Bosch CB 28 - 4 Příprava Ke Kontrole

1 689 989 212 2014-10-31| Robert Bosch GmbH
Příprava ke kontrole | 1 687 010 496 | 115 cs
4. Příprava ke kontrole
4.1 Upnutí CB 28
i Následuje obecný popis. Podrobnější informace k
manipulaci s upínacími díly a spojkami pohonu, které
jsou potřebné pro upnutí čerpadla, viz odpovídající
zkušební návod výrobku v Bosch ESI[tronic].
! Před upnutím CB28 (obr.2, pol.6) na EPS zkont-
rolujte lehký chod hnacího hřídele čerpadla a zda
těleso čerpadla nevykazuje trhliny. Čerpadla, jejichž
hnací hřídel má těžký chod nebo je blokován a jejichž
tělesa mají trhliny, se nesmí upínat a zkoušet.
! Bezpodmínečně dbejte na to, aby O-kroužek skříně
(obr.1, pol.1) byl namontován na CB28 (viz také
seznam náhradních dílů ESI[tronic]).
1

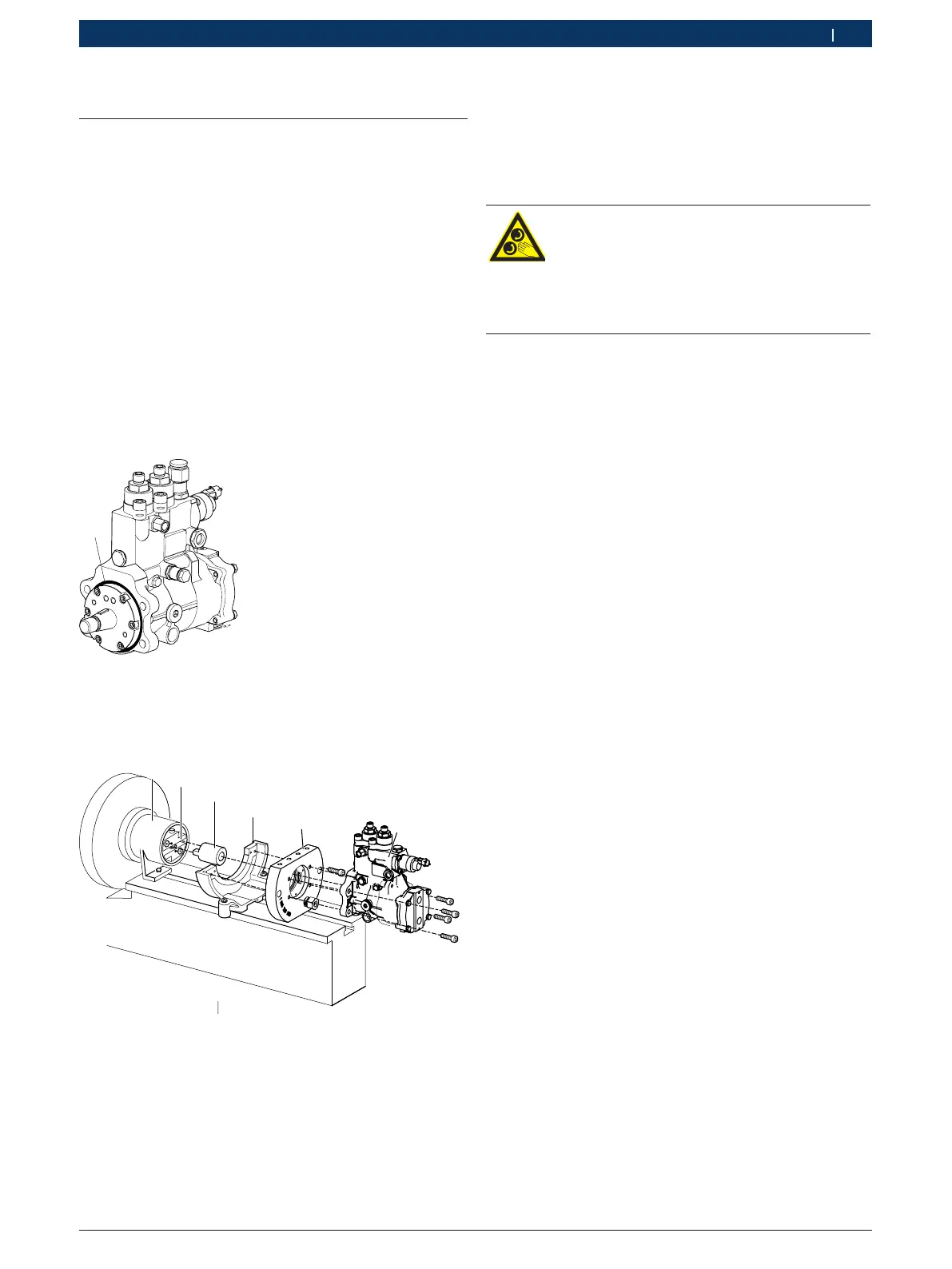

Obr. 1: CB28
1 CB28 příruba O-kroužek
Postup:
458897-10_Le
1
2
3
4
5
6
Obr. 2: Upnutí čerpadla
1 Ochranný kryt
2 Spojka pohonu
3 Polovina spojky
4 Upínací úhelník
5 Upínací příruba se 4 slepými dírami pro uskladnění 4 šroubů
se šestihrannou hlavou (4 x M10 x 30 ISO 4017-8.8)
6 CB28
i Spojka pohonu 1686401026 (obr.2, pol. 2)
a ochranný kryt 1685510148 (obr.2, pol. 1)
jsou obsahem dodávky EPS815. Upínací úhelník
1 688 010 129 (obr.2, pol.4) je zvláštní příslušen-
ství u EPS a musí být pro zkoušku obstarán.
Výstraha - nebezpečí vtažení!
Za běhu pohonu mohou rotující nebo pohy-
bující se díly zachytit a vtáhnout části těla
nebo části oděvu.
¶ Ochranný kryt montujte s odstupem <
5cm od setrvačníku.
i Přípustné utahovací momenty dotažení upínacích
dílů, spojek pohonu a hadic viz odpovídající zkušební
návod výrobku v Bosch ESI[tronic].
1. Spojku pohonu (obr.2, pol.2) upevněte na setrvač-
níku EPS.
2. Ochranný kryt (obr.2, pol.1) posuňte přes spojku
pohonu (obr.2, pol.2) až k setrvačníku.
3. Kotoučovou pružinu CB28 zastrčte do drážky hnací
hřídele.
4. Polovinu spojky (obr.2, pol.3) namontujte na
hnací hřídel CB28 tak, aby byla kotoučová pruži-
na překryta. Pro přidržení použijte montážní klíč
1687951030. Utahovací moment=
160Nm- 165Nm.
5. Montážní pouzdro nasaďte na polovinu spojky.
6. Radiální těsnicí kroužek hřídele upínací příruby a
montážní pouzdro mírně potřete olejem.
7. Upínací přírubu (obr.2, pol.5) namontujte na CB28
pomocí 4 šroubů se šestihrannou hlavou.
8. Odstraňte montážní pouzdro.
9. CB28 s upínací přírubou vložte a upevněte do upína-
cího úhelníku (obr.2, pol.4).
10. CB28 posuňte ke spojce pohonu (obr.2, pol.2).
11. Polovinu spojky (obr.2, pol.3) CB28 upněte mezi
upínací čelisti spojky pohonu (obr.2, pol. 2).
12. Ochranný kryt (obr.2, pol.1) posuňte přes spojku
pohonu (obr.2, pol.2) a polovinu spojky (obr.2,
pol.3) a upevněte.
13. Setrvačník EPS rukou otočte a zajistěte, aby mezi
ochranným krytem (obr.2, pol.1), spojkou pohonu
(obr.2, pol.2) a polovinou spojky (obr.2, pol.3)
nedocházelo ke vzniku brousících zvuků. Pokud k
těmto brousícím zvukům dochází, opravte umístění
ochranného krytu.
14. Připevněte upínací úhelník (obr.2, pol.4) oběma
upevňovacími šrouby na upínací konzolu.
