Bosch CB 28 - 4 Preparación para la Comprobación; Fijar la CB28

1 689 989 212 2014-10-31| Robert Bosch GmbH
34 | 1 687 010 496 | Preparación para la comprobaciónes
4. Preparación para la compro-
bación
4.1 Fijar la CB28
i Tiene lugar una descripción general. Obtendrá más
información sobre el manejo de las piezas de sujeción y
de los acoplamientos de impulsión que se necesitan para
sujetar la bomba en las correspondientes instrucciones
de comprobación del producto de Bosch ESI[tronic].
! Antes de fijar la bomba CB28 (fig.2, pos.6) en el EPS,
comprobar el movimiento del árbol de accionamiento
de la bomba y que no existan grietas en el cuerpo de
la bomba. Las bombas con árbol de accionamiento de
movimiento difícil o bloqueado y con grietas en el cuerpo
no deben fijarse ni comprobarse.
! Prestar atención a que el anillo toroidal de la carcasa
(fig.1, pos.1) esté montado en la CB28 (véase también
la lista de piezas de recambio ESI[tronic]).
1

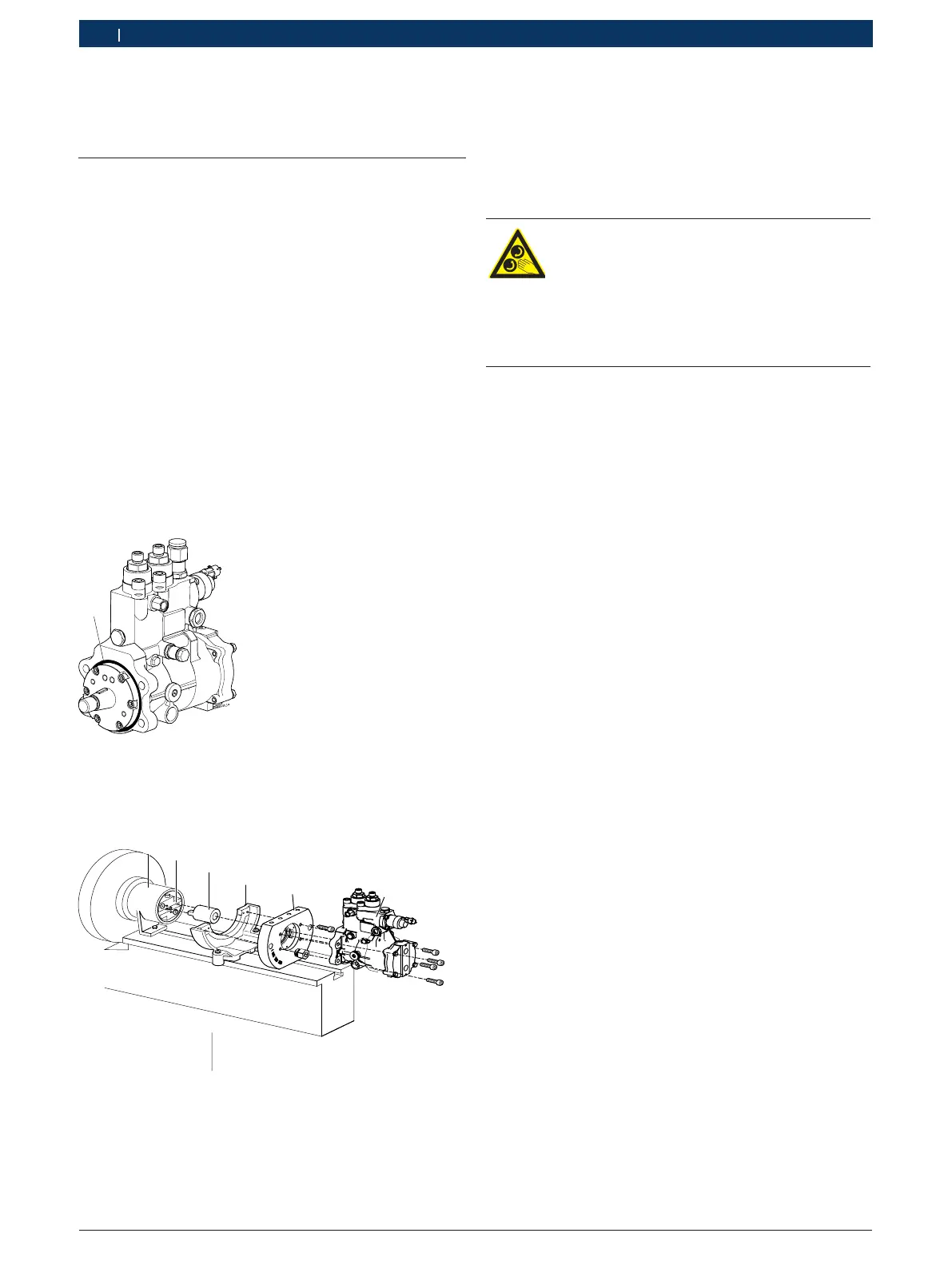

Fig. 1: CB28
1 Anillo toroidal de la brida intermedia de la CB28
Cómo proceder:
458897-10_Le
1
2
3
4
5
6
Fig. 2: Fijación de la bomba
1 Cubierta protectora
2 Acoplamiento de impulsión
3 Medio acoplamiento
4 Escuadra de fijación
5 Brida de sujeción con 4 perforaciones de agujero ciego para
guardar los 4 tornillos hexagonales (4 x M10 x 30 ISO 4017-8.8)
6 CB28
i El acoplamiento de impulsión 1686401026 (fig.2,
pos.2) y la cubierta protectora 1685510148 (fig.2,
pos.1) se incluyen en el volumen de suministro del
EPS815. La escuadra de fijación 1 688 010 129 (fig.2,
pos.4) es un accesorio especial en EPS y debe adquirir-
se para la comprobación.
Advertencia - ¡Peligro de arrastre!
Las piezas en rotación u otro movimiento
con el motor de impulsión en marcha pue-
den enganchar partes del cuerpo o de la
ropa y arrastrarlas.
¶ Montar una cubierta protectora a una
distancia < 5cm con el disco volante.
i Los pares de apriete admisibles para las piezas de suje-
ción, acoplamientos de impulsión y tubería flexible pue-
de consultarlos en las correspondientes instrucciones de
comprobación del producto de Bosch ESI[tronic].
1. Fijar el acoplamiento de impulsión (fig.2, pos.2) al disco
volante del EPS.
2. Desplazar la cubierta protectora (fig.2, pos.1) a través
del acoplamiento de impulsión (fig.2, pos.2) hasta el
disco volante.
3. Introducir la arandela de resorte de la CB28 en la ranura
del árbol de accionamiento.
4. Montar el medio acoplamiento (fig.2, pos.3) en el árbol
de accionamiento de la CB28, de tal manera que se
cubra la arandela de resorte. Para la sujeción contraria
utilizar la llave de montaje 1687951030. Par de '
apriete = 160Nm – 165Nm.
5. Introducir el casquillo de montaje en el medio acoplamiento.
6. Lubricar ligeramente el anillo retén radial de la brida de
fijación y el casquillo de montaje.
7. Montar la brida de fijación (fig.2, pos.5) en la CB28 con
los 4 tornillos hexagonales.
8. Retirar el casquillo de montaje.
9. Colocar la CB28 con la brida de fijación en la escuadra
de fijación (fig.2, pos.4) y fijarla.
10. Desplazar la CB28 hacia el acoplamiento de impulsión
(fig.2, pos.2).
11. Fijar el medio acoplamiento (fig.2, pos.3) de la CB28
entre las mordazas de apriete del acoplamiento de impul-
sión (fig.2, pos.2).
12. Desplazar la cubierta protectora (fig.2, pos.1) a través
del acoplamiento de impulsión (fig.2, pos.2) y el acopla-
miento de impulsión (fig.2, pos.3) y fijarla.
13. Girar con la mano el disco volante del EPS y verificar que
no se produce ningún ruido de fricción entre la cubierta
protectora (fig.2, pos.1), el acoplamiento de impulsión
(fig.2, pos. 2) y el medio acoplamiento (fig.2, pos.3). Si
se produjeran ruidos de fricción, corregir el asiento de la
cubierta protectora.
14. Fijar la escuadra de fijación (fig.2, pos.4) con am-
bos tornillos de fijación en el carril de sujeción.
