64 | 1 687 010 496 | Voorbereiding van de controlenl
5. Controle
5.1 EPS inschakelen
Waarschuwing – Gevaar voor letsel door
uittredende testolie of wegvliegende delen!
Bij niet correcte hydraulische aansluiting
van de testuitrusting en van de Common
Rail pomp, kan bij het starten van de test
testolie onder hoge druk uittreden of kunnen
componenten van de testuitrusting barsten.
Hierdoor kan letsel en materiële schade
ontstaan.
¶ Controleer vóór het inschakelen, of alle
slangleidingen aan de testuitrusting en
aan de Common Rail pomp correct zijn
aangesloten.
¶ Open het spatbeschermingshuis pas wan-
neer de EPS stilstaat.
¶ Vervang lekke en defecte slangleidingen.
1. Sluit op de EPS 815 de afsluitkraan (afb.3, pos.8)
van de testolieretour.
i Alleen bij testopbouw zonder automatische drukre-
geling nodig.
2. Schakel de EPS in aan de hoofdschakelaar.
3. Software EPS 945 - PE/VE/CR (afb.6) voor de
CB28- test kiezen en starten.
 De software voert een initialisering uit en de sta-
tusindicaties branden groen.
4. Omvormer/testoliepomp, smeerolietoevoer en testo-
lieverwarming op EPS-bediening inschakelen.
5. Toevoerdruk instellen op 0,1bar – 0,2bar.
6. Regelaarvrijgave voor de aandrijfmotor op EPS-be-
dieningsdeel inschakelen.
" EPS en testset CRS 845H zijn gereed voor de pomp-
test.

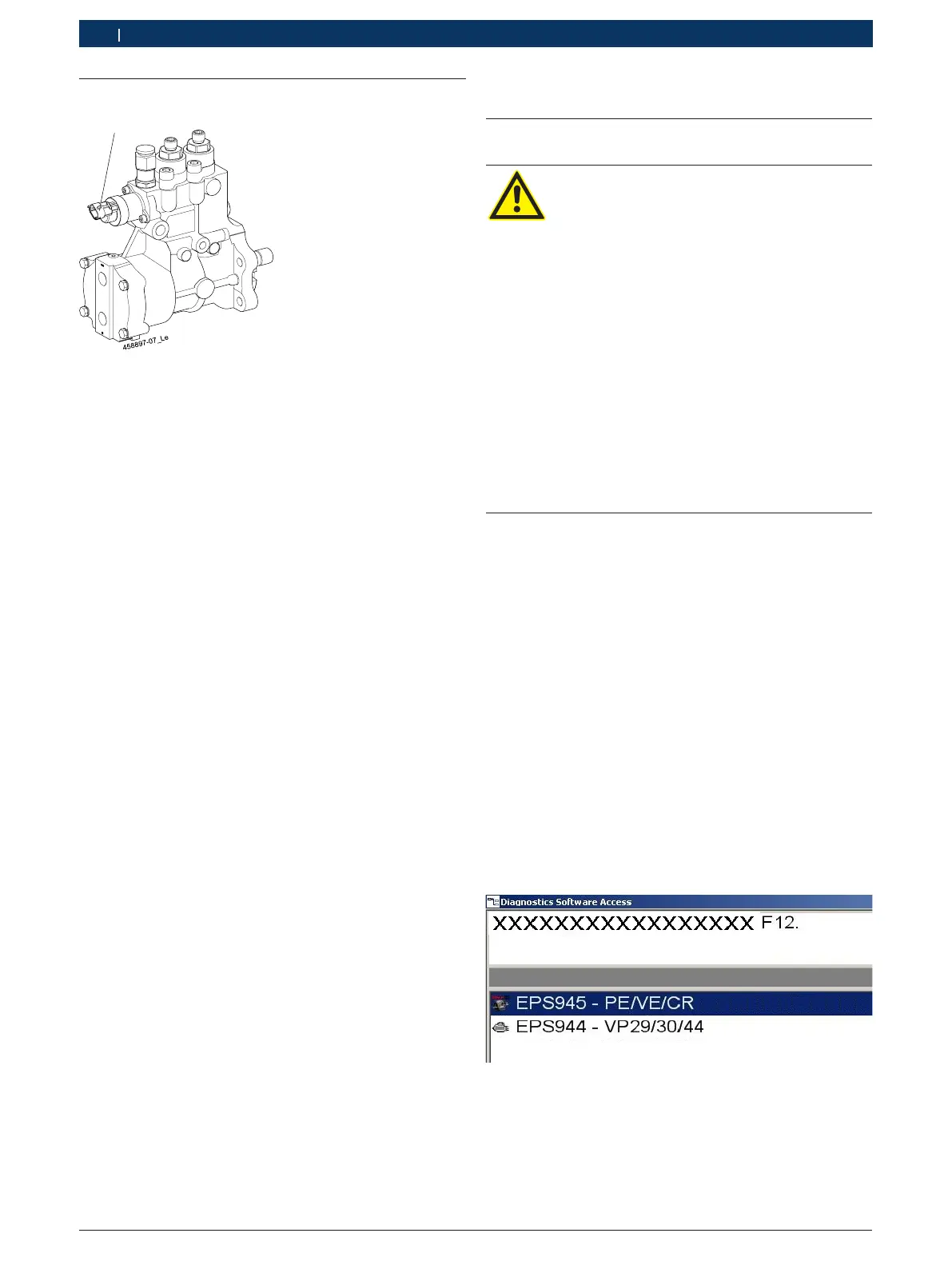

Afb. 6: Software EPS 945 - PE/VE/CR
4.3 CB 28 elektrisch aansluiten
1
Afb. 5: Elektrische aansluiting
1 ZME
¶ ZME-aansluitkabel 1684 462511 of 1684463706
van de EPS met adapterkabel 1684460255 op de
ZME (afb.5, pos.1) van de CB28 aansluiten.
