Preparação para o teste | 1 687 010 496 | 71 pt
14. Com os dois parafusos de fixação, fixar o esquadro
de fixação (fig.2, pos.4) ao console de fixação.
4.2 Fazer a ligação hidráulica da CB28
4.2.1 Sem regulagem automática de pressão
458897-11_Le
1
2
3
6
7
8
9
10
11
12
13
14
15
4
5
16

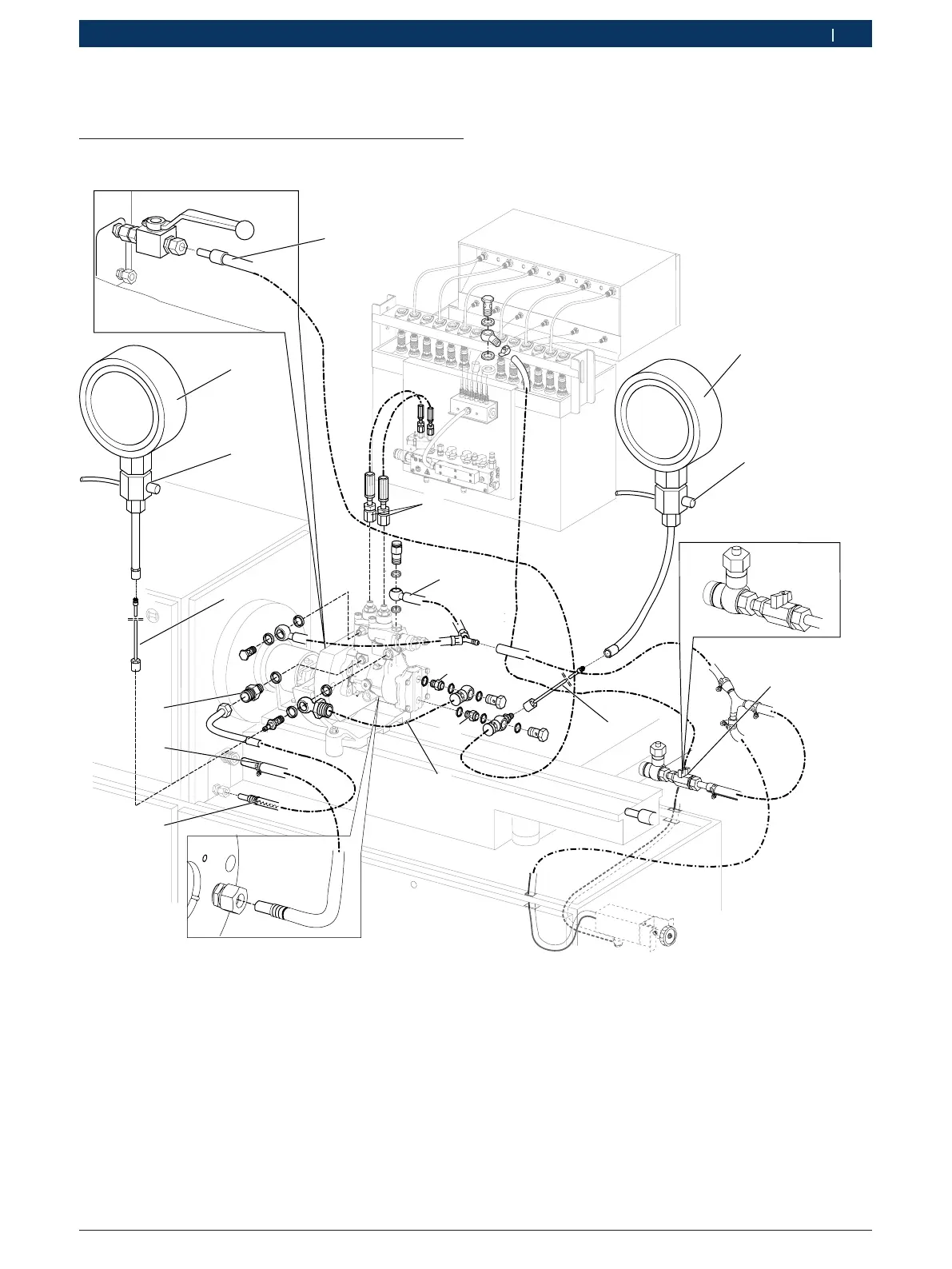

Fig. 3: Visão geral da ligação hidráulica da EPS815 sem regula-
gem automática de pressão
1 Mangueira 1 680 712 367 com retentor de passagem D2,4mm
de passagem para alimentação de óleo de teste com porca de
capa e anel de corte
2 Saídas de alta pressão com mangueiras de alta pressão 1 687
016 064
3 Mangueira 1 680 712 373 para retorno de óleo de teste
4 Peça roscada M16 x 1,5 / m14 x 1,5, conexão OUT
5 Peça roscada M16 x 1,5 / m14 x 1,5, conexão IN
6 Manômetro 0 986 613 103 (-1–5bar)
7 Jogo de peças, válvula de descarga 0 986 615 075 para manô-
metro 0986613103
8 Torneira de retenção, retorno de óleo de teste
9 Mangueira hidráulica com acoplamento G 1/8 1 680 712 327
10 Mangueira 1 680 712 202 (alimentação de óleo de teste com
porcas de capa, anéis de corte, niple anelar M14x1,5 e adapta-
dor de teste
11 Alimentação de lubrificante EPS
12 Retorno do óleo lubrificante EPS
13 Mangueira hidráulica com acoplamento G 1/8 1 680 712 327
14 Jogo de peças, válvula de descarga 0 986 615 075 para manô-
metro 0986613102
15 Manômetro 0 986 613 102 (0–16bar)
16 União roscada 1 683 356 133; Torque de aperto M10x1=
8,5Nm – 11,5Nm
