Przygotowania do badania | 1 687 010 496 | 109 pl
5. Czynność kontrolna
5.1 Włączanie urządzenia EPS
Ostrzeżenie - niebezpieczeństwo obrażeń
spowodowane wyciekającym olejem testo-
wym lub wyrzucanymi częściami!
W przypadku nieprawidłowego hydrauliczne-
go podłączenia sprzętu testowego i pompy
Common Rail przy rozpoczynaniu testu może
dojść do wycieku oleju testowego pod wy-
sokim ciśnieniem lub rozerwania elementów
sprzętu testowego. Może to spowodować
zranienie i szkody materialne.
¶ Przed włączeniem należy sprawdzić, czy
wszystkie węże zostały prawidłowo pod-
łączone do sprzętu pomiarowego i pompy
Common Rail.
¶ Osłonę przeciwbryzgową wtrysku otwie-
rać dopiero wówczas,gdy napęd urządze-
nia EPS jest zatrzymany.
¶ Wymienić nieszczelne i uszkodzone węże.
1. Na stanowisku EPS815 zamknąć zawór odcinający
(rys. 3, poz. 8) na powrocie oleju testowego.
i Wymagane tylko przy przygotowaniu do testu bez
automatycznej regulacji ciśnienia.
2. Włączyć urządzenie EPS wyłącznikiem głównym.
3. Wybrać i uruchomić oprogramowanie EPS 945 - PE/
VE/CR (rys. 6) do badania pompyCB28.
 Program uruchamia się, wskaźniki stanu świecą
kolorem zielonym.
4. Włączyć przetwornicę / pompę oleju testowego,
układ zasilania olejem smarnym iogrzewanie oleju
testowego na panelu obsługowym stanowiska EPS.
5. Ustawić ciśnienie dopływu na 0,1–0,2bar.
6. Włączyć aktywację regulatora silnika napędowego na
panelu obsługi EPS.
" Stanowisko EPS izestaw kontrolny CRS 845H są go-
towe do wykonania badania pomp.

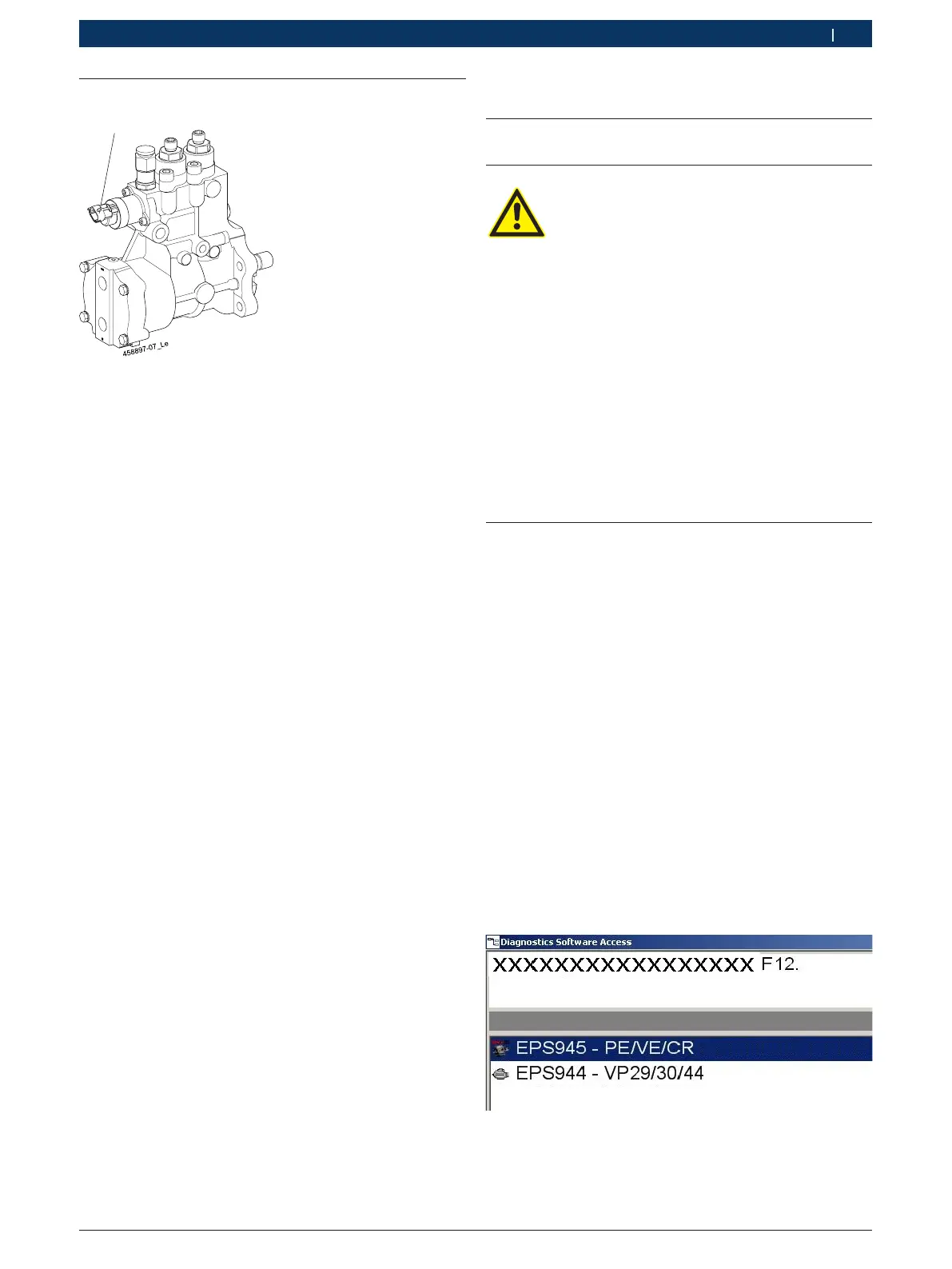

Rys. 6: Oprogramowanie EPS 945 — PE/VE/CR
4.3 Podłączanie elektryczne pompy CB28
1
Rys. 5: Przyłącze elektryczne
1 ZME
¶ Podłączyć przewód przyłączeniowy ZME
1684462511 lub 1684463706 stanowiska EPS
przewodem przejściowym 1684460255 do przyłą-
cza ZME (rys. 5, poz.1) pompy CB28.
