Bosch CB 28 - Med Automatisk Trykkregulering LPC 800

1 689 989 212 2014-10-31| Robert Bosch GmbH
Forberedelse av testen | 1 687 010 496 | 99 no
4.2.2 Med automatisk trykkregulering LPC800
458897-09_Le
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
14
16
18

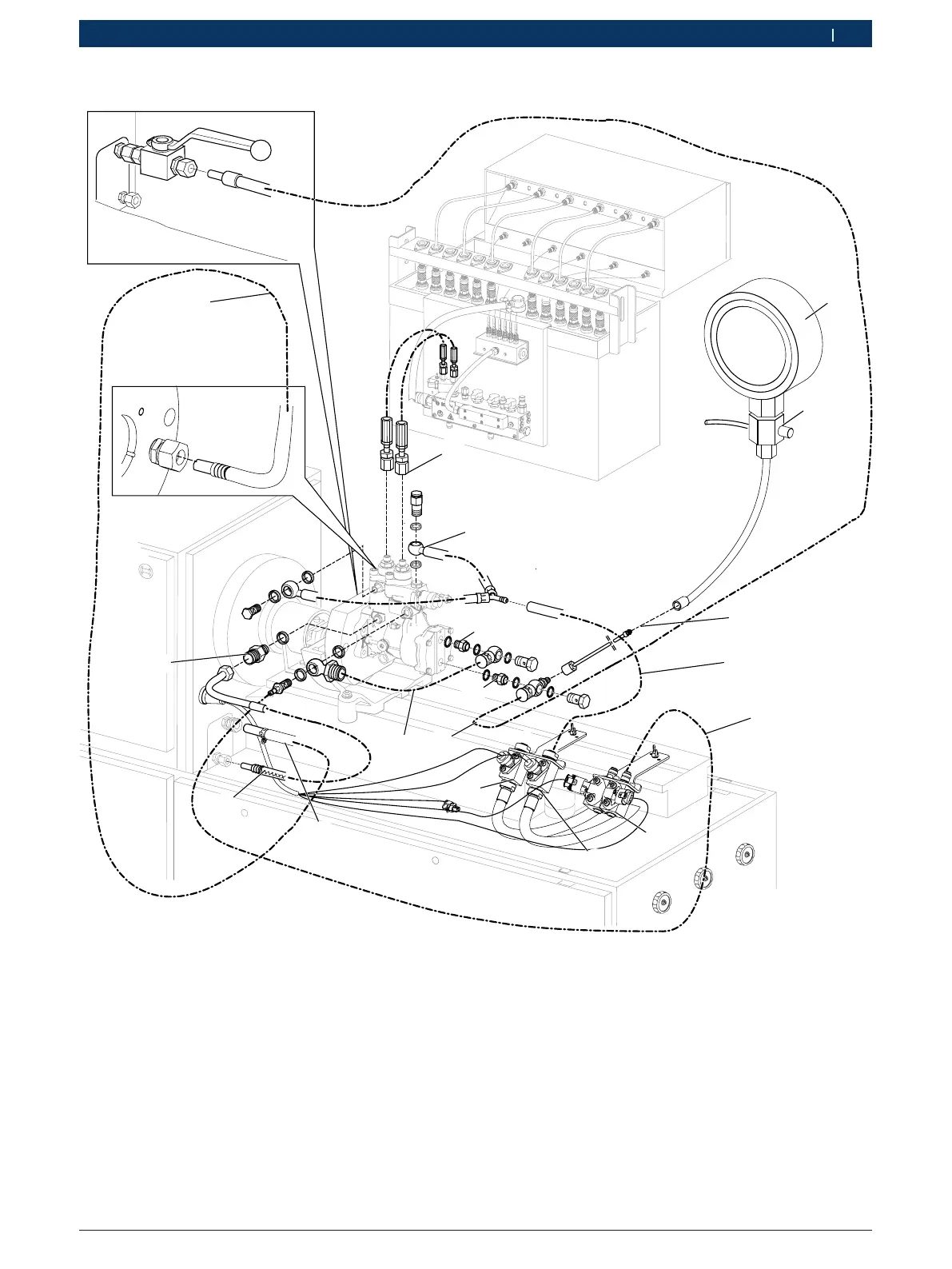

Fig. 4: Samlet oversikt Hydraulikktilkobling EPS815 med auto-
matisk trykkregulering LPC800
1 slangeledning 1 680 712 367 med gjennomstrømningsspjeld
D2,4mm for prøveoljetilførsel, med overfalsmutter og skjære-
ring
2 Høytrykksutganger med høytrykksslanger 1 687 016 064
3 Slangeledning 1 680 712 373 for testoljeretur
4 Gjengestykke M16 x 1,5/m14 x 1,5, tilkobling OUT
5 Gjengestykke M16 x 1,5/m14 x 1,5, tilkobling IN
6 Manometer 0 986 613 103 (-1–5bar)
7 Delesett tappeventil 0 986 615 075 for manometer
0986613103
8 Hydraulikkslange med G 1/8 - kobling 1 680 712 327
9 Slangeledning til temperatursensor B47 (testoljeretur)
10 Slangelednign til trykksensor B49 (tilførselstrykk)
11 Trykksensor B49 (testoljetilførsel)
12 Trykksensor B48 (undertrykk), brukes ikke
13 Temperatursensor B47 (testoljeretur)
14 Temperatursensor B46 (testoljetilførsel), brukes ikke
15 Slangeledning 1 680 712 202 (testoljetilførsel) med overfall-
smuttere, skjærering, ringnippel M14x1,5 og testadapter
16 Smøreoljeretur EPS 815
17 Smøreoljetilførsel EPS 815
18 Skrusokkel 1 683 356 133; iltrekkingsmoment M10x1=
8,5Nm– 11,5Nm
