120 | 1 687 010 496 | Vyřazení z provozucs
7. Vyřazení z provozu
7.1 Změna místa
¶ Při předání 1 687 010 496 musí být spolu s ním
předána také úplná dokumentace, která je obsažena v
dodávce.
¶ 1 687 010 496 přepravujte jen v originálním obalu
nebo v rovnocenném obalu.
7.2 Likvidace a sešrotování
7.2.1 Látky znečišťující vodu
! Oleje a tuky a rovněž odpad obsahující tuk
(např.filtr) jsou látky znečišťující vodu.
1. Látky znečišťující vodu nesmí být vypouštěny do
kanalizace.
2. Látky znečišťující vodu zlikvidujte v souladu s platný-
mi předpisy.
7.2.2 1 687 010 496 a příslušenství
¶ 1 687 010 496 rozmontujte, roztřiďte podle materiá-
lu a zlikvidujte v souladu s platnými předpisy.
1 687 010 496, příslušenství a obal by měly
být likvidovány ekologicky.
¶ 1 687 010 496 nelikvidujte v domácím
odpadu.
Jen pro EU-země:
1 687 010 496 podléhá evropské směrnici
2012/19/EHS (WEEE).
Staré elektrické a elektronické přístroje včet-
ně vedení a příslušenství a včetně akumuláto-
rů a baterií musí být likvidovány odděleně od
domovního odpadu.
¶ K likvidaci využijte systémy vrácení asběrné
systémy.
¶ Při předpisové likvidaci 1 687 010 496
zabráníte poškozování životního prostředí
anebezpečí ohrožení zdraví osob.
6.4 Výměna radiálního těsnicího kroužku
hřídele
Radiální těsnicí kroužek hřídele upínací příruby
1685720356 vyměňte, pokud bylo rozpoznáno po-
škození na těsnící ploše nebo netěsnosti při zkoušce
čerpadla.
1
2
3
4

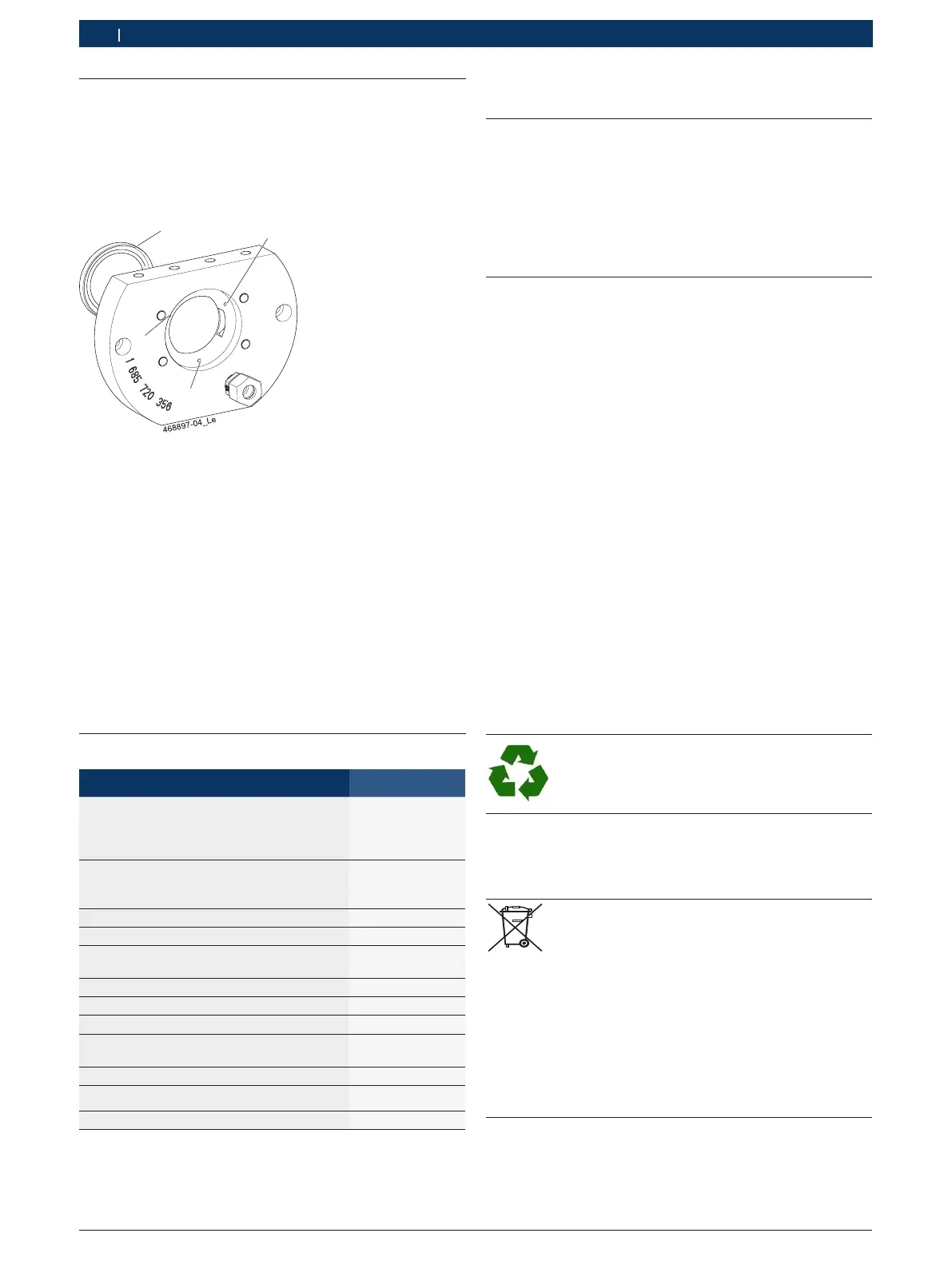

Obr. 7: Upínací příruba s radiálním těsnicím kroužkem hřídele
1. Pomocí proražení (D = 3mm) skrz 3 vývrty upínací
příruby (obr. 7, pol. 1, 2, 3), vyražte radiální těsnicí
kroužek hřídele (obr. 7, pol. 4) z místa uložení
2. Nový radiální těsnicí kroužek hřídele vně mírně
potřete olejem a položte rovně na usazení upínací
příruby.
3. Pomocí ručního lisu a montážní pomůcky (např.
deska s rovnou plochou, která zcela překryje radiální
těsnicí kroužek hřídele), rovně vlisujte radiální těsni-
cí kroužek hřídele.
4. Radiální těsnicí kroužek hřídele po 2 minutách čeká-
ní dotlačte.
6.5 Náhradní díly a spotřební materiál
Označení Číslo předmětu
Upínací příruba (pro přírubu D = 85mm)
Radiální těsnicí kroužek hřídele (FKM-60x 80
x 7)
<)
Hrdlové šroubení (G 1/2")
<)
1 685 720 356
1 680 209 032
1 683 391 152
Polovina spojky (D=24,8, M18 x 1,5)
<)
Šestihranná matice s věncem (M 18 x1,5)
<)
O-kroužek (30 x 3mm)
<)
1 686 430 059
1 683 314 017
1 680 210 134
Montážní pouzdro 1 680 506 040
Montážní klíč 1 687 951 030
Hadicové vedení
<)
Vsuvka (G1/8")
<)
1 680 712 367
1 684 484 012
Hadicové vedení
<)
1 680 712 202
Kroužkové hrdlo (M14 x 1.5/ AD15/ 24°)
<)
1 683 385 056
Hadicové vedení
<)
1 680 712 373
Zkušební adaptér
<)
Vsuvka (M8 x 1)
<)
0 986 613 091
0 986 613 089
Zašroubovací hrdlo (M10 x 1)
<)
l 1 683 356 133
Dutý šorub (2 x 10 (3-4) DIN 7643-9SMNPB2)
<)
2 911 201 703
Závitový kus (M14 x 1,5 / M16 x 1,5)
<)
2 413 359 003
<) Spotřební materiál
! Zkušební olej podle ISO 4113 patří do kategorie 1
použitých olejů. V kategorii použitých olejů 1 nesmí
být obsaženy žádné podíly cizorodých látek, např.
použité oleje jiné kategorie, benzín nebo nafta. Pří-
slušná klíčová čísla odpadu zjistíte v bezpečnostním
listu zkušebního oleje.
