Bosch CB 28 - 带自动压力调节 Lpc 800

1 689 989 212 2014-10-31| Robert Bosch GmbH
144 | 1 687 010 496 | 检测准备工作zh
4.2.2 带自动压力调节 LPC 800
458897-09_Le
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
14
16
18

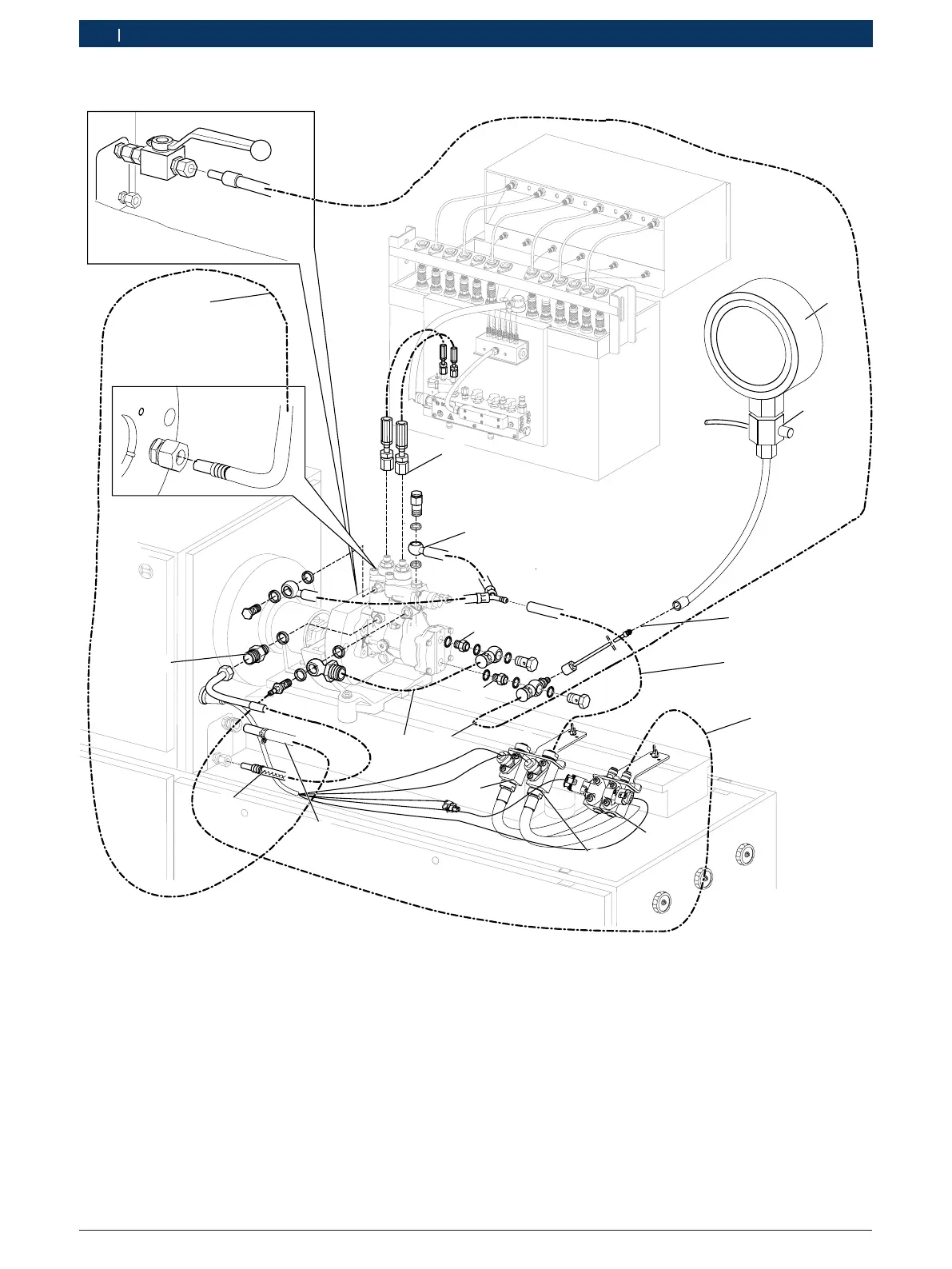

插图 4: EPS 815 液压连接概览（带自动压力调节 LPC800）
1 配备检测油入口流量节气门 D 2.4 mm 的软管管路 1 680 712 367，
带盖形螺母和切割环
2 带高压软管的高压输出端 1 687 016 064
3 检测油回流软管管路 1 680 712 373
4 螺纹接头 M16x1.5 / M14x1.5，接口 OUT
5 螺纹接头 M16x1.5 / M14x1.5，接口 IN
6 压力计 0 986 613 103 (-1 – 5 bar)
7 用于压力计 0 986 613 103 的排放阀部件套装 0 986 615 075
8 带 G 1/8 连接器的液压软管 1 680 712 327
9 通往温度传感器 B47 的软管管路（检测油回流）
10 通往压力传感器 B49 的软管管路（入口压力）
11 压力传感器 B49（检测油入口）
12 压力传感器 B48（欠压），未占用
13 温度传感器 B47（检测油回流）
14 温度传感器 B46（检测油入口），未占用
15 软管管路 1 680 712 202（检测油入口），带盖形螺母、切割环、
环形套管 M14x1.5 和检测适配器
16 EPS 815 润滑油回流
17 EPS 815 润滑油入口
18 螺纹套管 1 683 356 133; 拧紧扭矩 M10x1 =
8,5 Nm – 11,5 Nm。
