116 | 1 687 010 496 | Příprava ke kontrolecs
4.2 Hydraulické připojení CB28
4.2.1 Bez automatické regulace tlaku
458897-11_Le
1
2
3
6
7
8
9
10
11
12
13
14
15
4
5
16

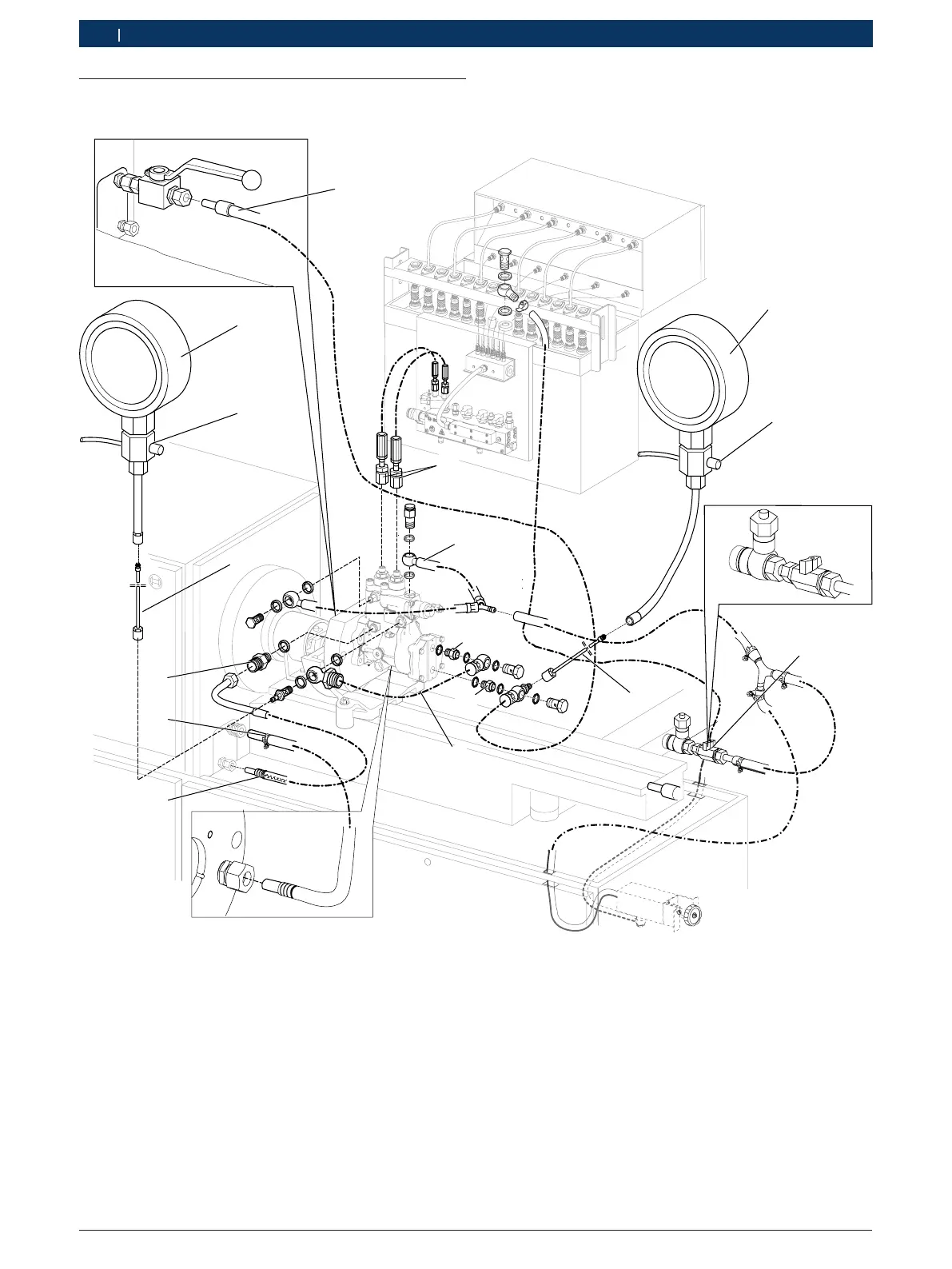

Obr. 3: Celkový přehled hydraulické přípojky EPS815 bez auto-
matické regulace tlaku
1 hadicové vedení 1 680 712 367 s omezovačem průtoku D2,4mm
pro přívod zkušebního oleje; s přesuvnou maticí a řezným
kroužkem
2 Vysokotlaké výstupy s vysokotlakým hadicovým vedením
1687016064
3 Hadicové vedení 1680712373 pro zpětné vedení zkušebního
oleje
4 Závitový kus M16 x 1,5 / m14 x 1,5, přípojka OUT
5 Závitový kus M16 x 1,5 / m14 x 1,5, přípojka IN
6 Manometr 0 986 613 103 (-1–5bar)
7 Sada dílů výpustný ventil 0 986 615 075 pro manometr
0986613103
8 Uzavírací kohout zpětné vedení zkušebního oleje
9 Hydraulická hadice se spojkou G1/8 1680712327
10 Hadicové vedení 1 680 712 202 (přívod zkušebního oleje s
přesuvnými maticemi, řeznými kroužky, kroužkovým hrdlem
M14x1,5 a zkušebním adaptérem
11 Přívod mazacího oleje EPS
12 Zpětné vedení mazacího oleje EPS
13 Hydraulická hadice se spojkou G1/8 1680712327
14 Sada dílů výpustný ventil 0 986 615 075 pro manometr
0986613102
15 Manometr 0 986 613 102 (0–16bar)
16 Zašroubovací hrdlo 1 683 356 133; Utahovací moment
M10x1= 8,5Nm- 11,5Nm
