Bosch CB 28 - Avec Régulation Automatique de la Pression LPC

1 689 989 212 2014-10-31| Robert Bosch GmbH
Préparation du contrôle | 1 687 010 496 | 27 fr
4.2.2 Avec régulation automatique de la pression
LPC800
458897-09_Le
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
14
16
18

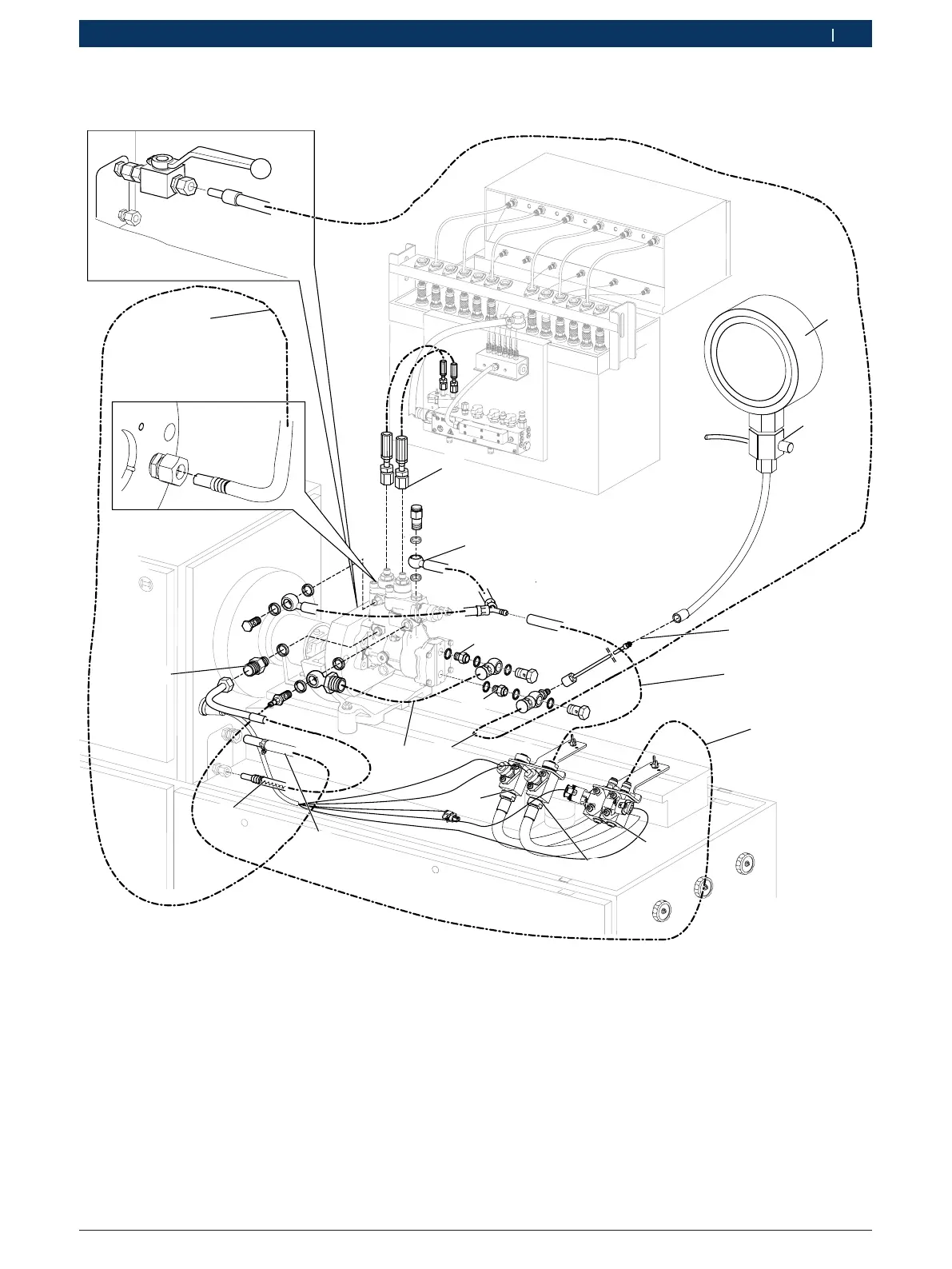

Fig. 4: Vue d‘ensemble du raccordement hydraulique de
l'EPS815 avec régulation automatique de la pression
LPC800
1 Flexible 1 680 712 367 avec limiteur de débit D2,4mm pour
l'arrivée d'huile d'essai, avec un écrou-raccord et une bague de
découpe
2 Sorties haute pression avec des tuyaux haute pression 1 687
016 064
3 Flexible 1 680 712 373 pour le retour d'huile d'essai
4 Pièce filetée M16 x 1,5 / m14 x 1,5, raccord OUT
5 Pièce filetée M16 x 1,5 / m14 x 1,5, raccord IN
6 Manomètre 0 986 613 103 (-1–5bar)
7 Kit de pièces pour soupape de purge 0 986 615 075 pour mano-
mètre 0986613103
8 Flexible hydraulique avec G 1/8 - Accouplement 1 680 712 327
9 Flexible pour le capteur de température B47 (retour d'huile
d'essai)
10 Flexible pour le capteur de pression B49 (pression de retour)
11 Capteur de pression B49 (arrivée d’huile d’essai)
12 Capteur de pression B48 (sous-pression), non justifié
13 Capteur de température B47 (retour d’huile d’essai)
14 Capteur de température B46 (arrivée d'huile d'essai), non justifié
15 Flexible 1 680 712 202 (arrivée d'huile d'essai) avec écrous-
raccords, bagues de découpe, raccords annulaires M14x1,5 et
adaptateur d'essai
16 Retour d'huile lubrifiante EPS 815
17 Arrivée d'huile lubrifiante de l'EPS 815
18 Manchon fileté 1 683 356 133; Couple de serrage M10x1 =
8,5Nm– 11,5Nm
