8 | 1 687 010 496 | Vorbereitung zur Prüfungde
4.2 CB 28 hydraulisch an anschließen
4.2.1 Ohne automatische Druckregelung
458897-11_Le
1
2
3
6
7
8
9
10
11
12
13
14
15
4
5
16

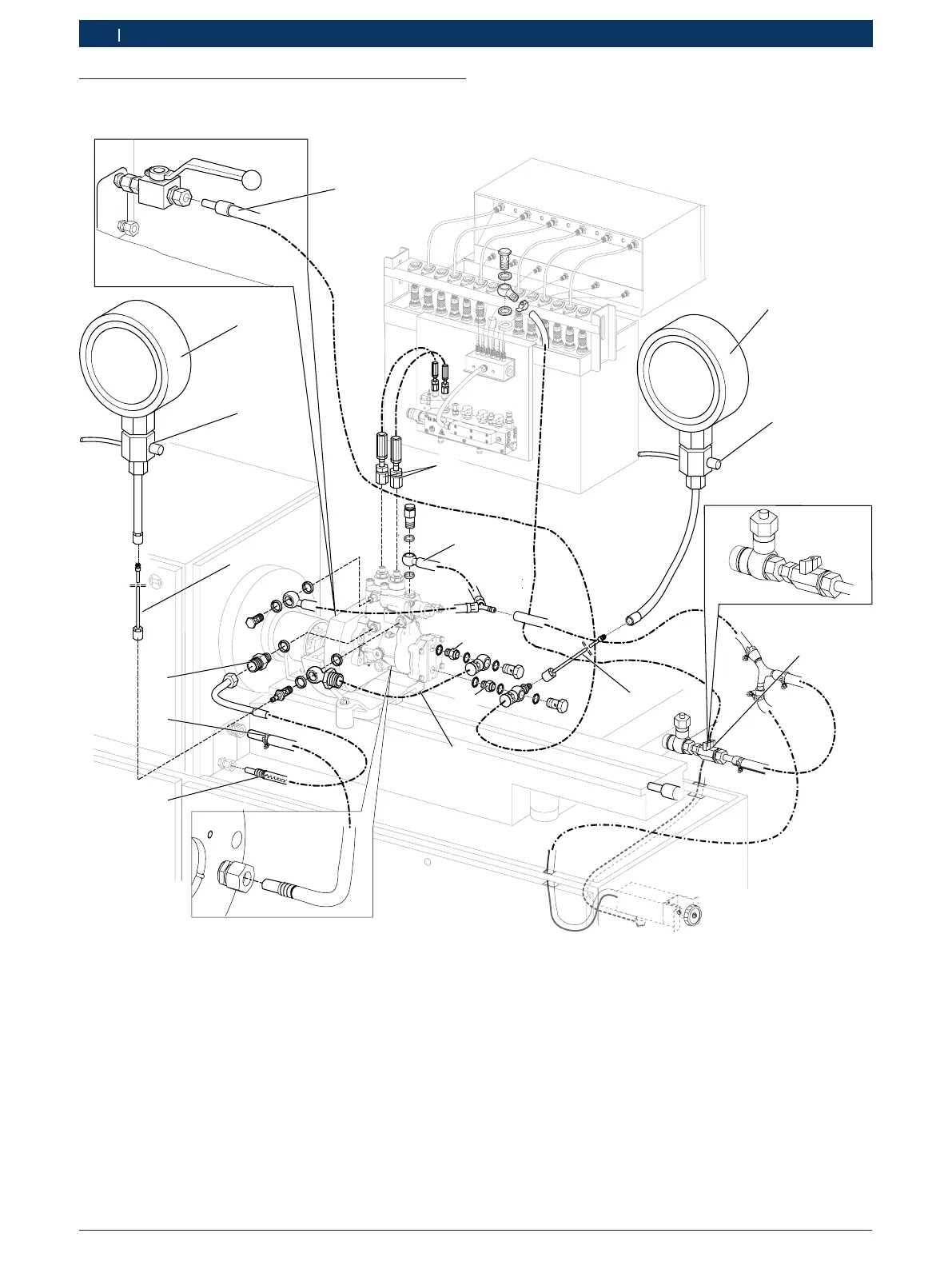

Abb. 3: Gesamtübersicht Hydraulikanschluss EPS815 ohne
automatischer Druckregelung
1 Schlauchleitung 1 680 712 367 mit Durchflussdrossel D2,4mm
für Prüfölzulauf, mit Überwurfmutter und Schneidring
2 Hochdruckausgänge mit Hochdruckschläuche 1 687 016 064
3 Schlauchleitung 1 680 712 373 für Prüfölrücklauf
4 Gewindestück M16 x 1,5 / m14 x 1,5, Anschluss OUT
5 Gewindestück M16 x 1,5 / m14 x 1,5, Anschluss IN
6 Manometer 0 986 613 103 (-1–5bar)
7 Teilesatz Ablassventil 0 986 615 075 für Manometer
0986613103
8 Absperrhahn Prüfölrücklauf
9 Hydraulikschlauch mit G 1/8 - Kupplung 1 680 712 327
10 Schlauchleitung 1 680 712 202 (Prüfölzulauf mit Überwurfmut-
tern, Schneidringen, Ringstutzen M14x1,5 und Prüfadapter
11 Schmierölzulauf EPS
12 Schmierölrücklauf EPS
13 Hydraulikschlauch mit G 1/8 - Kupplung 1 680 712 327
14 Teilesatz Ablassventil 0 986 615 075 für Manometer
0986613102
15 Manometer 0 986 613 102 (0–16bar)
16 Einschraubstutzen 1 683 356 133; Anziehdrehmoment M10x1 =
8,5Nm- 11,5 Nm
