Bosch CB 28 - 4 Förberedelse För Testning; Spänna Upp CB

1 689 989 212 2014-10-31| Robert Bosch GmbH
52 | 1 687 010 496 | Förberedelse för testningsv
4. Förberedelse för testning
4.1 Spänna upp CB 28
i Här kommer en allmän beskrivning. Ytterligare
information om hantering av uppspänningsdelar och
drivkopplingar som behövs för pumpuppspänningen
hittar du i motsvarande produkttestanvisning i Bosch
ESI[tronic].
! Kontrollera pumpdrivaxelns rörlighet och om det
finns sprickor i pumphuset innan du spänner fast
CB28 (fig.2, pos.6) på EPS. Pumpar med tröga el-
ler blockerade drivaxlar och med sprickor i kåpan får
inte spännas upp och testas.
! Var noga med att O-ringen till huset (fig.1, pos.1)
är monterad på CB28 (se även reservdelslista
ESI[tronic]).
1

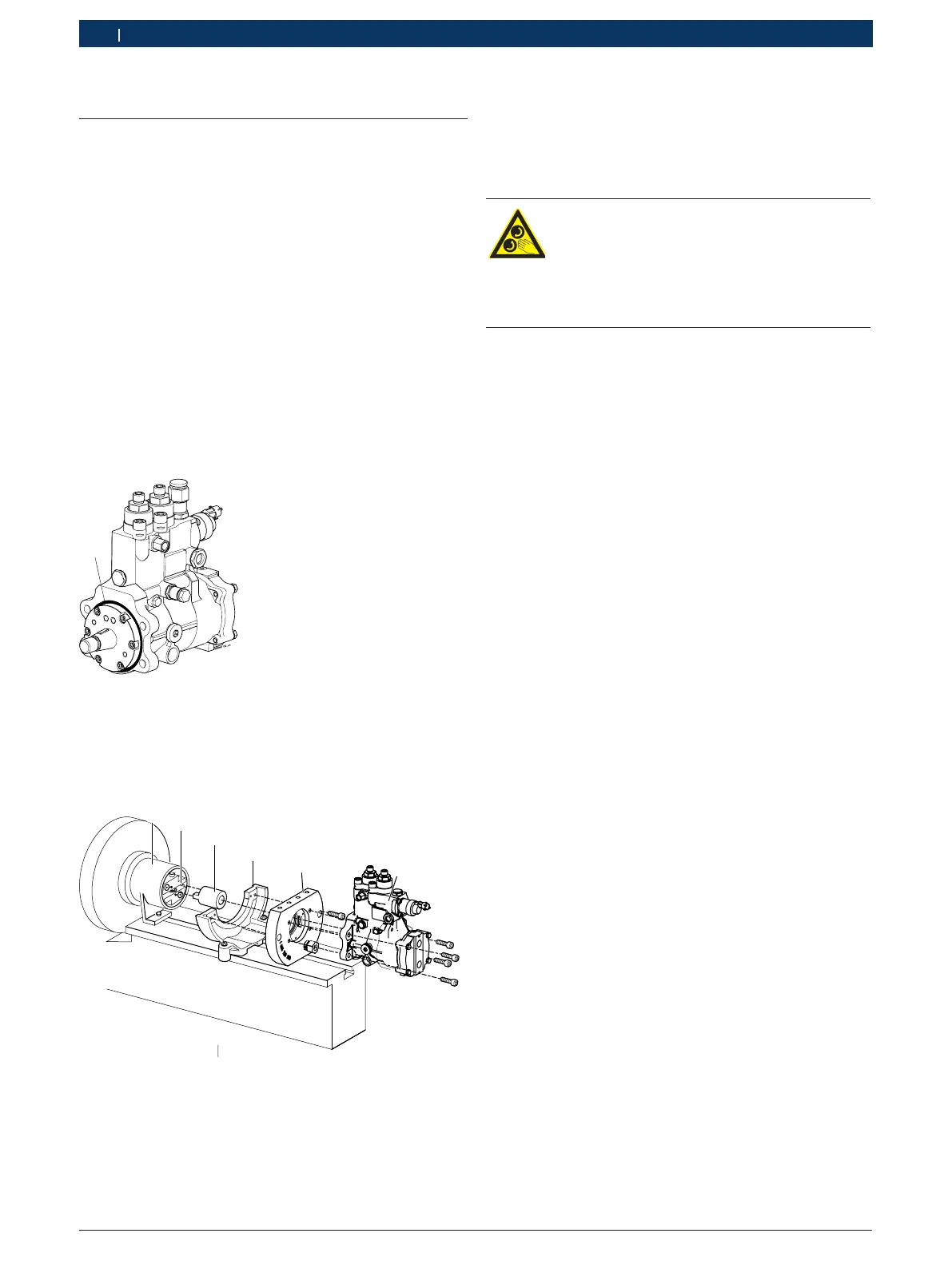

Fig. 1: CB28
1 CB28 fläns O-ring
Tillvägagångssätt:
Fig. 2: Pumpuppspänning
458897-10_Le
1
2
3
4
5
6
1 Skyddskåpa
2 Drivkoppling
3 Kopplingshalva
4 Uppspänningsvinkel
5 Uppspänningsfläns med 4blindhål för de 4sexkantskruvarna
(4 x M10 x 30 ISO 4017-8.8)
6 CB28
i Drivkopplingen 1686401026 (fig.1, pos.2) och
skyddshuven 1685510148 (fig.2, pos.1) levereras
med EPS815. Uppspänningsvinkeln 1688010129
(fig.2, pos.4) är specialtillbehör för EPS och måste
införskaffas för kontrollen.
Varning – indragningsrisk!
Roterande eller rörliga delar under aktiv drift
kan fatta tag i kroppsdelar eller kläder och
dra in dem.
¶ Montera en skyddshuv med ett avstånd på
< 5cm till svänghjulsskivan.
i De tillåtna åtdragningsmomenten för uppspännings-
delar, drivkopplingar och slangar hittar du i motsva-
rande produkttestanvisning i Bosch ESI[tronic].
1. Fäst drivkopplingen (fig.2, pos.2) på EPS-enhetens
svänghjul.
2. Skjut skyddshuven (fig.2, pos.1) över drivkoppling-
en (fig.2, pos.2) upp till svänghjulet.
3. Stick in planfjädern för CB28 i drivaxelns spår.
4. Montera kopplingshalvan (fig.2, pos.3) på drivax-
eln för CB28 så att planfjädern är övertäckt. Håll
emot med hjälp av monteringsnyckel 1687951030.
Kiristystiukkuus = 160Nm – 165Nm.
5. Stick monteringshylsan på kopplingshälften.
6. Stryk lite olja på radialaxeltätningen på uppspän-
ningsflänsen och monteringshylsan.
7. Montera uppspänningsflänsen (fig.2, pos.5) på
CB28 med de fyra sexkantskruvarna.
8. Ta bort monteringshylsan.
9. Sätt CB28 med uppspänningsfläns i uppspännings-
vinkeln (fig.2, pos.4) och fäst.
10. Skjut CB28 till drivkopplingen (fig.2, pos.2).
11. Spänn fast kopplingshalvan (fig.2, pos.3) för CB28
mellan drivkopplingens klämbackar (fig.2, pos.2).
12. Skjut skyddshuven (fig.2, pos.1) över drivkopp-
lingen (fig.2, pos.2) och kopplingshalvan (fig.2,
pos.3) och fäst.
13. Vrid EPS svänghjul för hand och säkerställ att det
inte förekommer några skrapljud mellan skyddshuv
(fig.2, pos.1), drivkoppling (fig.2, pos.2) och
kopplingshalva (fig.2, pos.3). Om det förekommer
skrapljud ska skyddshuvens passning korrigeras.
14. Sätt fast uppspänningsvinkeln (fig.2, pos.4) på
uppspänningskonsolen med hjälp av de båda fäst-
skruvarna.
