7. Laitteiden alasajo
7.1 Käyttöpaikan vaihto
¶ Mikäli 1 687 010 496 annetaan tai myydään eteenpäin,
on toimitukseen kuuluvat dokumentit luovuotettava
mukana.
¶ 1 687 010 496 on kuljettava aina alkuperäispakkauk-
sessa tai laadultaan vastaavassa pakkauksessa.
7.2 Osien hävittäminen ja romuttaminen
7.2.1 Vesiä vaarantavat aineet
! Öljyt ja rasvat sekä öljy- ja rasvapitoinen jäte (esim.
suodattimet) lasketaan vesiä vaarantaviin aineisiin.
1. Vesiä vaarantavia aineita ei saa päästää viemäriin.
2. Tällaiset aineet on hävitettävä voimassa olevia mää-
räyksiä noudattaen.
7.2.2 1 687 010 496 ja lisävarusteet
¶ 1 687 010 496 puretaan, materiaalit lajitellaan ja
hävitetään voimassa olevia määräyksiä noudattaen.
1 687 010 496, varusteet ja pakkaukset on
kierrätettävä ympäristöystävällisesti.
¶ Älä heitä laitetta 1 687 010 496 talousjät-
teeseen.
Koskee ainoastaan EU-maita:
1 687 010 496 kuuluu EU-direktiivin
2012/19/EY (WEEE) piiriin.
Käytetyt sähkö- ja elektroniikkalaitteet, niiden
liitäntäjohdot ja lisätarvikkeet sekä akut ja
paristot eivät kuulu talousjätteen joukkoon,
vaan ne on hävitettävä erikseen.
¶ Käytetyt osat on johdettava kierrätykseen ja
uusiokäyttöön.
¶ Kun käytöstä poistettu 1 687 010 496 hävite-
tään asianmukaisesti, vältytään ympäristöva-
hingoilta sekä terveydellisiltä vaaroilta.
6.4 Radiaalisen akselintiivisterenkaan
vaihto
Vaihda kiinnityslaipan 1685720356 radiaaliakselin
tiivisterengas, jos tiiivistehuulet ovat vaurioituneet tai
jos pumpun tarkastuksen yhteydessä löytyy epätiiviitä
kohtia.
1
2
3
4

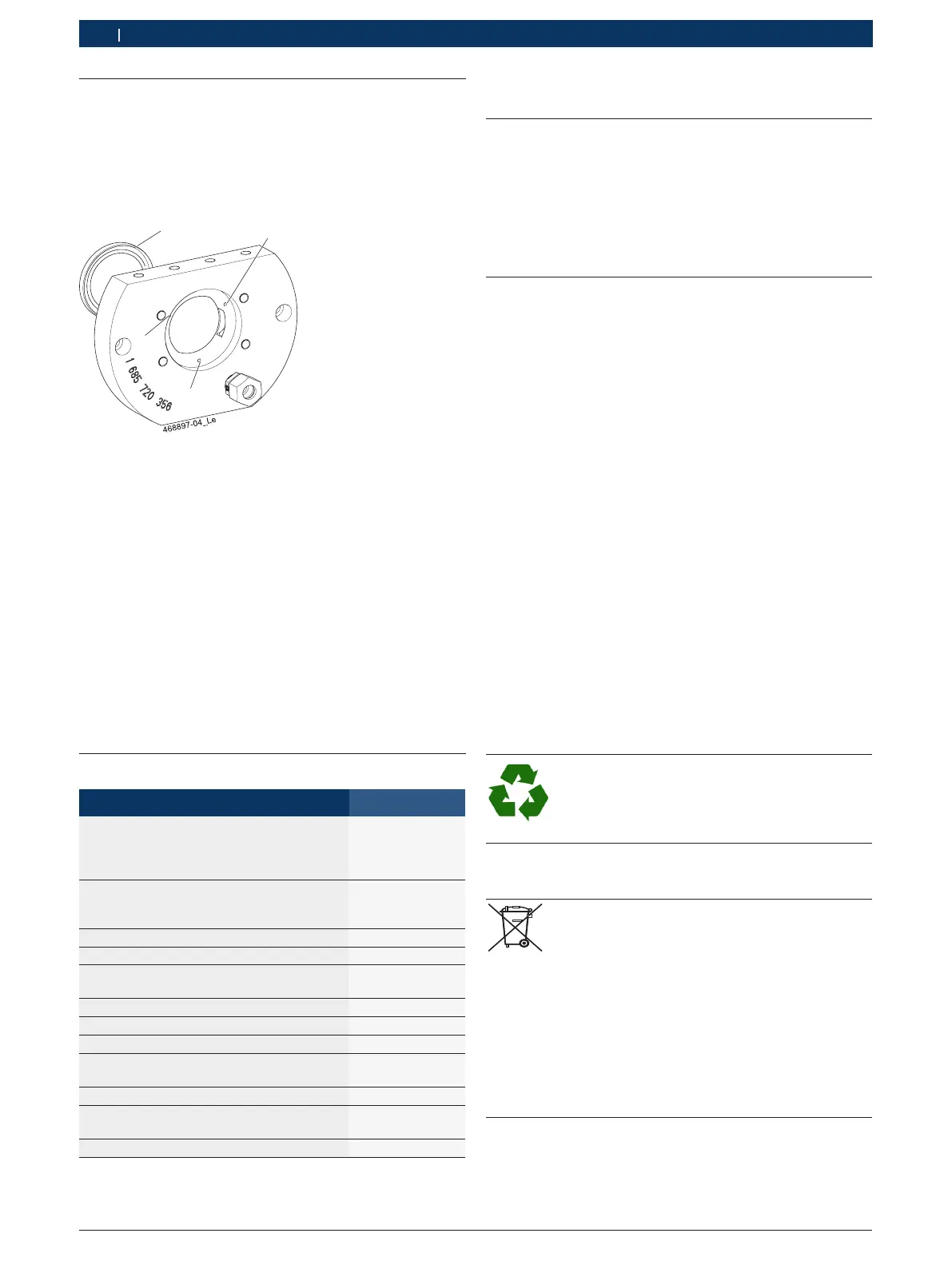

Kuva 7: Kiinnityslaippa radiaalisella akselintiivisterenkaalla
1. Läpilyönnillä (D = 3 mm) 3 porauksen lävitse, jotka
ovat kiinnityslaipassa (kuva 7, osa 1, 2, 3), radiaali-
nen akselintiivisterengas (kuva 7, osa 4) poistetaan
paikoiltaan
2. Voitele uusi radiaalinen akselintiivisterengas ulkoa-
päin kevyesti öljyllä ja aseta se suoraan kiinnityslai-
pan istukkaan.
3. Purista käsipuristimen ja aputarvikkeen avulla (esim.
levy, jossa on tasainen pinta, joka peittää radiaalisen
akselintiivisterenkaan kokonaan), radiaalinen akselin-
tiivisterengas samansuuntaisesti sisään.
4. Paina radiaaliakselin tiivisterengasta 2 minuutin odo-
tusajan jälkeen uudestaan paikalleen.
6.5 Varaosat sekä kuluvat osat
Nimi Viitenumero
Kiinnityslaippa (laipalle D = 85 mm)
Radiaalinen akselintiivisterengas (FKM - 60 x
80 x 7)
<)
Kierreruuvaus(G 1/2")
<)
1 685 720 356
1 680 209 032
1 683 391 152
Kytkinpuolikas (D=24,8, M18 x 1,5)
<)
Kuusiolaippamutteri (M18 x 1,5)
<)
O-rengas (30 x 3 mm)
<)
1 686 430 059
1 683 314 017
1 680 210 134
Asennushylsy 1 680 506 040
Asennusavain 1 687 951 030
Letkujohto
<)
Pistokenippa (G 1/8")
<)
1 680 712 367
1 684 484 012
Letkujohto
<)
1 680 712 202
Rengasholkki (M14 x 1.5/ AD15/ 24°)
<)
1 683 385 056
Letkujohto
<)
1 680 712 373
Testiadapteri
<)
Pistokenippa (M8 x 1)
<)
0 986 613 091
0 986 613 089
Ruuviputki (M10 x 1)
<)
l 1 683 356 133
Onteloruuvi (2 x 10 (3-4) DIN 7643-9SMN-
PB2)
<)
2 911 201 703
Kierrekappale (M14 x 1,5 / M16 x 1,5)
<)
2 413 359 003
<) Kuluvat osat
! Normin ISO 4113 mukainen testiöljy luokitellaan
luokan1 jäteöljyksi. Jäteöljyluokka 1 ei saa sisältää
vieraita aineita kuten toisen luokituksen jäteöljyä tai
bensiiniä tai dieseliä. Öljyyn pätevä jätehuoltokoodi
on ilmoitettu testausöljyn käyttöturvallisuustiedot-
teesta.
