Bosch CB 28 - 4 Kontrolforberedelse

1 689 989 212 2014-10-31| Robert Bosch GmbH
88 | 1 687 010 496 | Kontrolforberedelseda
4. Kontrolforberedelse
4.1 Opspænding af CB 28
i Følgende er en generel beskrivelse. Nærmere oplys-
ninger om brugen af opspændingsdele og drivkoblin-
ger, som er nødvendige i forbindelse med opspæn-
ding af pumpen, findes i den relevante produktkon-
trolvejledning i Bosch ESI[tronic].
! Inden du opspænder CB28 (fig.2, pos.6) på EPS,
skal du kontrollere, om pumpens drivaksel er gang-
bar og undersøge pumpens hus for revner. Pumper
med træg eller blokeret drivaksel og hus med revner
må ikke opspændes og testes.
! Sørg altid for, at husets O-ring (fig.1, pos.1) er
monteret på CB28 (se også reservedelslisten
ESI[tronic]).
1

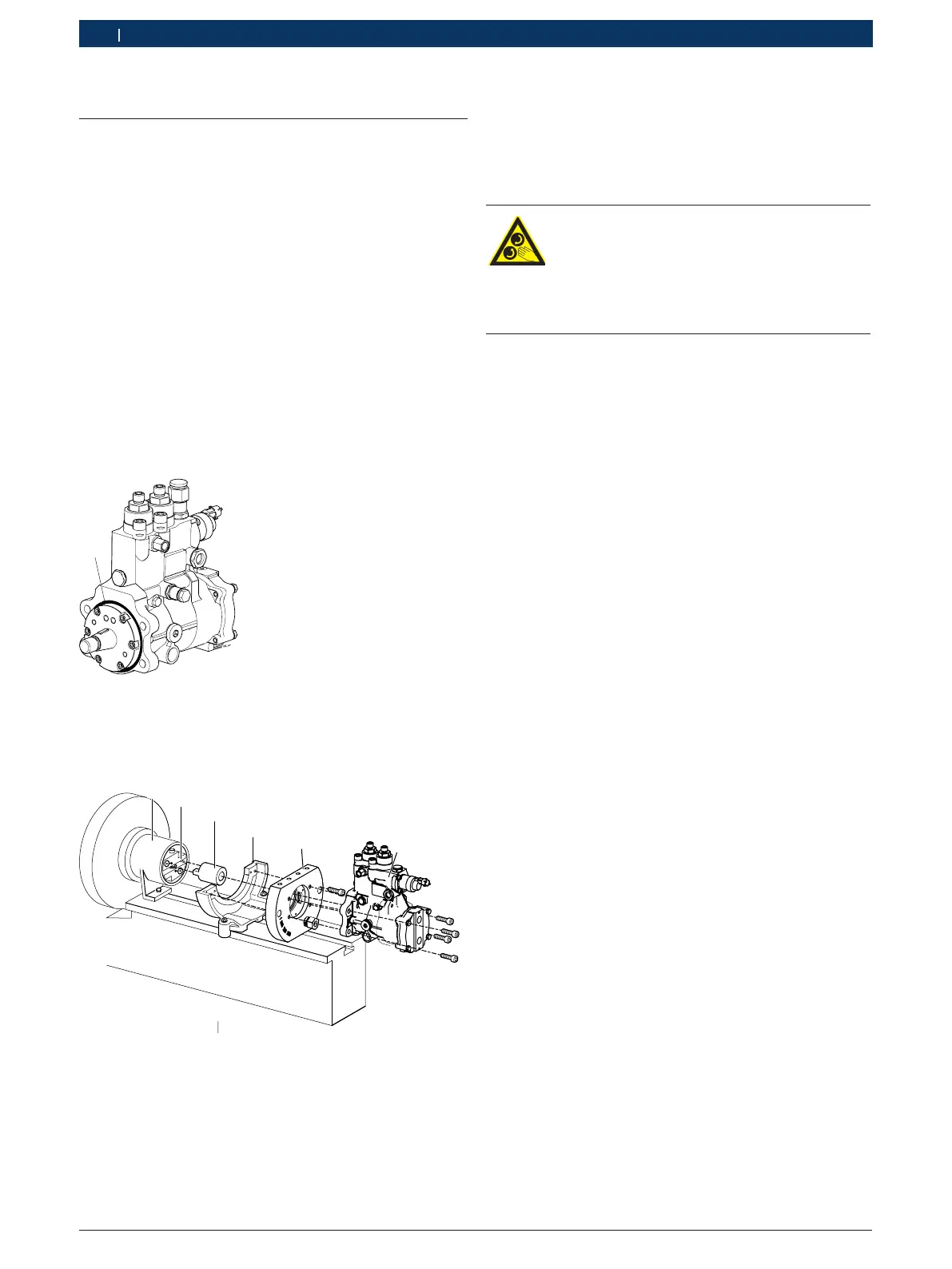

Fig. 1: CB28
1 CB28 flange O-ring
Fremgangsmåde:
458897-10_Le
1
2
3
4
5
6
Fig. 2: Pumpeopspænding
1 beskyttelseshætte
2 drivkobling
3 koblingshalvdel
4 opspændingsvinkel
5 Opspændingsflange med 4 blindhulboringer til opbevaring af
der 4 sekskantskruer (4 x M10 x 30 ISO 4017-8.8)
6 CB28
i Drivkoblingen 1686401026 (fig.2, pos. 2) og be-
skyttelsesafdækningen 1685510148 (fig.2, pos.1)
medfølger i leveringsomfanget til EPS815. Opspæn-
dingsvinklen 1 688 010 129 (fig.2, pos.4) er spe-
cialtilbehør ved EPS og skal skaffes til afprøvningen.
Advarsel - fare for indtrækning!
Som følge af roterende eller bevægede dele
under driften kan legemsdele eller tøj blive
trukket ind.
¶ Montér beskyttelsesafdækningen med en
afstand <5 cm til svingskiven.
i De tilladte tilspændingsmomenter til opspændings-
delene, drivkoblingerne og slangerne findes i den re-
levante produktkontrolvejledning i Bosch ESI[tronic].
1. Fastgør drivkoblingen (fig.2, pos.2) på svinghjulet
til EPS.
2. Skub beskyttelsesafdækningen (fig.2, pos.1) over
drivkoblingen (fig.2, pos.2) og hen til svinghjulet.
3. Sæt skrivefjederen på CB28 ind i drivakselens not.
4. Montér koblingshalvdelen (fig.2., pos.3) således på
drivakslen på CB28, at skivefjederen dækkes. Brug
monteringsnøglen 1687951030 til at holde fast.
Tilspændingsmoment= 160Nm – 165Nm.
5. Sæt montagehylsteret på koblingshalvdelen.
6. Smør radialakseltætningsringen på opspændings-
flangen og monteringsbøsningen let.
7. Montér opspændingsflangen (fig.2, pos.5) på
CB28 med 4 sekskantskruer.
8. Fjern montagehylsteret.
9. Sæt CB28 med opspændingsflangen i opspæn-
dingsvinklen (fig.2, pos.4), og fastgør den.
10. Skub CB28 til drivkoblingen (fig.2, pos.2).
11. Spænd koblingshalvdelen (fig.2, pos.3) på CB28
ind mellem drivkoblingens (fig.2, pos.2) klemme-
bakker.
12. Skub beskyttelsesafdækningen (fig.2, pos.1) over
drivkoblingen (fig.2, pos.2) og koblingshalvdelen
(fig.2, pos.3), og fastgør den.
13. Drej svinghjulet på EPS rundt med hånden, og kon-
trollér, at der ikke forekommer slæbelyde mellem be-
skyttelsesafdækningen (fig.2, pos.1), drivkoblingen
(fig.2, pos.2) og koblingshalvdelen (fig.2, pos.3). I
tilfælde af at der forekommer slæbelyde, skal place-
ringen af beskyttelsesafdækningen korrigeres.
14. Fastgør opspændingsvinklen (fig.2, pos.4) på op-
spændingskonsollen med begge fastgørelsesskruer.
