Vorbereitung zur Prüfung | 1 687 010 496 | 7 de
4. Vorbereitung zur Prüfung
4.1 CB 28 aufspannen
i Es erfolgt eine allgemeine Beschreibung. Weiterfüh-
rende Informationen zur Handhabung der Aufspann-
teile und Antriebskupplungen, die zur Pumpenauf-
spannung benötigt werden, erhalten Sie aus der
entsprechenden Erzeugnisprüfanleitung in der Bosch
ESI[tronic].
! Bevor Sie die CB28 (Abb.2, Pos.6) auf den EPS
aufspannen, prüfen Sie die Gängigkeit der Pum-
penantriebswelle und das Pumpengehäuse auf
Risse. Pumpen mit schwergängiger oder blockierter
Antriebswelle und mit Gehäuserissen dürfen nicht
aufgespannt und geprüft werden.
! Unbedingt darauf achten, dass der Gehäuse-O-Ring
(Abb.1, Pos.1) an der CB28 montiert ist (siehe
auch Ersatzteilliste ESI[tronic]).
1

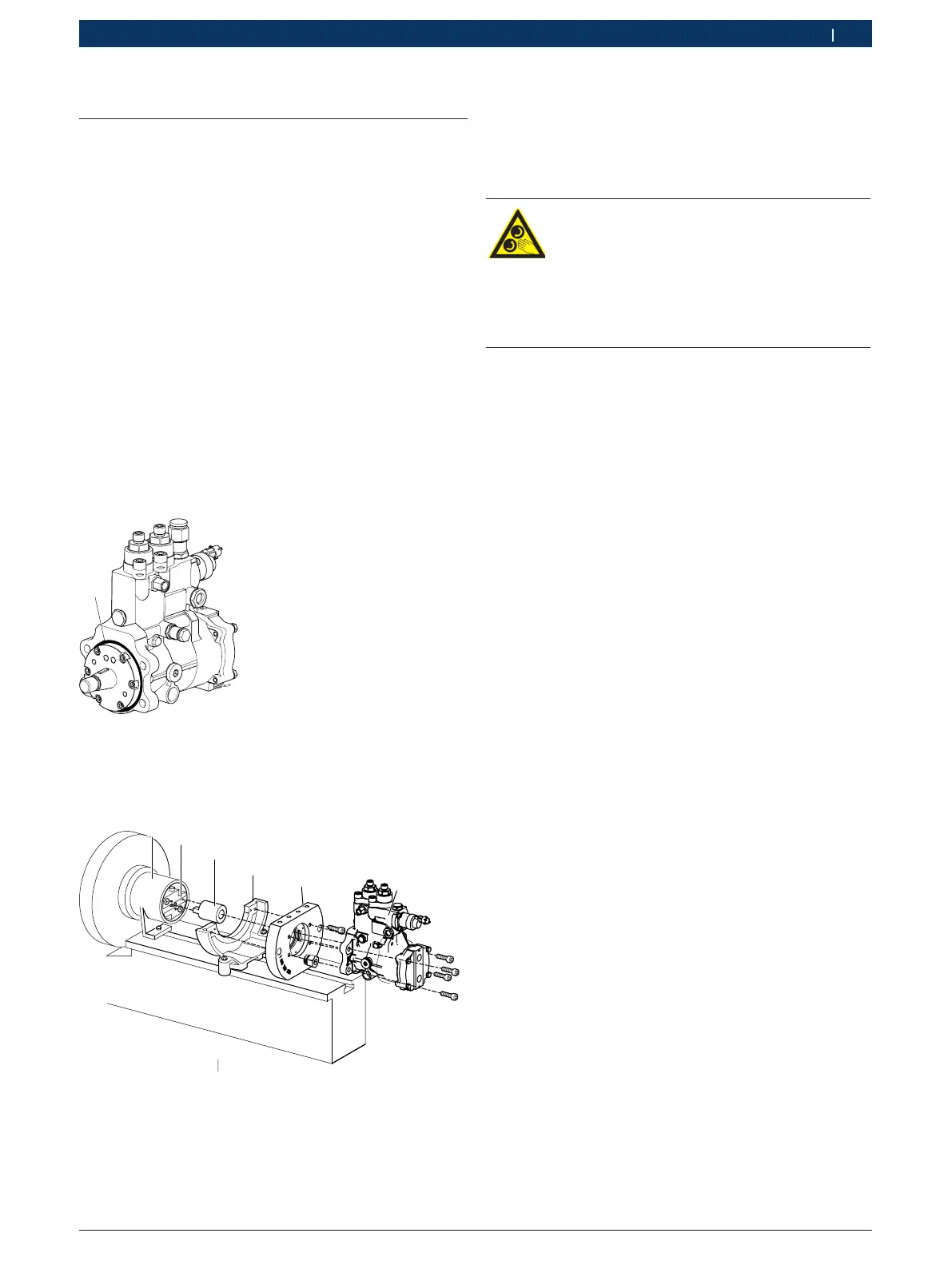

Abb. 1: CB28
1 CB28 Flansch O-Ring
Vorgehensweise:
458897-10_Le
1
2
3
4
5
6
Abb. 2: Pumpenaufspannung
1 Schutzhaube
2 Antriebskupplung
3 Kupplungshälfte
4 Aufspannwinkel
5 Aufspannflansch mit 4 Sacklochbohrungen zur Aufbewahrung
der 4 Sechskantschrauben (4 x M10 x 30 ISO 4017-8.8)
6 CB28
i Die Antriebskupplung 1686401026 (Abb.2, Pos. 2)
und die Schutzhaube 1685510148 (Abb.2, Pos. 1)
sind Lieferumfang vom EPS815. Der Aufspannwinkel
1 688 010 129 (Abb.2, Pos.4) ist Sonderzubehör
bei EPS und muss für die Prüfung beschafft werden.
Warnung - Einzugsgefahr!
Durch drehende oder bewegte Teile bei
laufenden Antrieb können Körperteile oder
Kleidungsstücke erfasst und eingezogen
werden.
¶ Schutzhaube mit einem Abstand < 5 cm
zur Schwungscheibe montieren.
i Die zulässigen Anziehdrehmomente für die Auf-
spannteile, Antriebskupplungen und Schläuche
erhalten Sie aus der entsprechenden Erzeugnisprüf-
anleitung in der Bosch ESI[tronic].
1. Antriebskupplung (Abb.2, Pos.2) am Schwungrad
des EPS befestigen.
2. Schutzhaube (Abb.2, Pos.1) über die Antriebskupp-
lung (Abb.2, Pos.2) bis zum Schwungrad schieben.
3. Scheibenfeder der CB28 in die Nut der Antriebswelle
stecken.
4. Die Kupplungshälfte (Abb.2, Pos.3) auf die An-
triebswelle der CB28 so montieren, dass die
Scheibenfeder überdeckt ist. Zum Gegenhalten den
Montierschlüssel 1687951030 verwenden. Anzieh-
drehmoment= 160Nm- 165Nm.
5. Montagehülse auf die Kupplungshälfte stecken.
6. Den Radialwellendichtring des Aufspannflansches
und die Montagehülse leicht einölen.
7. Den Aufspannflansch (Abb.2, Pos.5) an die CB28
mit den 4 Sechskantschrauben montieren.
8. Montagehülse entfernen.
9. CB28 mit Aufspannflansch in den Aufspannwinkel
(Abb.2, Pos.4) setzen und befestigen.
10. CB28 zur Antriebskupplung (Abb.2, Pos.2) schieben.
11. Die Kupplungshälfte (Abb.2, Pos.3) der CB28
zwischen den Klemmbacken der Antriebskupplung
(Abb.2, Pos. 2) einspannen.
12. Schutzhaube (Abb.2, Pos.1) über die Antriebskupp-
lung (Abb.2, Pos. 2) und Kupplungshälfte (Abb2,
Pos.3) schieben und befestigen.
13. Das Schwungrad des EPS von Hand drehen und
sicherstellen, dass keine Schleifgeräusche zwischen
Schutzhaube (Abb.2, Pos.1), Antriebskupplung
(Abb.2, Pos. 2) und Kupplungshälfte (Abb.2,
Pos.3) auftreten. Falls Schleifgeräusche auftreten,
den Sitz der Schutzhaube korrigieren.
14. Den Aufspannwinkel (Abb.2, Pos.4) über die bei-
den Befestigungsschrauben auf die Aufspannkonsole
befestigen.
