Bosch CB 28 - Udfør Automatisk Trykregulering

1 689 989 212 2014-10-31| Robert Bosch GmbH
Kontrolforberedelse | 1 687 010 496 | 89 da
4.2 Hydraulisk tilslutning af CB 28
4.2.1 Udfør automatisk trykregulering
458897-11_Le
1
2
3
6
7
8
9
10
11
12
13
14
15
4
5
16

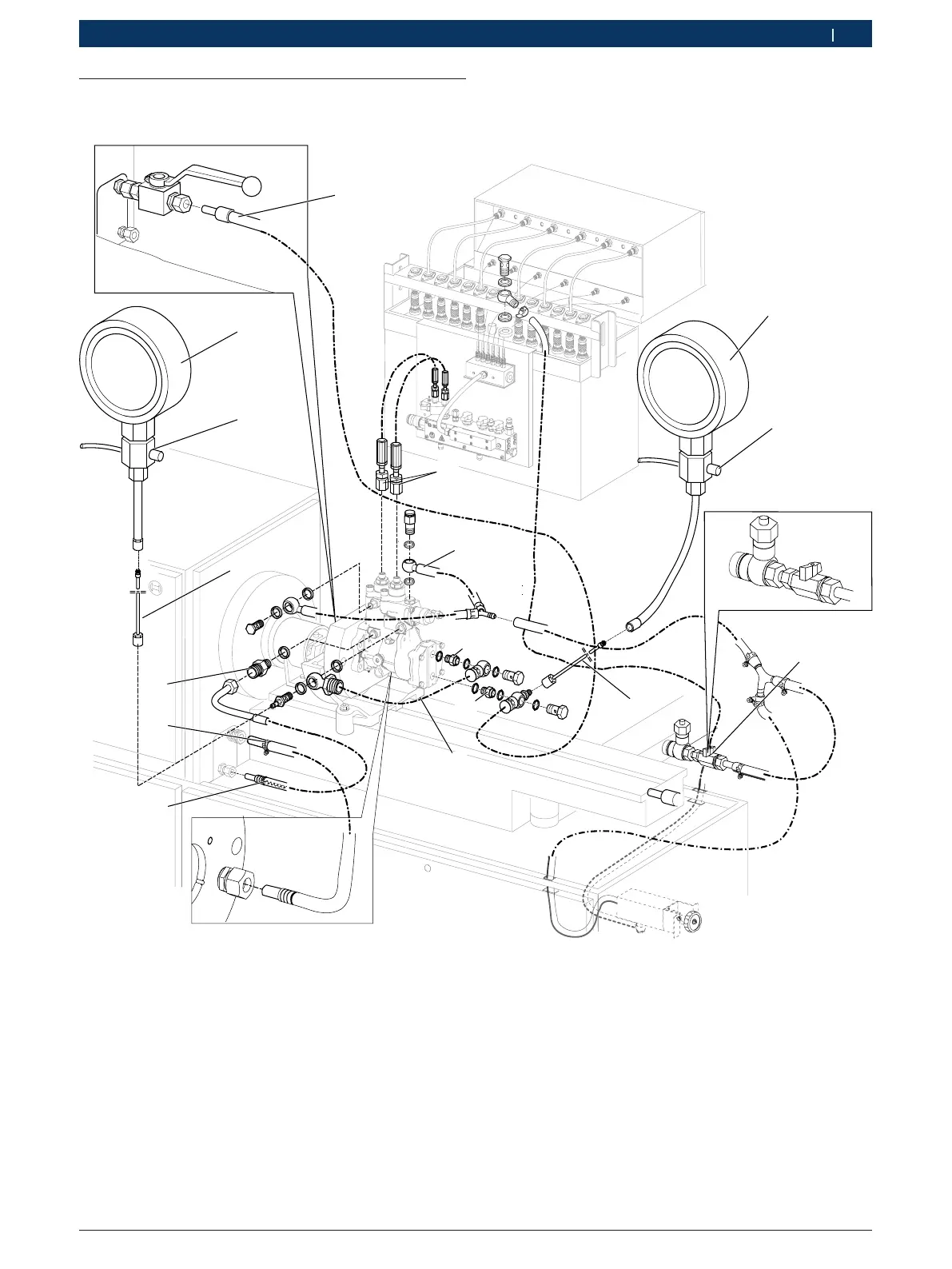

Fig. 3: Samlet oversigt over hydrauliktilslutning på EPS815
uden automatisk trykregulering
1 Slangeledning 1 680 712 367 med strømningsbegrænser
D2,4mm på prøveolietilløbet, med omløbermøtrik og skærering
2 Højtryksudgange med højtryksslanger 1 687 016 064
3 Slangeledning 1 680 712 373 til prøveolietilbageløb
4 Gevindstykke M16 x 1,5 / m14 x 1,5, tilslutning OUT
5 Gevindstykke M16 x 1,5 / m14 x 1,5, tilslutning IN
6 Manometer 0 986 613 103 (-1–5bar)
7 Komponentsæt aftapningsventil 0 986 615 075 til manometer
0986613103
8 Stophane kontrololiereturløb
9 Hydraulikslange med G 1/8 - kobling 1 680 712 327
10 Slangeledning 1 680 712 202 (prøveoleindløb med omløbermøt-
rik, skæreringe, ringstudsen M14x1,5 og prøveadapter
11 Smøreolietilløb EPS
12 Smøreoliereturløb EPS
13 Hydraulikslange med G 1/8 - kobling 1 680 712 327
14 Komponentsæt aftapningsventil 0 986 615 075 til manometer
0986613102
15 Manometer 0 986 613 102 (0–16bar)
16 Indskruningsstuds 1 683 356 133; Tilspændingsmoment
M10x1= 8,5Nm – 11,5Nm
