Bosch CB 28 - Med Automatisk Tryckreglering LPC 800

1 689 989 212 2014-10-31| Robert Bosch GmbH
54 | 1 687 010 496 | Förberedelse för testningsv
4.2.2 Med automatisk tryckreglering LPC800
458897-09_Le
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
14
16
18

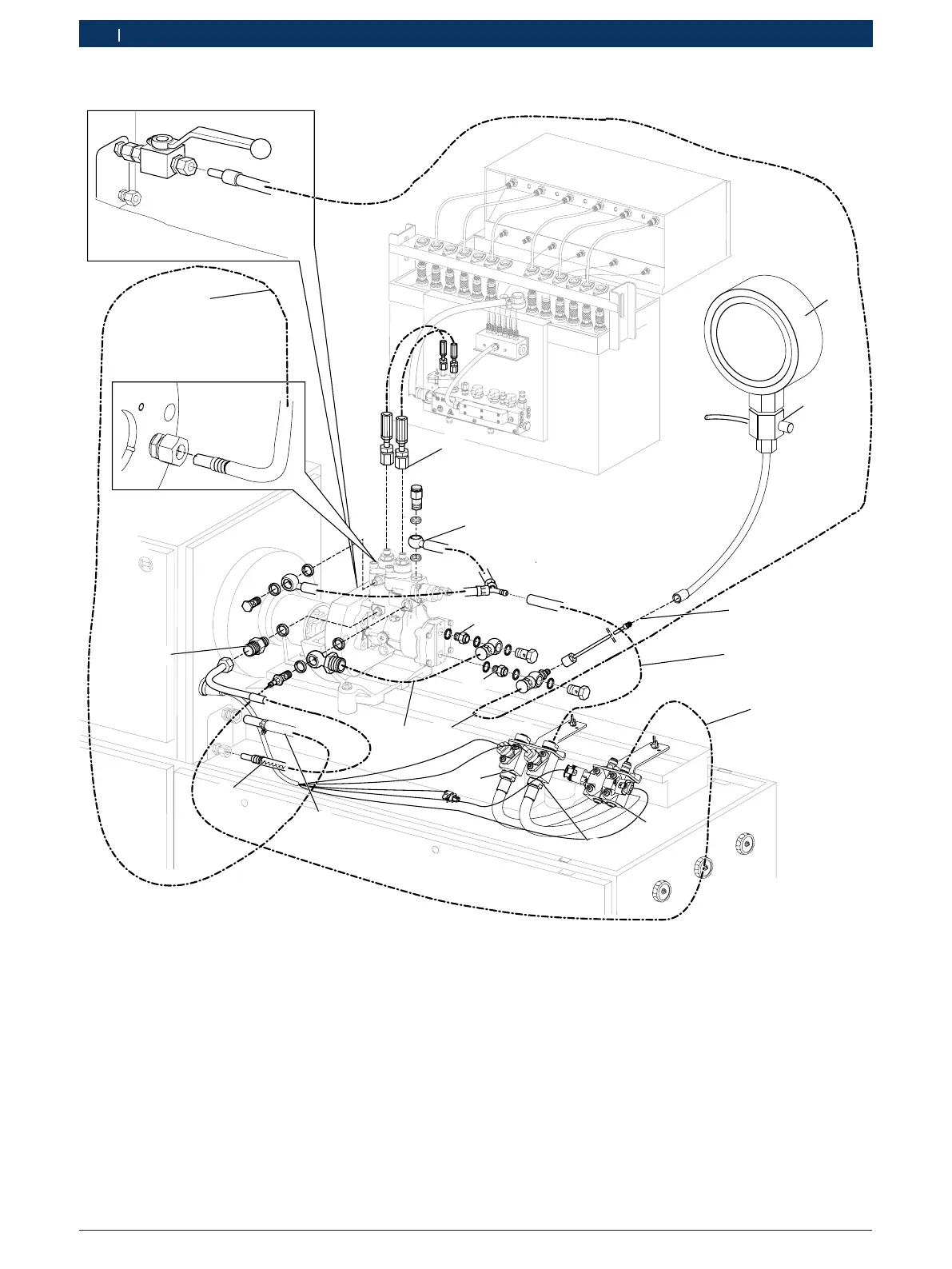

Fig. 4: Helhetsöversikt för hydraulanslutning EPS815 med
automatisk tryckreglering LPC800
1slang 1680712367 med genomströmningsspjäll D2,4mm för
testoljetillflöde; med överfallsmutter och skärring
2 Högtrycksutgångar med högtrycksslangar 1687016064
3 Slang 1680712373 för testoljetillförsel
4 Gängstycke M16 x 1,5/m14 x 1,5, anslutning OUT
5 Gängstycke M16 x 1,5/m14 x 1,5, anslutning IN
6 Manometer 0986613103 (-1 till 5bar)
7 Delsats avgasventil 0 986 615 075 för manometer
0986613103
8 Hydraulslang med G1/8-koppling 1680712327
9 Slang till temperatursensor B47 (testoljereturflöde)
10 Slang till trycksensor B49 (tillflödestryck)
11 Trycksensor B49 (testoljetillflöde)
12 Trycksensor B48 (undertryck), används ej
13 Temperatursensor B47 (testoljereturflöde)
14 Temperatursensor B46 (testoljetillflöde), används ej
15 Slang 1680712202 (testoljetillflöde) med överfallsmuttrar,
skärringar, banjokoppling M14x1,5 och testadapter
16 Smörjoljereturflöde EPS 815
17 Smörjoljetillflöde EPS 815
18 Skruvstosar 1 683 356 133; Kiristystiukkuus M10x1 =
8,5Nm – 11,5Nm
