Bosch CB 28 - CB 28-Pumpun Hydraulinen Liitäntä; Ilman Automaattista Paineensäätöä

1 689 989 212 2014-10-31| Robert Bosch GmbH
80 | 1 687 010 496 | Testauksen valmistelufi
4.2 CB 28-pumpun hydraulinen liitäntä
4.2.1 Ilman automaattista paineensäätöä
458897-11_Le
1
2
3
6
7
8
9
10
11
12
13
14
15
4
5
16

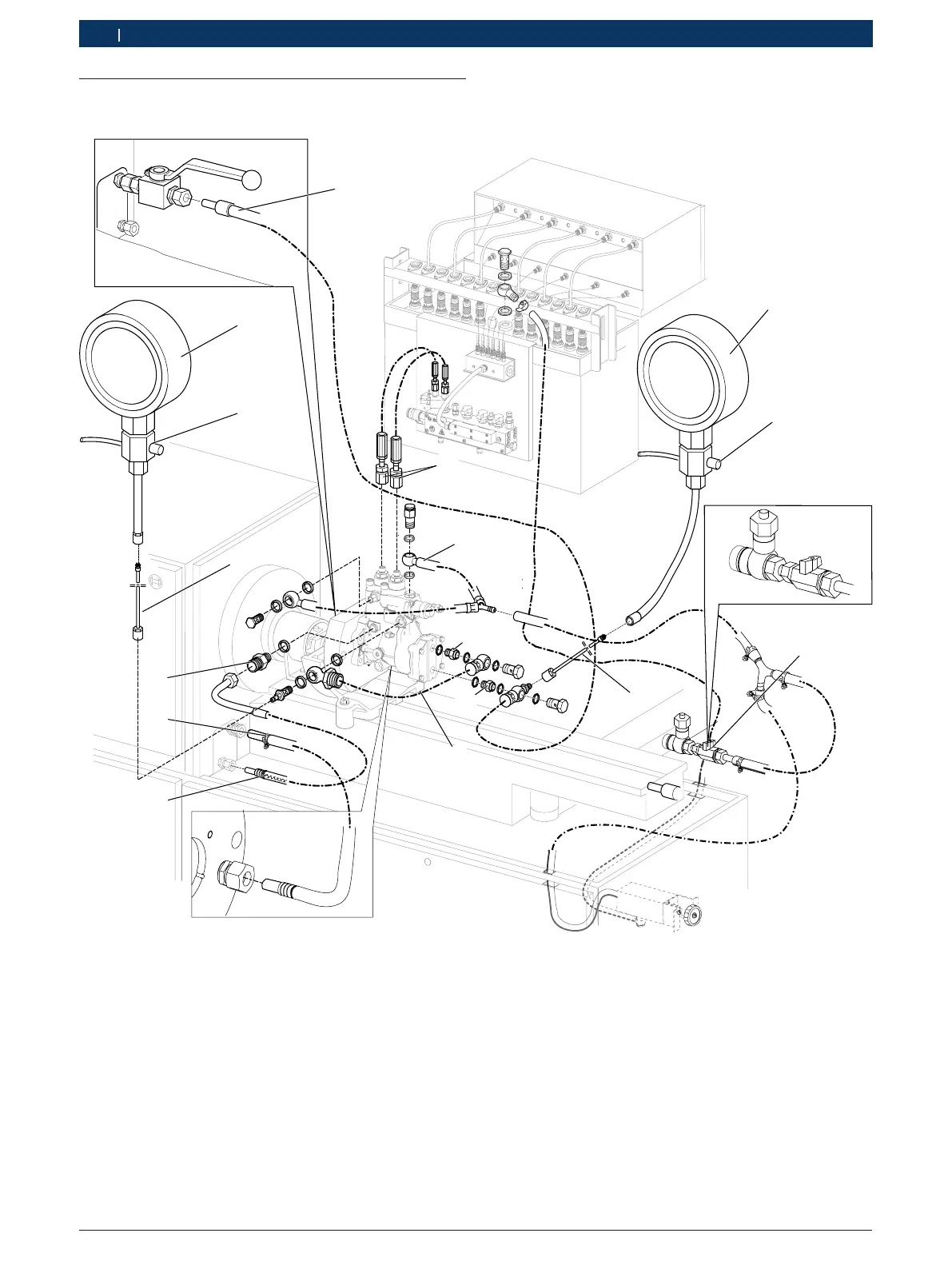

Kuva 3: Kokonaiskuva hydrauliikkaliitäntä EPS815 ilman auto-
maattista paineensäätöä
1 Letkujohto1 680 712 367 läpivirtauskuristimella D2,4mm testiöl-
jyn syöttöä varten, hattumutterilla ja leikkuurenkaalla
2 Korkeapainelähdöt korkeapaineletkuilla 1 687 016 064
3 Letkuiohto1 680 712 373 testiöljyn paluujohdoksi
4 Kierrekappale M16 x 1,5 / m14 x 1,5, liitäntä OUT
5 Kierrekappale M16 x 1,5 / m14 x 1,5, liitäntä IN
6 Painemittari 0 986 613 103 (-1–5bar)
7 Osasarja tyhjennysventtiili 0 986 615 075 painemittarille
0986613103
8 Sulkuhana testiöljyn paluuputki
13 Hydrauliikkaletku G 1/8- kytkimellä 1 680 712 327
10 Letkujohto 1 680 712 202 (testiöljyn syöttö hattumuttereilla,
leikkuurenkailla, rengasholkeilla M14x1,5 ja testiadapterilla
11 Voiteluöljyn syöttö EPS
12 Voiteluöljyn paluujohto EPS
13 Hydrauliikkaletku G 1/8 - kytkimellä 1 680 712 327
14 Osasarja tyhjennysventtiili 0 986 615 075 painemittarille
0986613102
15 Painemittari 0 986 613 102 (0–16baaria)
16 Ruuviputki 1 683 356 133; Kiristystiukkuus M10x1=
8,5Nm – 11,5Nm
