14. Fixer l’équerre de fixation (fig.2, pos.4) sur la console
de serrage à l'aide des deux vis de fixation.
4.2 Raccordement hydraulique de la
pompe CB 28
4.2.1 Sans régulation automatique de la pression
458897-11_Le
1
2
3
6
7
8
9
10
11
12
13
14
15
4
5
16

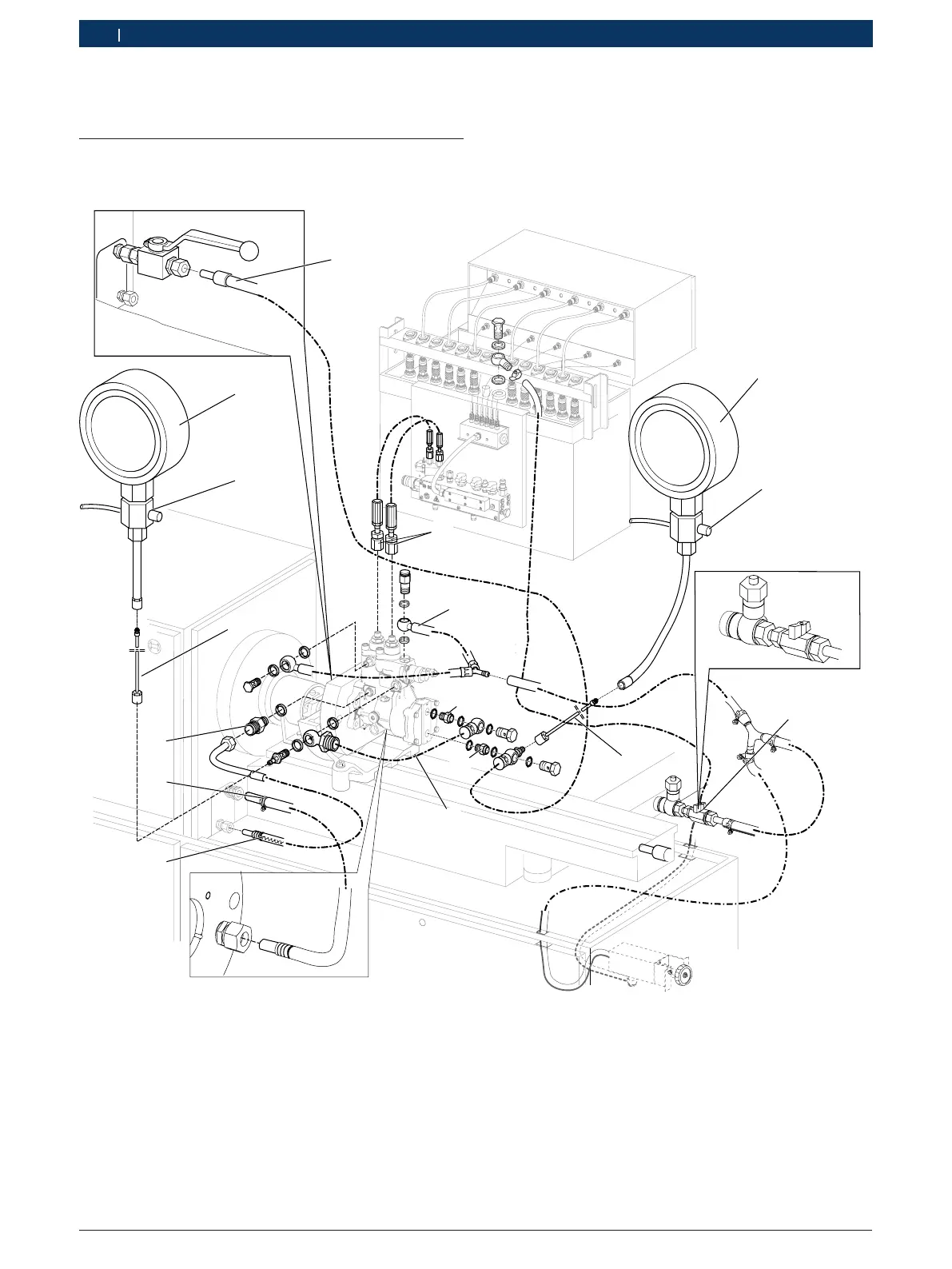

Fig. 3: Vue d‘ensemble du raccordement hydraulique de
l'EPS815 sans régulation automatique de la pression
1 Flexible1 680 712 367 avec limiteur de débit D2,4mm pour
l'arrivée d'huile d'essai, avec un écrou-raccord et une bague de
découpe
2 Sorties haute pression avec des tuyaux haute pression 1 687
016 064
3 Flexible 1 680 712 373 pour le retour d'huile d'essai
4 Pièce filetée M16 x 1,5 / m14 x 1,5, raccord OUT
5 Pièce filetée M16 x 1,5 / m14 x 1,5, raccord IN
6 Manomètre 0 986 613 103 (-1–5bar)
7 Kit de pièces pour soupape de purge 0 986 615 075 pour mano-
mètre 0986613103
8 Robinet d'arrêt pour retour d'huile d'essai
9 Flexible hydraulique avec G 1/8 - Accouplement 1 680 712 327
10 Flexible 1 680 712 202 (arrivée d'huile d'essai avec écrous-
raccords, bagues de découpe, raccords annulaires M14x1,5 et
adaptateur d'essai
11 Arrivée d'huile lubrifiante de l'EPS
12 Retour d'huile lubrifiante EPS
13 Flexible hydraulique avec G 1/8 - Accouplement 1 680 712 327
14 Kit de pièces pour soupape de purge 0 986 615 075 pour mano-
mètre 0986613102
15 Manomètre 0 986 613 102 (0–16bar)
16 Manchon fileté 1 683 356 133; Couple de serrage M10x1 =
8,5Nm– 11,5Nm
