Vorbereitung zur Prüfung | 1 687 010 496 | 9 de
4.2.2 Mit automatischer Druckregelung LPC800
458897-09_Le
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
14
16
18

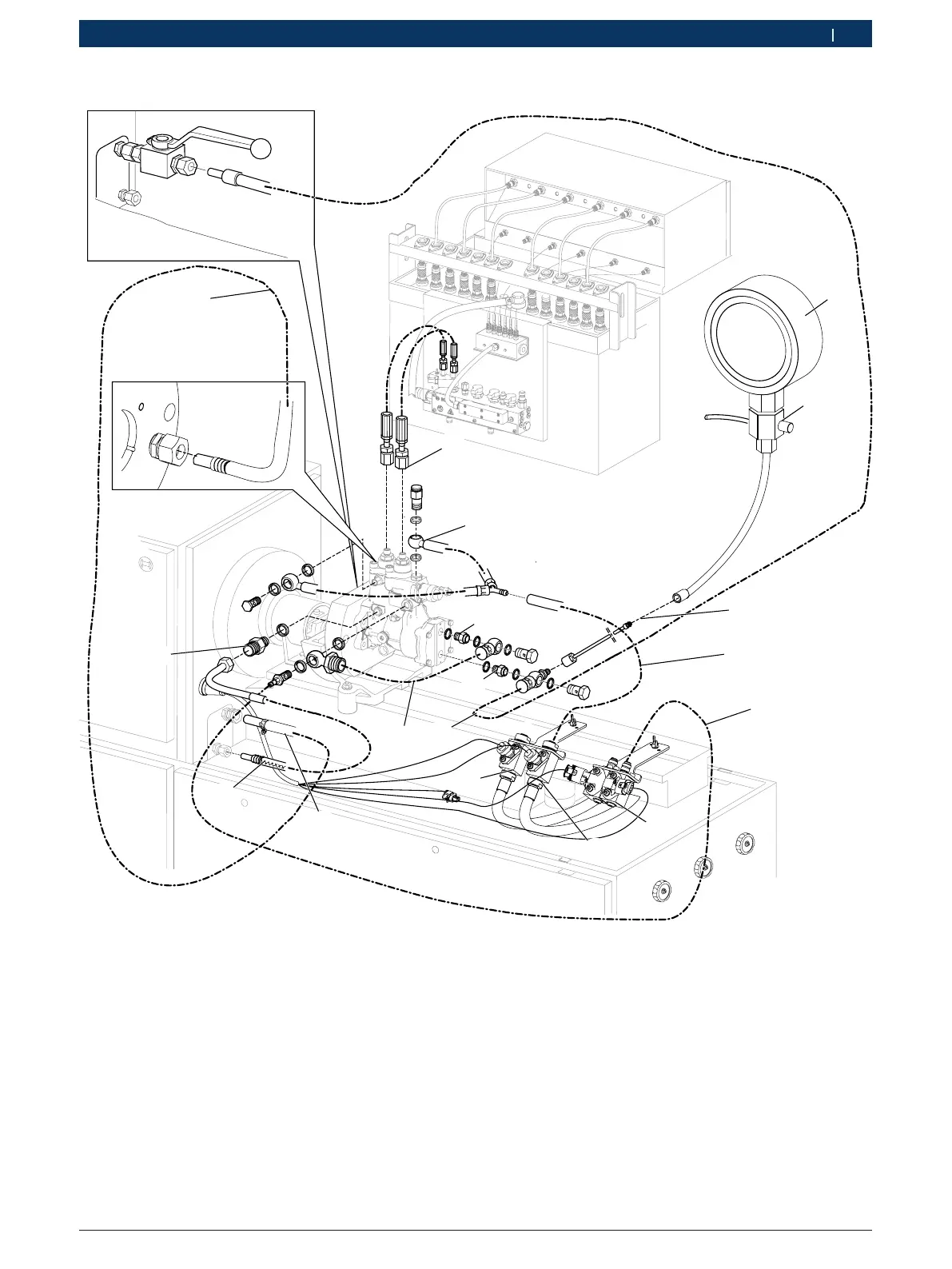

Abb. 4: Gesamtübersicht Hydraulikanschluss EPS815 mit auto-
matischer Druckregelung LPC800
1 Schlauchleitung 1 680 712 367 mit Durchflussdrossel D2,4mm
für Prüfölzulauf, mit Überwurfmutter und Schneidring
2 Hochdruckausgänge mit Hochdruckschläuche 1 687 016 064
3 Schlauchleitung 1 680 712 373 für Prüfölrücklauf
4 Gewindestück M16 x 1,5 / m14 x 1,5, Anschluss OUT
5 Gewindestück M16 x 1,5 / m14 x 1,5, Anschluss IN
6 Manometer 0 986 613 103 (-1–5bar)
7 Teilesatz Ablassventil 0 986 615 075 für Manometer
0986613103
8 Hydraulikschlauch mit G 1/8 - Kupplung 1 680 712 327
9 Schlauchleitung zu Temperatursensor B47 (Prüfölrücklauf)
10 Schlauchleitung zu Drucksensor B49 (Zulaufdruck)
11 Drucksensor B49 (Prüfölzulauf)
12 Drucksensor B48 (Unterdruck), nicht belegt
13 Tempertatursensor B47 (Prüfölrücklauf)
14 Tempertatursensor B46 (Prüfölzulauf), nicht belegt
15 Schlauchleitung 1 680 712 202 (Prüfölzulauf) mit Überwurfmut-
tern, Schneidringen, Ringstutzen M14x1,5 und Prüfadapter
16 Schmierölrücklauf EPS 815
17 Schmierölzulauf EPS 815
18 Einschraubstutzen 1 683 356 133; Anziehdrehmoment M10x1 =
8,5Nm- 11,5 Nm
