Wyłączenie z eksploatacji | 1 687 010 496 | 111 pl
7. Wyłączenie z eksploatacji
7.1 Zmiana miejsca
¶ W przypadku przekazania urządzenia 1 687 010 496
należy przekazać również kompletną dokumentację
dostarczoną wraz z urządzeniem.
¶ Urządzenie 1 687 010 496 transportować tylko w
oryginalnym lub zbliżonym do niego opakowaniu.
7.2 Usuwanie i złomowanie
7.2.1 Materiały szkodliwe dla środowisk wodnych
! Oleje i smary jak również odpady zawierające olej i
smar (np. filtry) zaliczają się do materiałów szkodli-
wych dla środowisk wodnych.
1. Nie dopuścić, aby materiały szkodliwe dla środowisk
wodnych przedostały się do kanalizacji.
2. Materiały szkodliwe dla środowisk wodnych należy
utylizować zgodnie z obowiązującymi przepisami.
7.2.2 1 687 010 496 i akcesoria
¶ Urządzenie 1 687 010 496 rozłożyć na części, posor-
tować na poszczególne materiały i usunąć zgodnie z
obowiązującymi przepisami.
1 687 010 496, akcesoria iopakowania
należy oddać do ponownego przetwarzania
zgodnie zprzepisami oochronie środowiska.
¶ Nie wyrzucać 1 687 010 496 do odpadów
zgospodarstwa domowego.
Dotyczy tylko krajów UE:
Urządzenie 1 687 010 496 spełnia wymo-
gi dyrektywy europejskiej 2012/19/WE
(WEEE).
Zużyte urządzenia elektryczne i elektroniczne
wraz z przewodami i bateriami/akumulato-
rami należy usuwać oddzielnie od odpadów
domowych.
¶ W tym przypadku należy skorzystać zistnie-
jących systemów zbiórki i utylizacji.
¶ Przepisowe usunięcie urządzenia
1 687 010 496 pozwoli uniknąć zanieczysz-
czenia środowiska i zagrożenia zdrowia.
6.4 Wymiana promieniowego pierścienia
uszczelniającego wału
Wymienić promieniowy pierścień uszczelniający wału
1685720356 wrazie stwierdzenia uszkodzeń krawędzi
uszczelniającej lub nieszczelności podczas badania pompy.
1
2
3
4

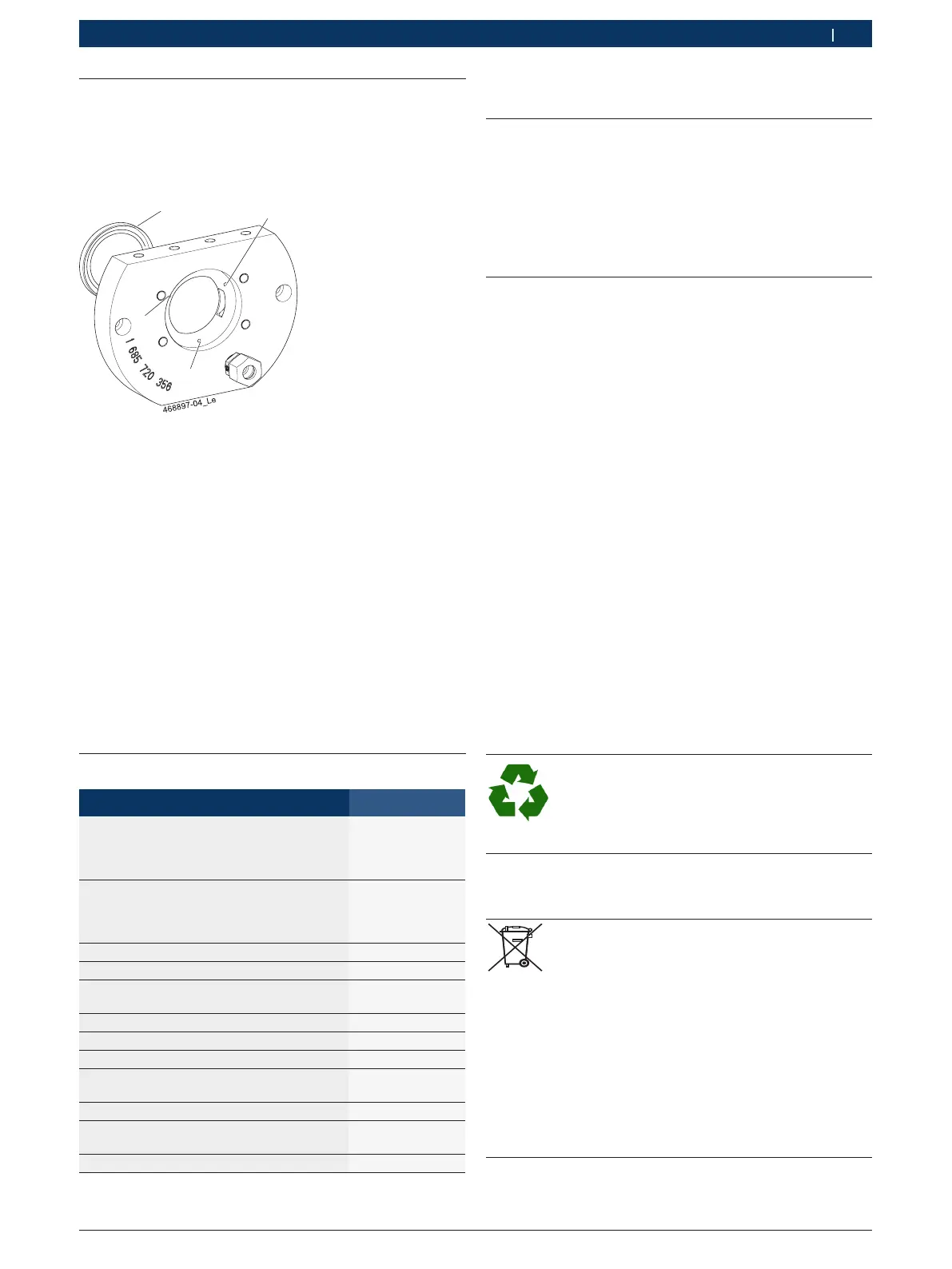

Rys. 7: Kołnierz mocujący zpromieniowym pierścieniem uszczelnia-
jącym wału
1. Za pomocą przebijaka (D = 3 mm) przez 3 otwory kołnie-
rza mocującego (rys. 7, poz. 1, 2, 3) wybić promieniowy
pierścień uszczelniający wału (rys. 7, poz. 4) zmiejsca
osadzenia
2. Nowy promieniowy pierścień uszczelniający wału lekko
naoliwić po stronie zewnętrznej irówno ułożyć wmiejscu
osadzenia na kołnierzu mocującym.
3. Za pomocą praski ręcznej ipomocy montażowej (np.
płyty orównej powierzchni, która całkowicie przykryje
promieniowy pierścień uszczelniający wału) docisnąć
pierścień, tak aby był osadzony wjednej płaszczyźnie
zpowierzchnią.
4. Docisnąć promieniowy pierścień uszczelniający wału po
2 minutach oczekiwania.
6.5 Części zamienne i eksploatacyjne
Nazwa Numer rzeczowy
Kołnierz mocujący (do kołnierzy oD = 85 mm)
Promieniowy pierścień uszczelniający wału
(FKM - 60 x 80 x 7)
<)
Dwuzłączka wkręcana (G 1/2")
<)
1 685 720 356
1 680 209 032
1 683 391 152
Połówka sprzęgła (D=24,8, M18 x 1,5)
<)
Nakrętka sześciokątna z kołnierzem
(M181,5)
<)
O-ring (30 x 3 mm)
<)
1 686 430 059
1 683 314 017
1 680 210 134
Tuleja montażowa 1 680 506 040
Klucz montażowy 1 687 951 030
Wąż
<)
Złączka wtykowa (G 1/8")
<)
1 680 712 367
1 684 484 012
Wąż
<)
1 680 712 202
Króciec pierścieniowy (M14 x 1.5/ AD15/ 24°)
<)
1 683 385 056
Wąż
<)
1 680 712 373
Adapter kontrolny
<)
Złączka wtykowa (M8 x 1)
<)
0 986 613 091
0 986 613 089
Króciec wkręcany (M10 x 1)
<)
l 1 683 356 133
Śruba drążona (2 x 10 (3-4) DIN
7643-9SMNPB2)
<)
2 911 201 703
Złączka gwintowana (M14 x 1,5 / M16 x 1,5)
<)
2 413 359 003
<) Części eksploatacyjne
! Olej testowy zgodny z ISO 4113 należy do kategorii
1 zużytych olejów. W zużytym oleju kategorii 1 nie
mogą znajdować się substancje innego rodzaju, np.
zużyte oleje innej kategorii, benzyna czy olej napędo-
wy. Odpowiedni kod odpadu podany jest na karcie
bezpieczeństwa oleju testowego.
