98 | 1 687 010 496 | Forberedelse av testenno
4.2 Koble til CB 28 hydraulisk
4.2.1 Uten automatisk trykkregulering
458897-11_Le
1
2
3
6
7
8
9
10
11
12
13
14
15
4
5
16

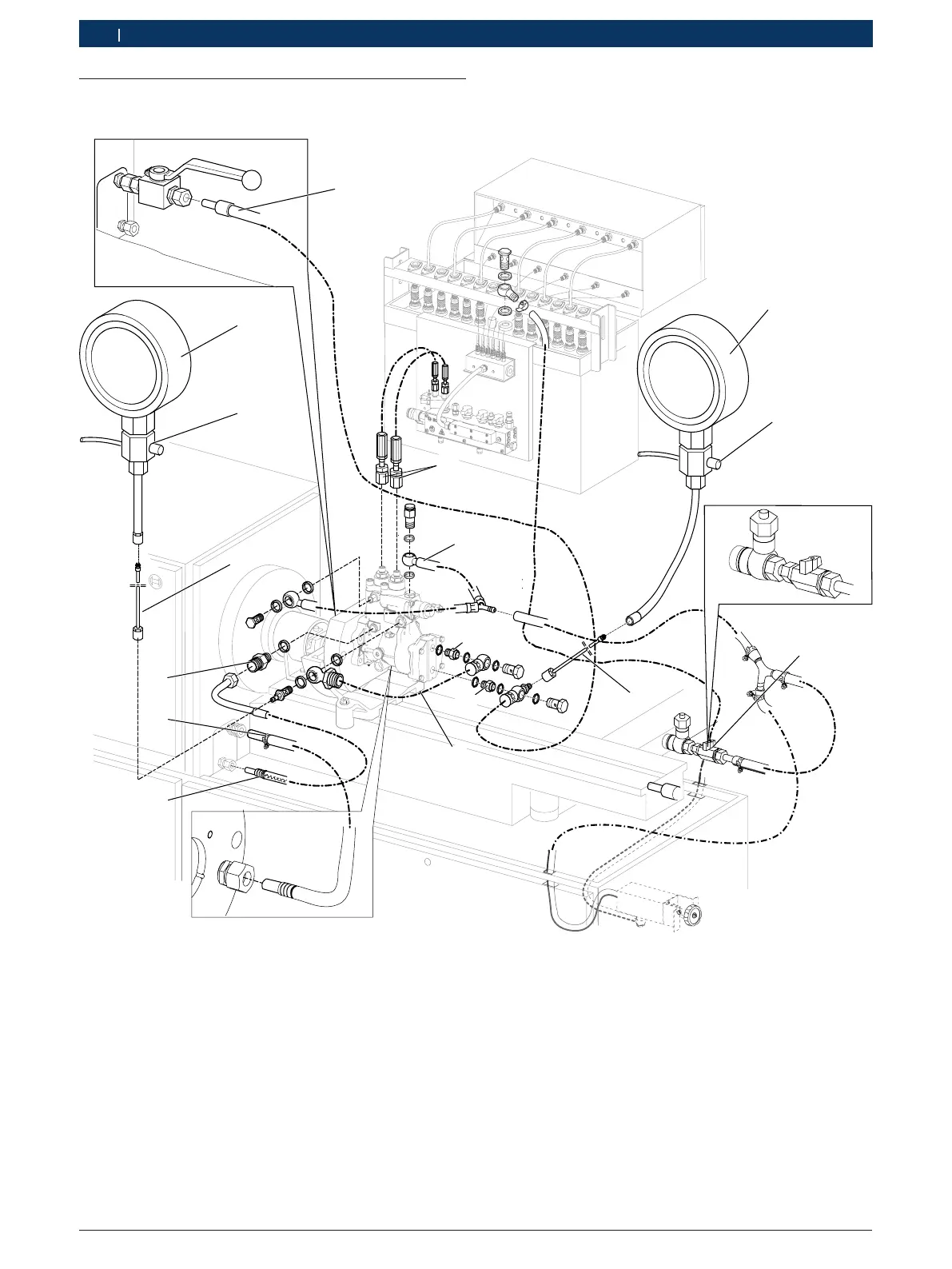

Fig. 3: Samlet oversikt Hydraulikktilkobling EPS815 uten auto-
matisk trykkregulering
1 slangeledning 1 680 712 367 med gjennomstrømningsspjeld
D2,4mm for prøveoljetilførsel, med overfalsmutter og skjære-
ring
2 Høytrykksutganger med høytrykksslanger 1 687 016 064
3 Slangeledning 1 680 712 373 for testoljeretur
4 Gjengestykke M16 x 1,5/m14 x 1,5, tilkobling OUT
5 Gjengestykke M16 x 1,5/m14 x 1,5, tilkobling IN
6 Manometer 0 986 613 103 (-1–5bar)
7 Delesett tappeventil 0 986 615 075 for manometer
0986613103
8 Stengekran prøveoljeretur
9 Hydraulikkslange med G 1/8 - kobling 1 680 712 327
10 Slangeledning 1 680 712 202 (testoljetilførsel med overfallsmut-
tere, skjærering, ringnippel M14x1,5 og testadapter
11 Smøreoljetilførsel EPS
12 Smøreoljeretur EPS
13 Hydraulikkslange med G 1/8 - kobling 1 680 712 327
14 Delesett tappeventil 0 986 615 075 for manometer
0986613102
15 Manometer 0 986 613 102 (0–16bar)
16 Skrusokkel 1 683 356 133; iltrekkingsmoment M10x1=
8,5Nm– 11,5Nm
