Bosch CB 28 - Met Automatische Drukregeling LPC 800

1 689 989 212 2014-10-31| Robert Bosch GmbH
Voorbereiding van de controle | 1 687 010 496 | 63 nl
4.2.2 Met automatische drukregeling LPC800
458897-09_Le
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
14
16
18

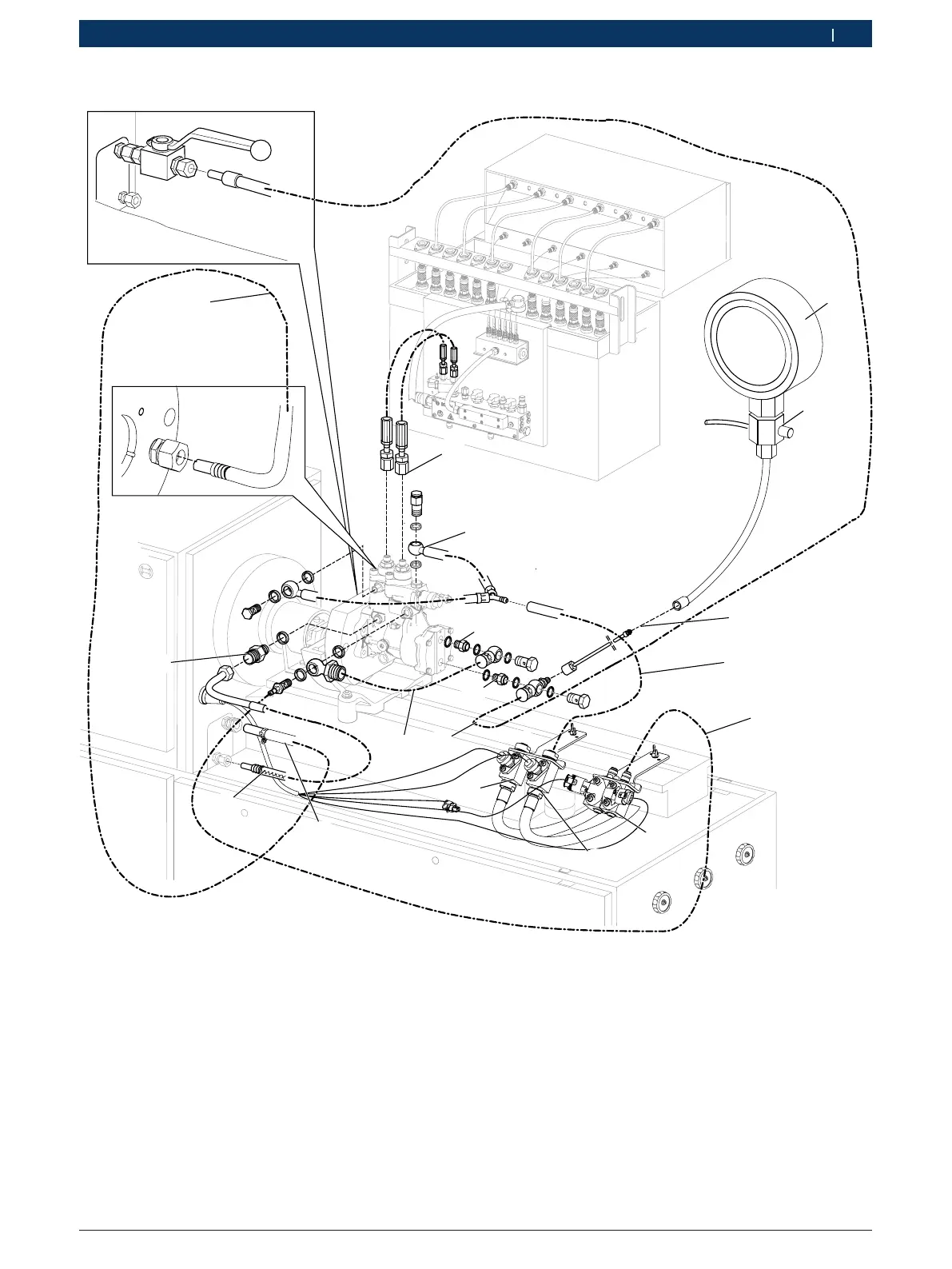

Afb. 4: Totaaloverzicht hydraulische aansluiting EPS815 met
automatische drukregeling LPC800
1 slangleiding 1 680 712 367 met doorstroomsmoring D2,4mm
voor testolietoevoer, met wartelmoer en snijring
2 Hogedruk-uitgangen met hogedrukslang 1 687 016 064
3 Slangleiding 1 680 712 373 voor testolieretour
4 Schroefdraadstuk M16 x 1,5 / m14 x 1,5, aansluiting OUT
5 Schroefdraadstuk M16 x 1,5 / m14 x 1,5, aansluiting OUT
6 Manometer 0 986 613 103 (-1–5bar)
7 Onderdelenset aftapventiel 0 986 615 075 voor manometer
0986613103
8 Hydraulische slang met G 1/8 - koppeling 1 680 712 327
9 Slangleiding naar temperatuursensor B47 (testolieretour)
10 Slangleiding naar druksensor B49 (toevoerdruk)
11 Druksensor B49 (testolietoevoer)
12 Druksensor B48 (onderdruk), niet bezet
13 Temperatuursensor B47 (testolieretour)
14 Temperatuursensor B46 (testolieretour), niet bezet
15 Slangleiding 1 680 712 202 (testolietoevoer) met wartelmoeren,
snijringen, ringaansluitingen M14x1,5 en testadapter
16 Smeerolieretour EPS 815
17 Smeerolietoevoer EPS 815
18 Inschroefaansluitstomp 1 683 356 133; Aandraaimomenten
M10x1= 8,5Nm - 11,5Nm
