Bosch CB 28 - Radiaalasafdichtring Vervangen; Reserve- en Slijtdelen; 7 Buitenbedrijfstelling; Verplaatsing

1 689 989 212 2014-10-31| Robert Bosch GmbH
66 | 1 687 010 496 | Buitenbedrijfstellingnl
7. Buitenbedrijfstelling
7.1 Verplaatsing
¶ Bij het doorgeven van 1 687 010 496 de meegeleverde
documentatie in z’n geheel doorgeven.
¶ 1 687 010 496 alleen in originele verpakking of
gelijkwaardige verpakking transporteren.
7.2 Verwijderen en tot schroot verwerken
7.2.1 Watervervuilende stoffen
! Oliën en vetten evenals oliehoudend en vethoudend
afval (b.v. filters) zijn watervervuilende stoffen.
1. Watervervuilende stoffen niet in het riool terecht
laten komen.
2. Watervervuilende stoffen conform de geldige voor-
schriften afvoeren.
7.2.2 1 687 010 496 en toebehoren
¶ 1 687 010 496 demonteren, op materialen sorteren
en volgens de geldige voorschriften afvoeren.
1 687 010 496, toebehoren en verpakkingen
moeten aan een milieuvriendelijke recycling
onderworpen worden.
¶ 1 687 010 496 niet met het huishoudelijk
afval verwijderen.
Alleen voor EU-landen:
De 1 687 010 496 is onderhevig aan de EU-
richtlijn 2012/19/EG (AEEA).
Afgedankte elektrische en elektronische ap-
paratuur, inclusief leidingen en toebehoren,
alsmede accu’s en batterijen moeten ge-
scheiden van het huisvuil worden afgevoerd
en verwerkt.
¶ Maak voor een goede afvalverwerking ge-
bruik van de beschikbare retour- en inzamel-
systemen.
¶ Door een correcte afvalverwerking van
de 1 687 010 496 wordt milieuschade en
aantasting van de persoonlijke gezondheid
voorkomen.
6.4 Radiaalasafdichtring vervangen
De radiaalasafdichtring van de opspanflens
1685720356 vervangen, wanneer beschadigingen aan
de afdichtingslip of lekkage bij de pomptest wordt ge-
constateerd.
1
2
3
4

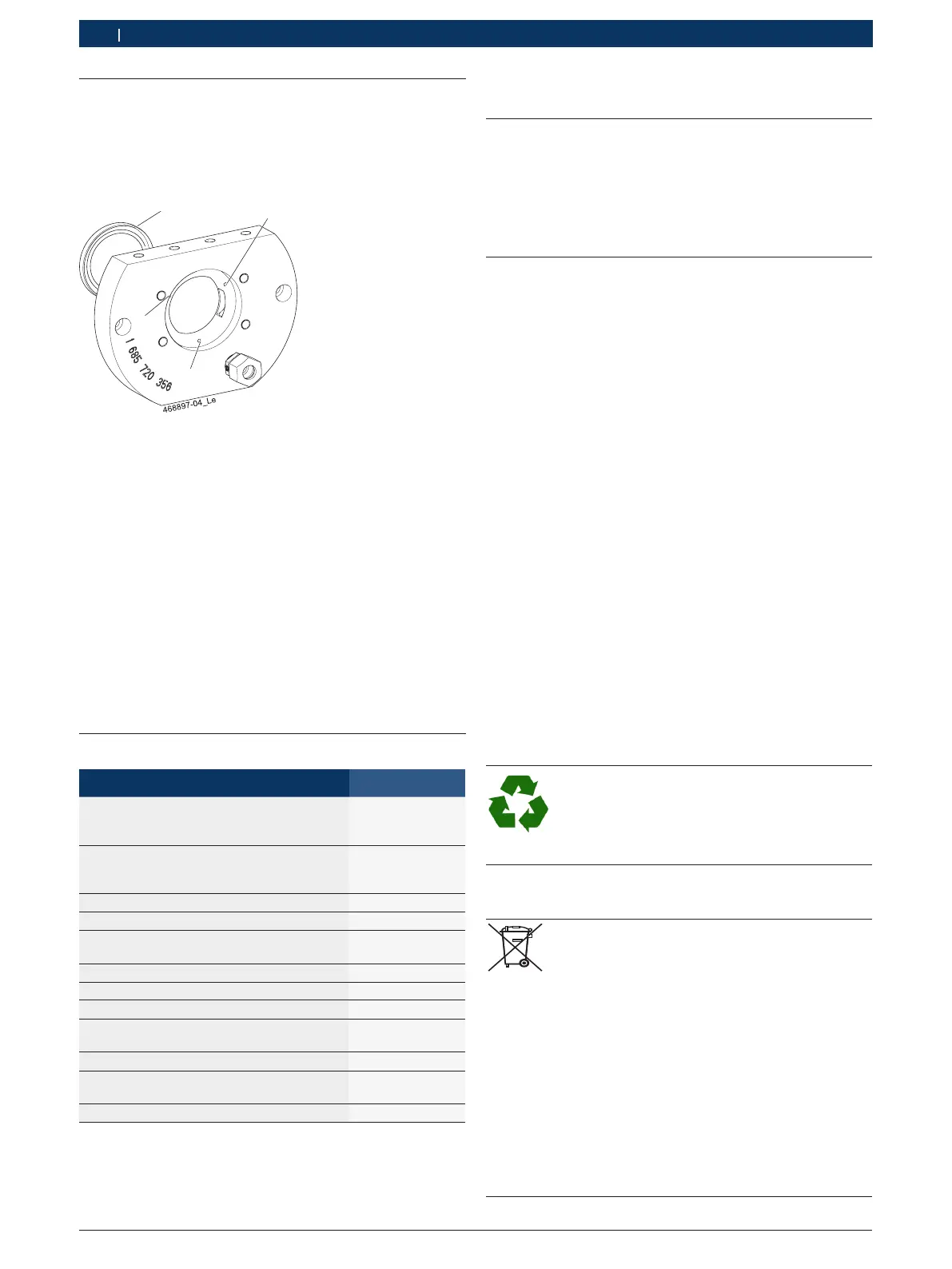

Afb. 7: Opspanflens met radiaalasafdichtring
1. Met een drevel (D = 3 mm), door de 3 boringen van
de opspanflens (afb.7, pos. 1, 2, 3), de radiaalasaf-
dichtring (afb. 7, pos. 4) uit de zitting drijven
2. De nieuwe radiaalasafdichtring uitwendig licht
inoliën en recht op de zitting van de opspanflens
plaatsen.
3. Met een handpers en een montagehulpmiddel (bij-
voorbeeld plaat met vlak oppervlak, die de radiaalas-
afdichtring geheel bedekt), de radiaalasafdichtring
vlak inpersen.
4. De radiaalasafdichtring na 2 minuten napersen.
6.5 Reserve- en slijtdelen
Benaming Artikelnummer
Opspanflens (voor flens D = 85mm)
Radiaalasafdichtring (FKM - 60 x 80 x 7)
<)
Inschroefverbinding (G 1/2")
<)
1 685 720 356
1 680 209 032
1 683 391 152
Koppelingshelften (D=24,8, M18 x 1,5)
<)
Zeskantmoer (M18 x 1,5)
<)
O-Ring (30 x 3 mm)
<)
1 686 430 059
1 683 314 017
1 680 210 134
Montagehuls 1 680 506 040
Montagesleutel 1 687 951 030
Slangleiding
<)
Steeknippel (G 1/8")
<)
1 680 712 367
1 684 484 012
Slangleiding
<)
1 680 712 202
Ringstomp (M14 x 1.5/ AD15/ 24°)
<)
1 683 385 056
Slangleiding
<)
1 680 712 373
Testadapter
<)
Steelnippel (M8 x 1)
<)
0 986 613 091
0 986 613 089
Inschroefaansluiting (M10 x 1)
<)
l 1 683 356 133
Holle bout (2 x 10 (3-4) DIN
7643-9SMNPB2)
<)
2 911 201 703
Schroefdraadstuk (M14 x 1,5 / M16 x 1,5)
<)
2 413 359 003
<) Slijtdelen
! Testolie volgens ISO 4113 behoort tot de afgewerkte
olieverzamelcategorie 1. In de afgewerkte olieverza-
melcategorie 1 mogen geen delen van andersoortige
stoffen, bijv. afgewerkte oliën van een andere cate-
gorie of benzine of diesel, zitten. Het bijbehorende
afvalcodenummer vindt u in het veiligheidsgegevens-
blad van de testolie.
