Bosch CB 28 - CB 28 Pompasının Hidrolik Bağlantılarının; Otomatik Basınç Kontrolü Yok

1 689 989 212 2014-10-31| Robert Bosch GmbH
Test için hazırlık niteliğindeki işlemler | 1 687 010 496 | 125 tr
4.2 CB28 pompasının hidrolik bağlantıla-
rının yapılması
4.2.1 Otomatik basınç kontrolü yok
458897-11_Le
1
2
3
6
7
8
9
10
11
12
13
14
15
4
5
16

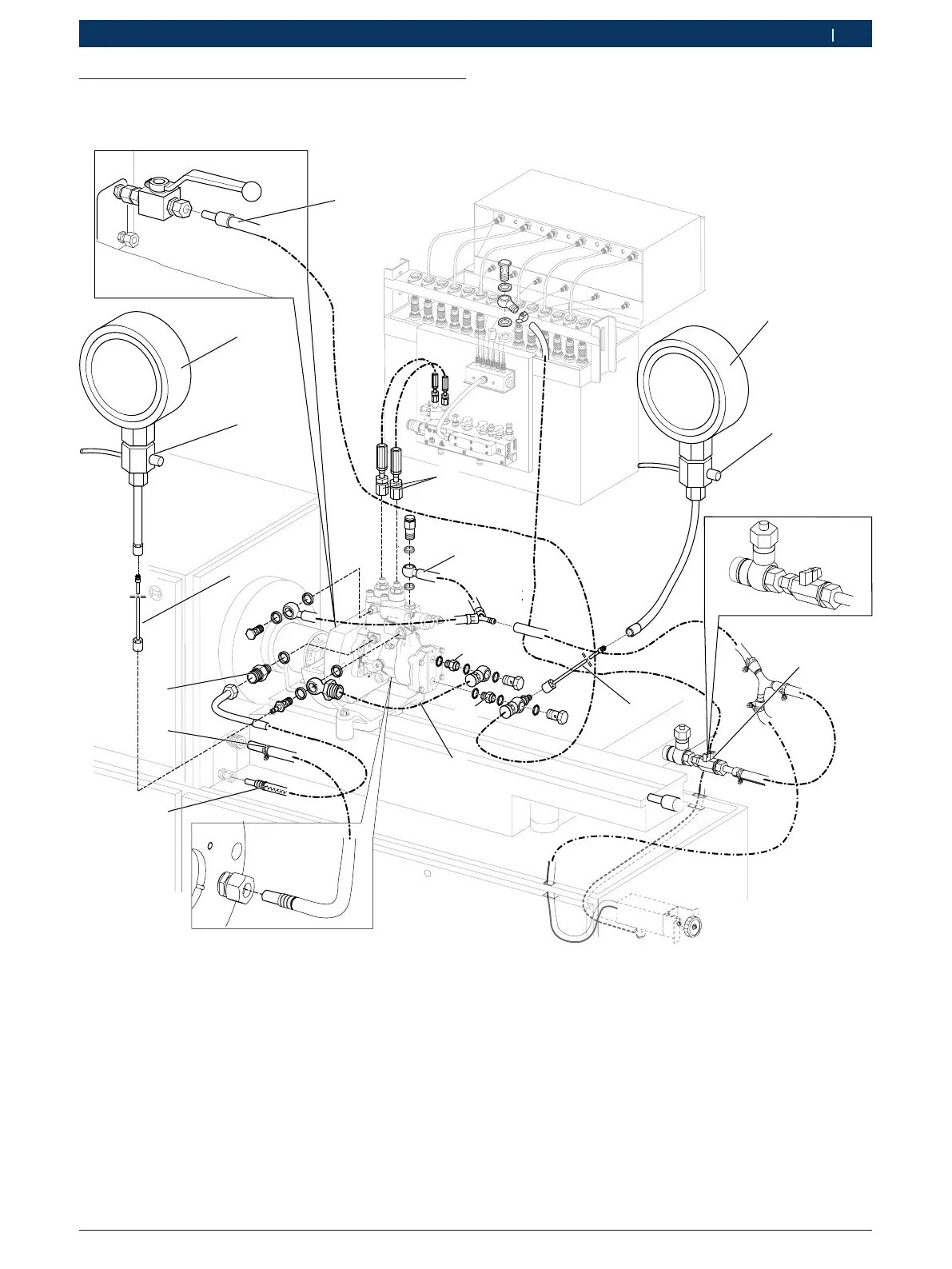

Şek. 3: Otomatik basınç kontrolü olmayan EPS815 hidrolik
bağlantısına genel bakış
1 Test yağı beslemesi için 2,4mmçapında akış kısma valflı, rakor
somunlu ve kesme halkalı hortum hattı 1680712367
2 Yüksek basınç hortumları 1687016064 ile yüksek basınç çıkış-
ları
3 Test yağı geri dönüşü için hortum hattı 1680712373
4 Dişli parça M16 x 1,5 / m14 x 1,5, OUT bağlantısı
5 Dişli parça M16 x 1,5 / m14 x 1,5, IN bağlantısı
6 Manometre 0986613103 (-1–5bar)
7 Manometre 0986613103 için boşaltma valfı seti
0986615075
8 Test yağı dönüşü kapama vanası
9 G 1/8 kavramalı hidrolik hortumu 1680712327
10 Rakor somunlu, kesme halkalı, M14x1,5 halka rakorlu ve test
adaptörlü hortum hattı 1680712202 (test yağı beslemesi)
11 EPS yağlama yağı beslemesi
12 EPS yağlama yağı geri dönüşü
13 G 1/8 kavramalı hidrolik hortumu 1680712327
14 Manometre 0986613102 için boşaltma valfı seti
0986615075
15 Manometre 0986613102 (0–16bar)
16 Dişli bağlantı ağzı 1683356133 ; ıkma torku M10x1=
8,5Nm– 11,5Nm
