Bosch CB 28 - Cb 28 液压连接; 不含自动压力调节

1 689 989 212 2014-10-31| Robert Bosch GmbH
检测准备工作 | 1 687 010 496 | 143 zh
4.2 CB 28 液压连接
4.2.1 不含自动压力调节
458897-11_Le
1
2
3
6
7
8
9
10
11
12
13
14
15
4
5
16

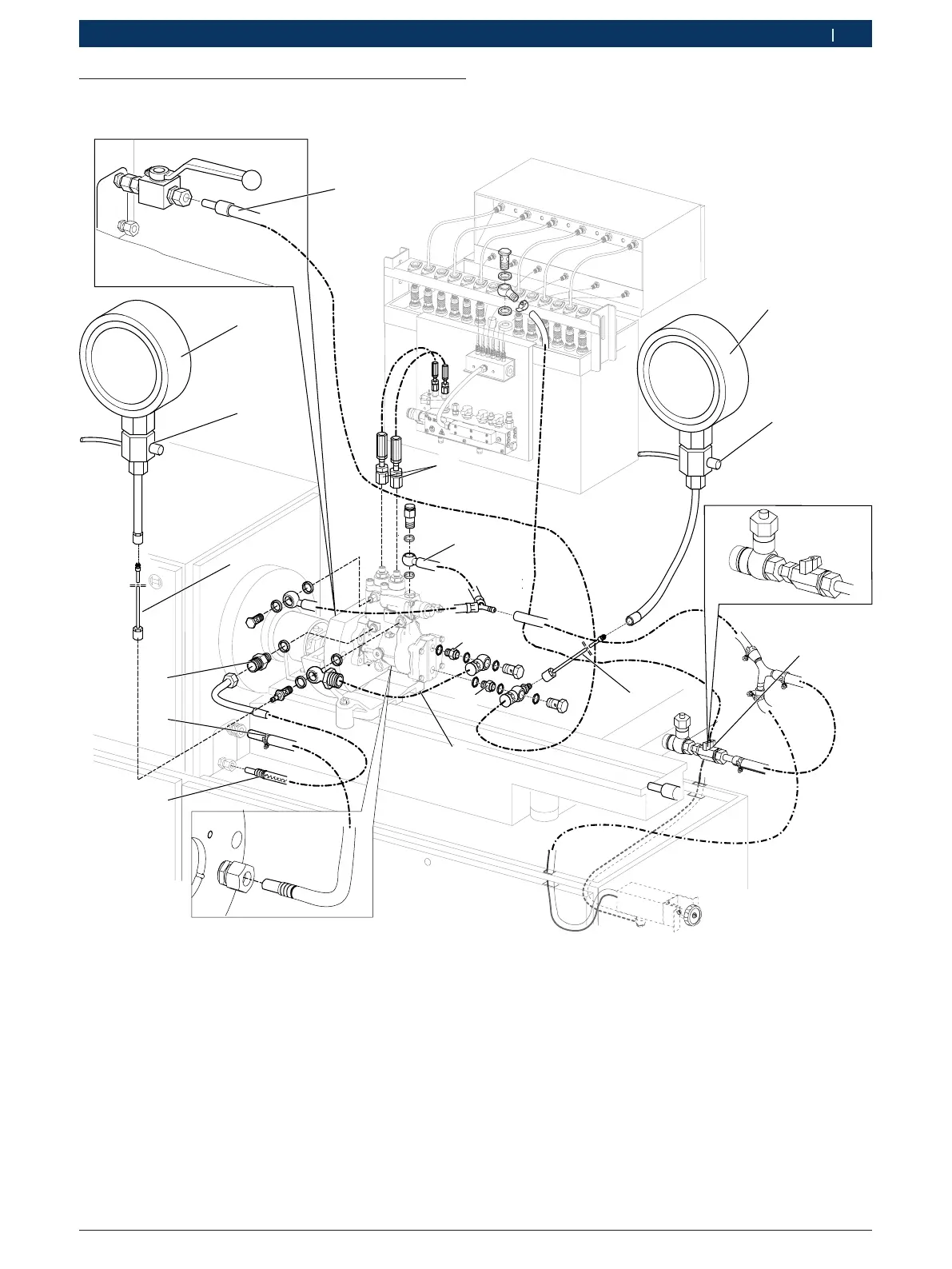

插图 3: EPS 815 液压连接概览（不含自动压力调节）
1 配备检测油入口流量节气门 D 2.4 mm 的软管管路 1 680 712 367，
带盖形螺母和切割环
2 带高压软管的高压输出端 1 687 016 064
3 检测油回流软管管路 1 680 712 373
4 螺纹接头 M16x1.5 / M14x1.5，接口 OUT
5 螺纹接头 M16x1.5 / M14x1.5，接口 IN
6 压力计 0 986 613 103 (-1 – 5 bar)
7 用于压力计 0 986 613 103 的排放阀部件套装 0 986 615 075
8 检测油回流闭塞栓
9 带 G 1/8 连接器的液压软管 1 680 712 327
10 软管管路 1 680 712 202（检测油入口，带盖形螺母、切割环、环
形套管 M14x1.5 和检测适配器）
11 EPS 润滑油入口
12 EPS 润滑油回流
13 带 G 1/8 连接器的液压软管 1 680 712 327
14 用于压力计 0 986 613 102 的排放阀部件套装 0 986 615 075
15 压力计 0 986 613 102 (0 – 16 bar)
16 螺纹套管 1 683 356 133; 拧紧扭矩 M10x1 =
8,5 Nm – 11,5 Nm。
