Подготовка к проверке | 1 687 010 496 | 135 ru
4.2.2 С автоматической регулировкой давления
LPC800
458897-09_Le
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
14
16
18

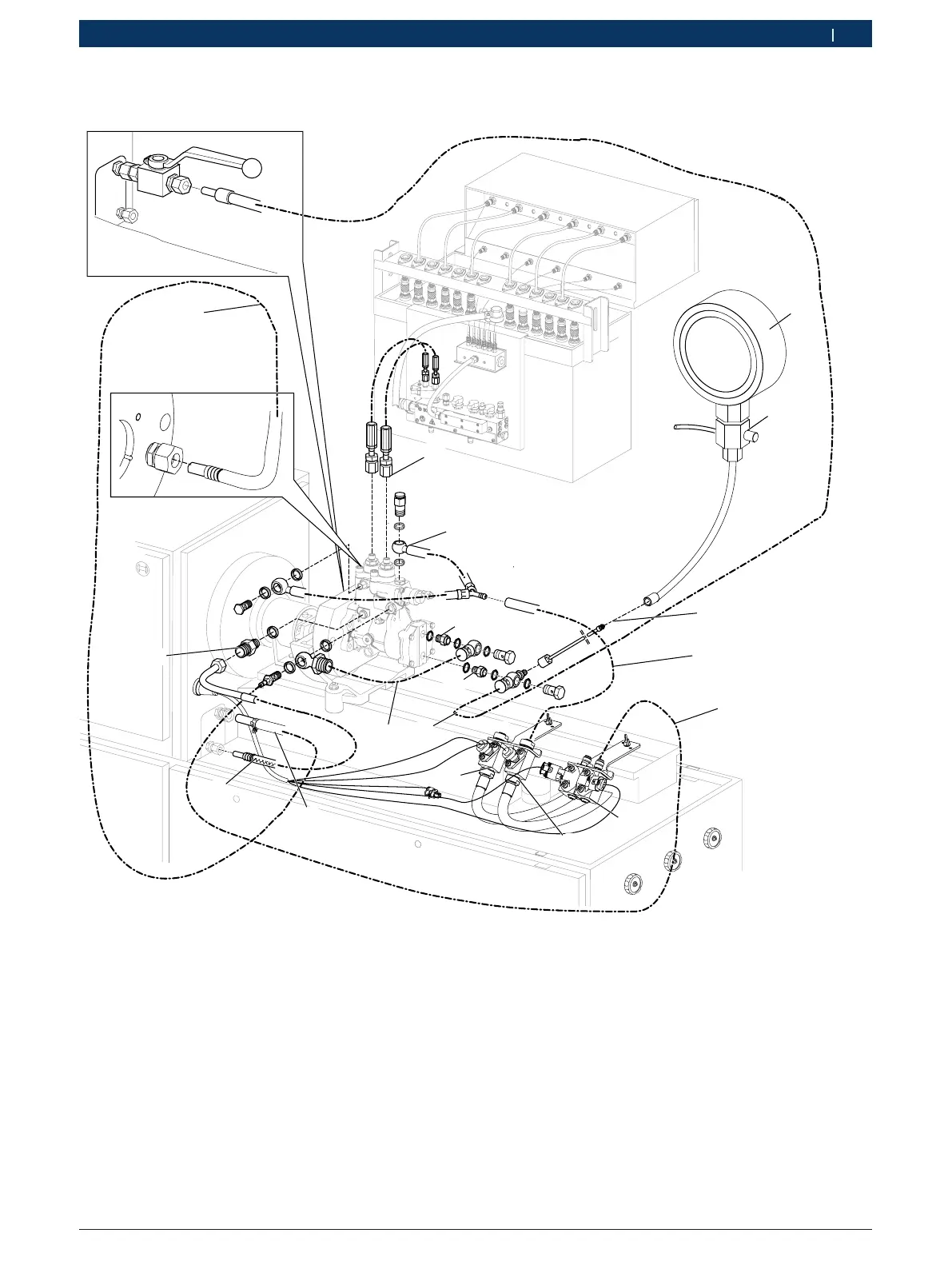

Рис. 4: Общий вид гидравлического подключения EPS815 с
автоматической регулировкой давления
1 Шлангопровод 1680712367 с ограничителем расхода
D2,4мм для подачи испытательного масла, накидной гайкой
и режущим кольцом
2 Выходы высокого давления со шлангами высокого давления
1687016064
3 Шлангопровод 1680712373 обратной линии испытательно-
го масла
4 Резьбовая деталь M16 x 1,5/М14 x 1,5, элемент соединения
OUT
5 Резьбовая деталь M16 x 1,5/М14 x 1,5, элемент соединения
IN
6 Манометр 0 986 613 103 (-1-5бар)
7 Комплект деталей для сливного вентиля 0 986 615 075 для
манометра 0986613103
8 Гидравлический шланг с муфтой G 1/8, 1680712327
9 Шланг к температурному датчику B47 (обратная линия испы-
тательного масла)
10 Шлангопровод к датчику давления B49 (давление подачи)
11 Датчик давления B49 (линия подачи испытательного масла)
12 Датчик давления B48 (пониженное давление), в открытом
виде
13 Датчик температуры B47 (обратная линия испытательного
масла)
14 Датчик температуры B46 (линия подачи испытательного мас-
ла), в открытом виде
15 Шлангопровод 1680712202 (линия подачи испытательного
масла) с накидными гайками, режущими кольцами, кольце-
вым штуцером M14x1,5 и испытательным адаптером
16 Обратная линия смазочного масла EPS815
17 Линия подачи смазочного масла EPS815
18 Резьбовой штуцер 1683356133; Момент затяжки M10x1=
8,5Нм— 11,5Нм
