4.2.2 Med automatisk trykregulering LPC800
458897-09_Le
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
14
16
18

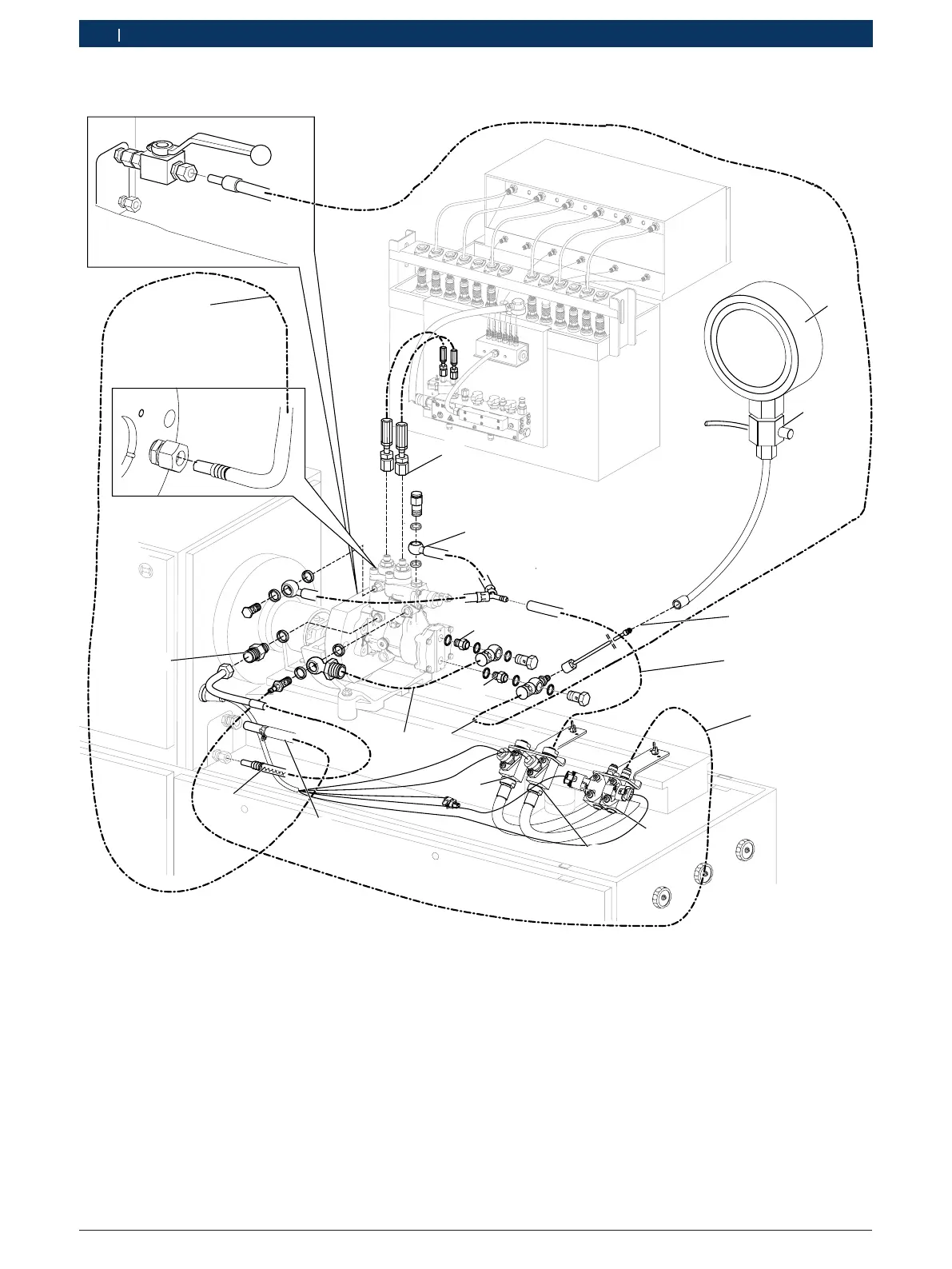

Fig. 4: Samlet oversigt over hydrauliktilslutning på EPS815
uden automatisk trykregulering LPS800
1 Slangeledning 1 680 712 367 med strømningsbegrænser
D2,4mm på prøveolietilløbet, med omløbermøtrik og skærering
2 Højtryksudgange med højtryksslanger 1 687 016 064
3 Slangeledning 1 680 712 373 til prøveolietilbageløb
4 Gevindstykke M16 x 1,5 / m14 x 1,5, tilslutning OUT
5 Gevindstykke M16 x 1,5 / m14 x 1,5, tilslutning IN
6 Manometer 0 986 613 103 (-1–5bar)
7 Komponentsæt aftapningsventil 0 986 615 075 til manometer
0986613103
8 Hydraulikslange med G 1/8 - kobling 1 680 712 327
9 Slangeledning til temperatursensor B47 (prøveoliereturløb)
10 Slangeledning til tryksensor B49 (indløbstryk)
11 Tryksensor B49 (prøveolieindløb)
12 Tryksensor B48 (undertryk), ikke aktiv
13 Temperatursensor B47 (prøveoliereturløb)
14 Temperatursensor B46 (prøveolieindløb) ikke aktiv
15 Slangeledning 1 680 712 202 (prøveolieindløb) med omløber-
møtrik, skæreringe, ringstudser M14x1,5 og prøveadapter
16 Smøreoliereturløb EPS 815
17 Smøreolieindløb EPS 815
18 Indskruningsstuds 1 683 356 133; Tilspændingsmoment
M10x1= 8,5Nm – 11,5Nm
