4. Test için hazırlık niteliğin-
deki işlemler
4.1 CB28 pompasının bağlanması
i Bu bölümde genel bir tanım sunulmaktadır. Pompanın
bağlanması için gerekli bağlama parçalarının ve bağlama
kavramalarının kullanımına ilişkin ayrıntılı bilgiler, Bosch
ESI[tronic]'teki ilgili ürün test talimatında sunulmaktadır.
! CB28 (şek.2, poz.6) pompasını EPS ünitesine bağla-
madan önce, pompa tahrik milinin çalışmasını ve pompa
gövdesini çatlaklara yönelik kontrol edin. Ağır işleyen veya
bloke tahrik miline sahip ve gövdesinde çatlaklar olan
pompaların bağlanmasına ve test edilmesine müsaade
edilmez.
! Gövde O-ringin (şek.1, poz.1) CB28'e monte edilmiş ol-
duğuna mutlaka dikkat edilmelidir (ayrıca bkz. ESI[tronic]
yedek parça listesi).
1

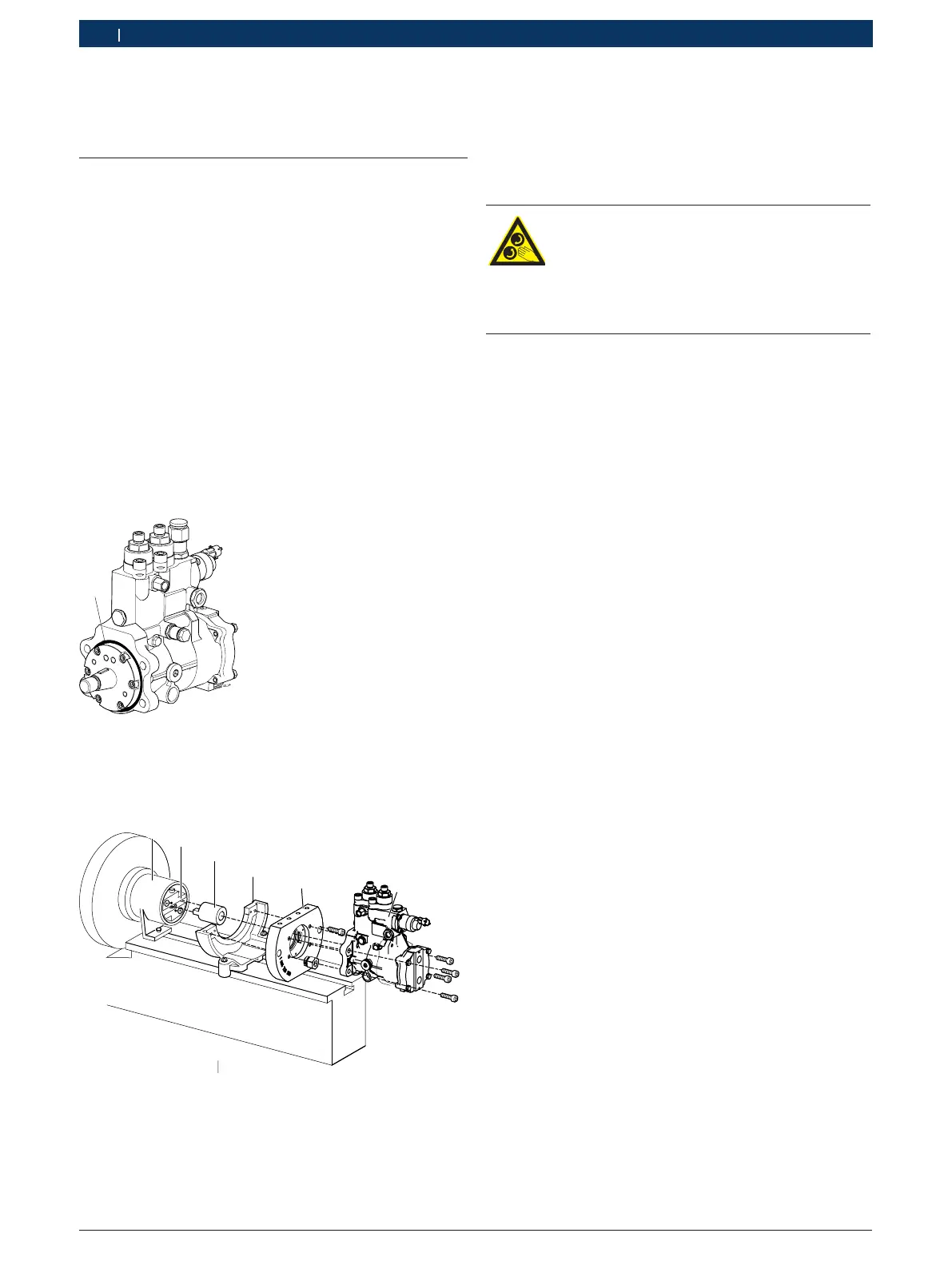

Şek. 1: CB28
1 CB28 flanşındaki O-ring
İşlem şekli:
458897-10_Le
1
2
3
4
5
6
Şek. 2: Pompanın bağlanması
1 Koruma kapağı
2 Tahrik kavraması
3 Kavrama yarı parçası
4 Bağlama braketi
5 4adet altı köşe başlı cıvata saklamak için 4kör delikli bağlama
flanşı (4 x M10 x 30 ISO 4017-8.8)
6 CB28
i Tahrik kavraması 1686401026 (şek.2, poz.2)
ve koruma kapağı 1685510148 (şek.2, poz.1)
EPS815'in teslimat kapsamına dahildir. Bağlama
braketi 1688010129 (şek.2, poz.4), EPS'de özel
aksesuardır ve test için temin edilmelidir.
Uyarı - İçeri çekilme tehlikesi!
Tahrikin çalışması sırasında dönen veya hare-
ketli parçalar, vücut uzuvlarını veya kıyafetle-
ri yakalayabilir ve içeri çekebilir.
¶ Koruma kapağını volana < 5cm bir uzaklık-
ta monte edin.
i Bağlama parçaları, tahrik kavramaları ve hortum-
lar için müsaade edilen sıkma torkları, Bosch
ESI[tronic]'teki ilgili ürün test talimatında sunulmak-
tadır.
1. Tahrik kavramasını (şek.2, poz.2) EPS'nin volanına
tespitleyin.
2. Koruma kapağını (şek.2, poz.1), volanın bulunduğu
yere kadar tahrik kavraması (şek.2, poz.2) üzerine
geçirin.
3. CB28'in yarım ay parçasını tahrik milinin oluğuna
yerleştirin.
4. Kavrama yarı parçasını (şek.2, poz.3) CB28'in
tahrik miline, yarım ay parçasının üzeri kapanacak
şekilde monte edin. Kontra yapmak için montaj anah-
tarı 1687951030 kullanın. Sıkma torku=
160Nm– 165Nm.
5. Montaj kovanını kavrama yarı parçasına geçirin.
6. Bağlama flanşının radyal mil keçesini ve montaj kova-
nını hafif yağlayın.
7. Bağlama flanşını (şek.2, poz.5) CB28'e 4adet altı
köşe başlı cıvata ile monte edin.
8. Montaj kovanını çıkarın.
9. CB28 pompasını bağlama flanşı ile birlikte bağlama
braketine (şek.2, poz.4) yerleştirin ve tespitleyin.
10. CB28 pompasını ittirerek tahrik kavramasına (şek.2,
poz.2) getirin.
11. CB28'in kavrama yarı parçasını (şek.2, poz.3) tah-
rik kavramasının (şek.2, poz.2) sıkıştırma çeneleri-
nin arasında sabitleyin.
12. Koruma kapağını (şek.2, poz.1) tahrik kavraması
(şek.2, poz.2) ve kavrama yarı parçası (şek.2,
poz.3) üzerine getirin ve tespitleyin.
13. EPS'nin volanını elinizle döndürün ve koruma kapağı
(şek.2, poz.1), tahrik kavraması (şek.2, poz.2) ve
kavrama yarı parçası (şek.2, poz.3) arasında sür-
tünme sesleri çıkmayacağından emin olun. Sürtün-
me sesleri çıktığında, koruma kapağının yerleşimini
düzeltin.
14. Bağlama braketini (şek.2, poz.4), her iki tespitleme
cıvatası ile bağlama konsoluna tespitleyin.
