1 689 989 212 2014-07-31| Robert Bosch GmbH
138 | 1 687 010 496 | Вывод из эксплуатацииru
7. Вывод из эксплуатации
7.1 Смена места установки
¶ При передаче 1 687 010 496 другим лицам необхо-
димо передать также всю документацию, входящую
в комплект поставки.
¶ 1 687 010 496 транспортировать только в фирмен-
ной или равноценной упаковке.
7.2 Удаление отходов и утилизация
7.2.1 Водоопасные вещества
! Масла и смазки, а также отходы, содержащие
масла и смазки (например, фильтры), являются
водоопасными веществами!
1. Водоопасные вещества не выбрасывать вканали-
зацию.
2. Водоопасные вещества подлежат утилизации со-
гласно действующим предписаниям.
7.2.2 1 687 010 496 и принадлежности
¶ 1 687 010 496 разобрать, рассортировать по ма-
териалам и утилизировать согласно действующим
предписаниям.
1 687 010 496, комплектующие детали и
упаковки необходимо утилизировать долж-
ным образом без нанесения вреда окружа-
ющей среде.
¶ Не утилизируйте 1 687 010 496 вместе с
бытовыми отходами.
Только для стран ЕС
1 687 010 496 подпадает под действие ев-
ропейской Директивы 2012/19/EG (WEEE).
Старые электрические и электронные при-
боры, включая провода и принадлеж ности,
а также аккумуляторы и батареи должны
быть утилизированы отдельно от бытовых
отходов.
¶ Воспользуйтесь для утилизации сущест-
вующими системами возврата исбора
отходов.
¶ При надлежащей утилизации
1 687 010 496 Вы не причиняете вреда
окружающей среде и здоровью людей.
6.4 Замена радиального уплотнения вала
Заменять радиальное уплотнение вала на зажимном
фланце 1685720356, если появились повреждения
на уплотняющей закраине или при проверке насоса
выявлена негерметичность.
1
2
3
4

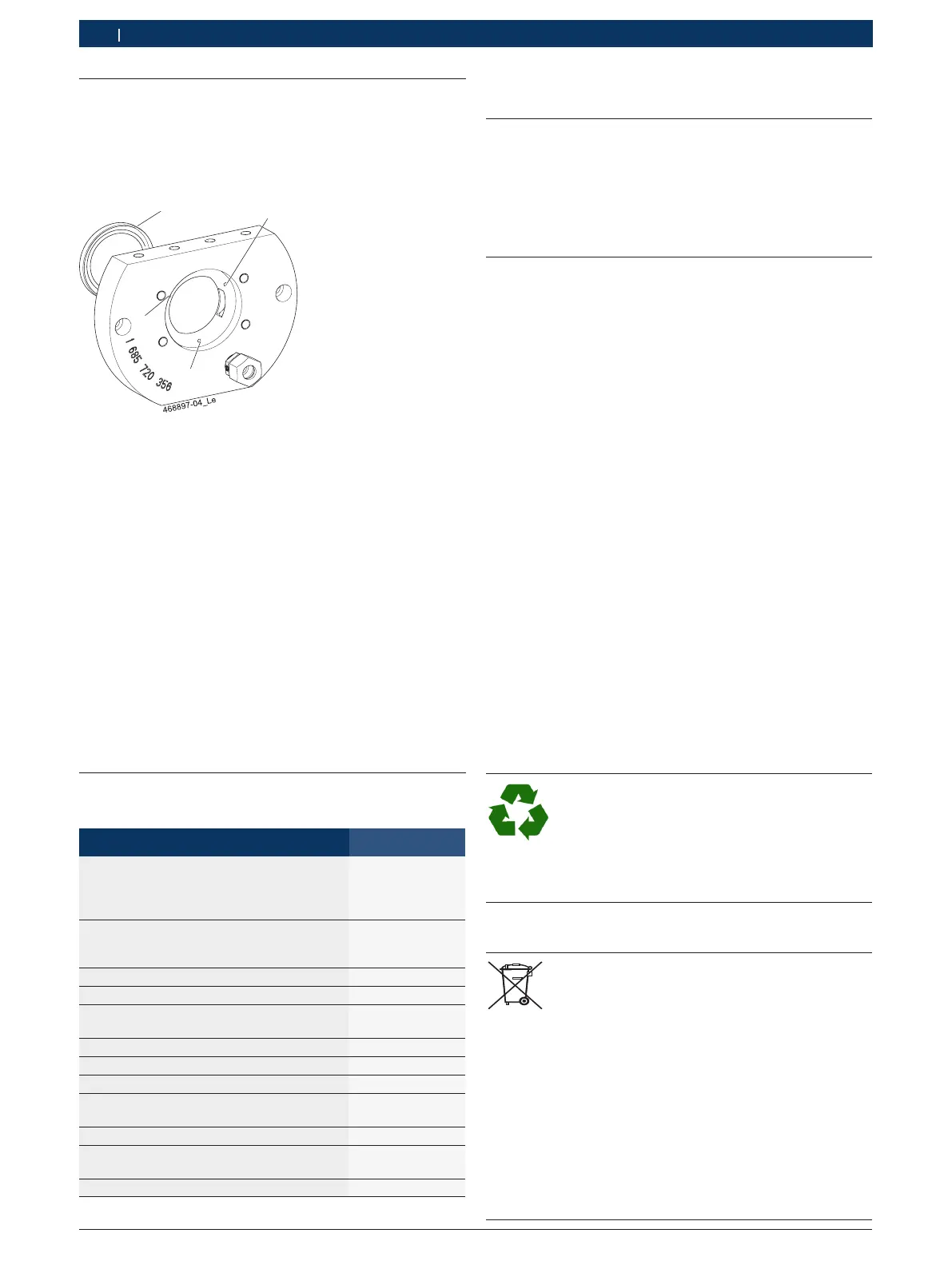

Рис. 7: Зажимной фланец с радиальным уплотнением вала
1. Выбить выколоткой (D = 3мм) через 3 отверстия
зажимного фланца (рис. 7, рис. 1, 2, 3) радиаль-
ное уплотнение вала (рис. 7, поз. 4) из своего
посадочного места
2. Нанести небольшое количество смазочного масла
снаружи на радиальное уплотнение вала и ровно
установить его на посадочное место зажимного
фланца.
3. Ручным прессом и вспомогательным монтажным
приспособлением (например ровная пластина,
полностью закрывающая радиальное уплотне-
ние вала) равномерно запрессовать радиальное
уплотнение вала.
4. После двухминутной паузы допрессовать радиаль-
ное уплотнение вала.
6.5 Запасные и быстроизнашивающие-
ся части
Наименование Номер изделия
Зажимной фланец (для фланца D = 85мм)
R Радиальное уплотнения вала (FKM - 60 x
80 x 7)
<)
R Резьбовое штуцерное соединение (G 1/2")
<)
1685720356
1680209032
1683391152
Полумуфта (D=24,8, M18 x 1,5)
<)
R Шестигранная гайка с буртиком (M18 x 1,5)
<)
R Кольцо круглого сечения (30 x 3мм)
<)
1686430059
1683314017
1680210134
Монтажная втулка 1680506040
Монтажный ключ 1687951030
Шлангопровод
<)
R Ниппель (G 1/8")
<)
1680712367
1684484012
Шлангопровод
<)
1680712202
Кольцевой штуцер (M14 x 1.5/ AD15/ 24°)
<)
1683385056
Шлангопровод
<)
1680712373
Испытательный адаптер
<)
R Ниппель (M8 x 1)
<)
0 986 613 091
0 986 613 089
Резьбовой штуцер (M10 x 1)
<)
l 1683356133
Полый болт (2 x 10 (3-4) по DIN
7643-9SMNPB2)
<)
2911201703
Резьбовая деталь (M14 x 1,5/M16 x 1,5)
<)
2413359003
<)
Быстроизнашивающиеся части
! Испытательное масло по ISO 4113 относится к
категории 1 отработавших масел. В маслах этой
категории не допускается наличие посторонних
примесей, таких как отработавшие масла других
категорий или бензина и дизельного топлива.
Коды отходов приведены в паспорте безопасности
на испытательное масло.
