Bosch CB 28 - 4 Preparação para O Teste; Fixar a CB

1 689 989 212 2014-10-31| Robert Bosch GmbH
70 | 1 687 010 496 | Preparação para o testept
4. Preparação para o teste
4.1 Fixar a CB28
i Será feita uma descrição geral. Para obter mais informa-
ções sobre o manuseio das peças de fixação e os acopla-
mentos de acionamento necessários para a fixação da
bomba, favor consultar as instruções de teste de produto
correspondentes na Bosch ESI[tronic].
! Antes de fixar a bomba CB28 (fig. 2, pos. 6) na EPS,
verifique a mobilidade do eixo de acionamento da bomba
e se a carcaça de bomba apresenta fissuras. Não é permi-
tido fixar ou testar bombas com eixo de acionamento de
difícil funcionamento ou bloqueado e fissuras na carcaça.
! Observe obrigatoriamente se o O-Ring da carcaça (fig.1,
pos.1) está montado na CB28 (ver também Lista de
peças de reposição ESI[tronic]).
1

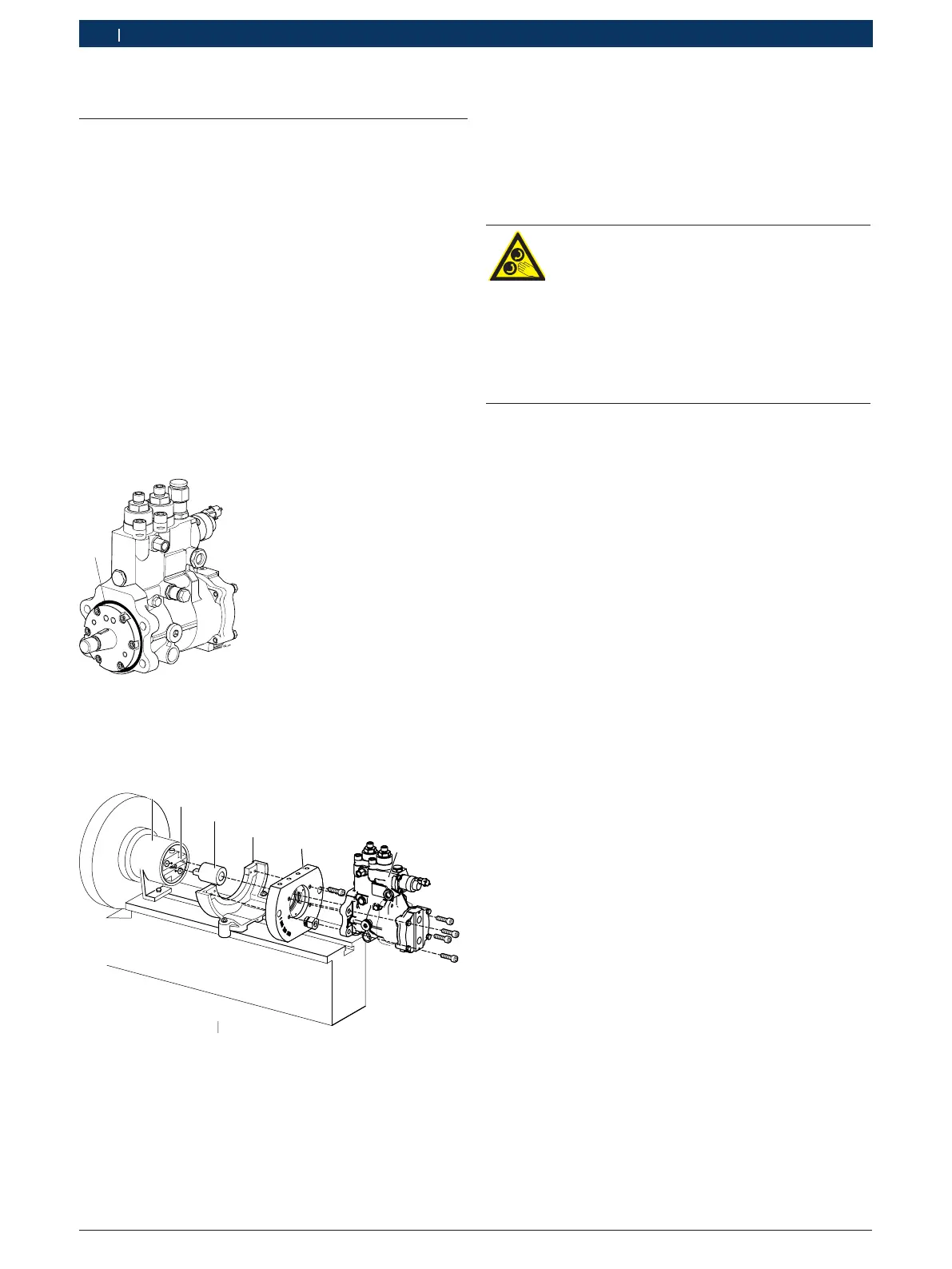

Fig. 1: CB28
1 O-Ring do flange CB28
Modo de procedimento:
458897-10_Le
1
2
3
4
5
6
Fig. 2: Fixação da bomba
1 Cobertura protetora
2 Acoplamento de acionamento
3 Semi-acoplamento
4 Esquadro de fixação
5 Flange de fixação com 4 furos cegos para armazenamento dos
4 parafusos sextavados (4 x M10 x 30 ISO 4017-8.8)
6 CB28
i O acoplamento de acionamento 1686401026 (fig.2,
pos. 2) e a cobertura protetora 1685510148 (fig.2,
pos. 1) estão incluídos no âmbito do fornecimento da
EPS815. O esquadro de fixação 1 688 010 129 (fig.2,
pos.4) é um acessório especial na EPS e tem que ser
adquirido para o teste.
Atenção - Perigo de ser puxado pela máqui-
na!
Quando o acionamento estiver em funciona-
mento, existe o risco de partes do corpo ou
peças de roupa serem apanhadas e puxadas
pelo mecanismo através de peças em rota-
ção ou em movimento.
¶ Montar a cobertura protetora com uma
distância < 5cm em relação ao volante.
i Os torques de aperto permitidos para as peças de fixa-
ção, os acoplamentos de acionamento e as mangueiras
de serviço podem ser consultados nas instruções de
teste de produto correspondentes na Bosch ESI[tronic].
1. Fixar o acoplamento de acionamento (fig.2, pos.2)
ao volante da EPS.
2. Deslizar a cobertura protetora (fig.2, pos.1) sobre o aco-
plamento de acionamento (fig.2, pos.2) até o volante.
3. Colocar a anilha elástica da CB28 na ranhura do eixo de
acionamento.
4. Montar o semi-acoplamento (fig.2, pos.3) no eixo
de acionamento da CB28 de modo que a anilha
elástica fique coberta. Utilizar a chave de montagem
1687951030 para apoio. Torque de aperto =
160Nm – 165Nm.
5. Colocar a bucha de montagem no semi-acoplamento.
6. Lubrificar levemente o anel de vedação do eixo rotativo
radial do flange de fixação e a bucha de montagem.
7. Montar o flange de fixação (fig.2, pos.5) na CB28 com
os 4 parafusos sextavados.
8. Remover a bucha de montagem.
9. Colocar e fixar a CB28 com o flange de fixação no es-
quadro de fixação (fig.2, pos.4).
10. Deslizar a CB28 para o acoplamento de acionamento
(fig.2, pos.2).
11. Prender o semi-acoplamento (fig.2, pos.3) da CB 28
entre os grampos de retenção do acoplamento de acio-
namento (fig.2, pos. 2).
12. Deslizar e fixar a cobertura protetora (fig.2, pos.1)
sobre o acoplamento de acionamento (fig.2, pos. 2) e o
semi-acoplamento (fig.2, pos.3).
13. Girar manualmente o volante da EPS e assegurar que não
sejam emitidos ruídos de raspagem entre a cobertura
protetora (fig.2, pos.1), o acoplamento de acionamento
(fig.2, pos. 2) e o semi-acoplamento (fig.2, pos.3). Caso
ocorram ruídos de raspagem, corrigir a colocação da
cobertura protetora.
