4.2 Podłączenie hydrauliczne pompy CB28
4.2.1 Bez automatycznej regulacji ciśnienia
458897-11_Le
1
2
3
6
7
8
9
10
11
12
13
14
15
4
5
16

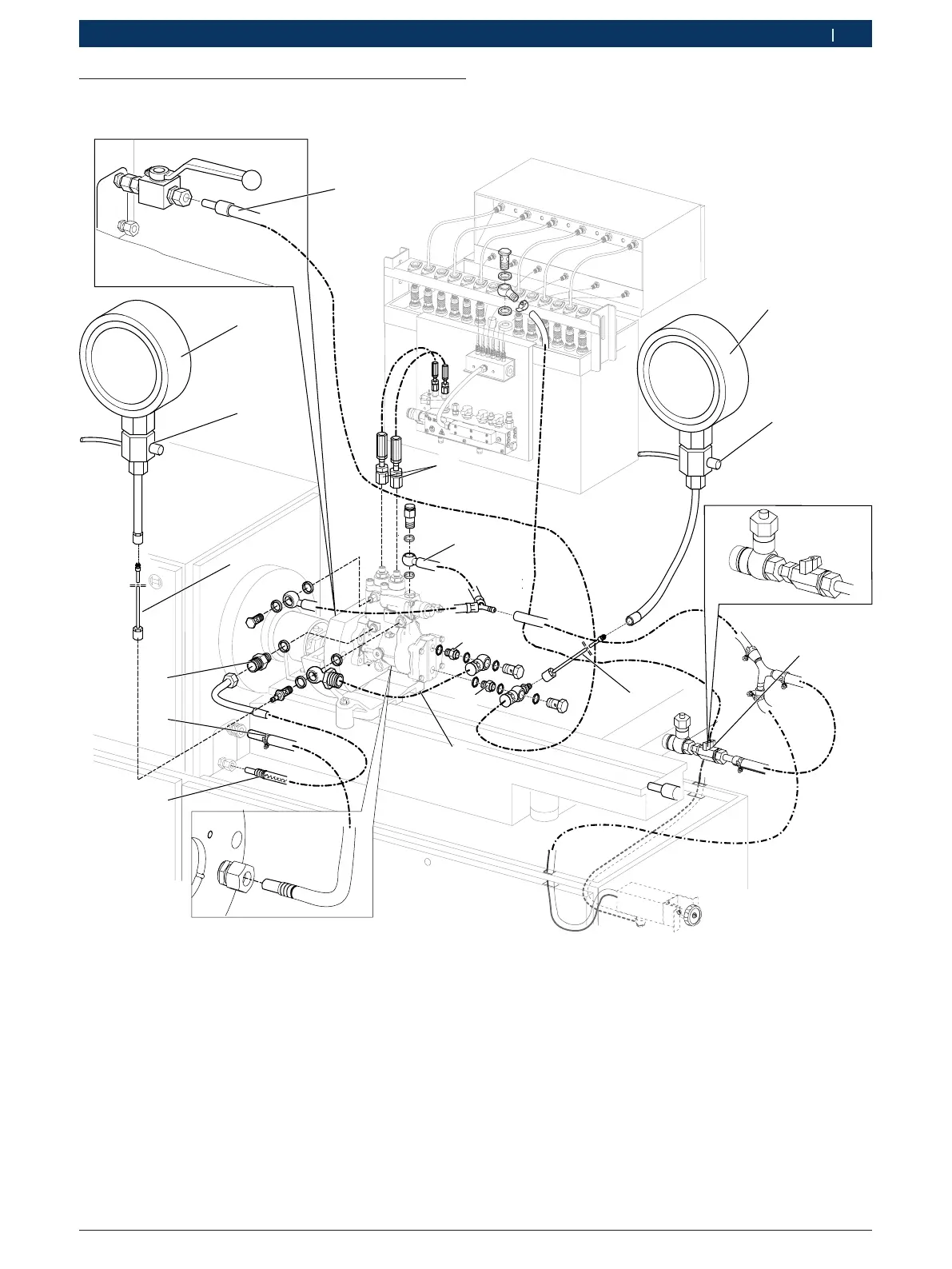

Rys. 3: Schemat ogólny przyłącza hydraulicznego stanowiska
EPS815 bez automatycznej regulacji ciśnienia
1 Wąż 1 680 712 367 zdławikiem D2,4mm na dopływie oleju te-
stowego; znakrętką złączkową i pierścieniem samogwintującym
2 Wyjścia wysokociśnieniowe zwężami wysokociśnieniowymi 1
687 016 064
3 Wąż 1 680 712 373 odpływu oleju testowego
4 Złączka gwintowana M16 x 1,5 / m14 x 1,5; przyłącze OUT
5 Złączka gwintowana M16 x 1,5 / m14 x 1,5; przyłącze IN
6 Manometr 0 986 613 103 (od -1 do 5barów)
7 Zestaw części – zawór spustowy 0 986 615 075 do manometru
0986613103
8 Zawór odcinający na powrocie oleju testowego
9 Wąż hydrauliczny ze złączką G 1/8 1 680 712 327
10 Wąż 1 680 712 202 (dopływ oleju kontrolnego znakrętkami
złączkowymi, pierścieniami samogwintującymi, króćcem pier-
ścieniowym M14x1,5 iadapterem kontrolnym)
11 Dopływ oleju smarnego stanowiska EPS
12 Powrót oleju smarnego EPS
13 Wąż hydrauliczny ze złączką G 1/8 1 680 712 327
14 Zestaw części – zawór spustowy 0 986 615 075 do manometru
0986613102
15 Manometr 0 986 613 102 (od 0 do 16barów)
16 Króciec wkręcany 1 683 356 133; Moment dokręcania M10x1=
8,5Nm - 11,5Nm
