Preparación para la comprobación | 1 687 010 496 | 35 es
4.2 Conectar hidráulicamente la CB 28
4.2.1 Sin regulación automática de la presión
458897-11_Le
1
2
3
6
7
8
9
10
11
12
13
14
15
4
5
16

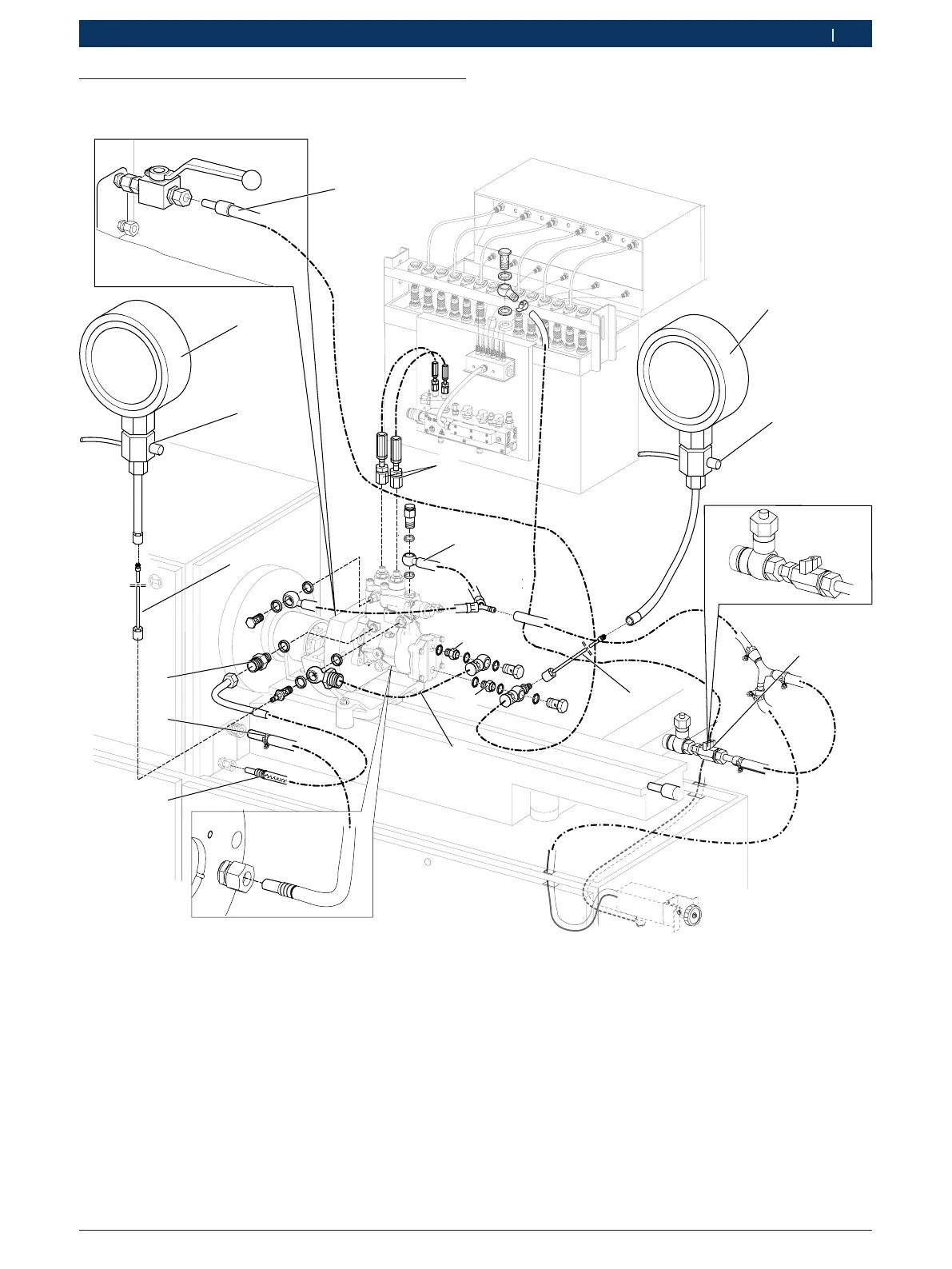

Fig. 3: Vista general de la conexión hidráulica EPS815 sin regu-
lación automática de la presión
1 Tubo flexible 1 680 712 367 con estrangulación de paso
D2,4mm para alimentación de aceite de ensayo; con tuerca de
reducción y anillo cortante
2 Salidas de alta presión con manguera de alta presión 1 687 016
064
3 Tubo flexible 1 680 712 373 para retorno de aceite de ensayo
4 Pieza roscada M16 x 1,5 / m14 x 1,5, conexión OUT
5 Pieza roscada M16 x 1,5 / m14 x 1,5, conexión IN
6 Manómetro 0 986 613 103 (-1–5bar)
7 Juego de piezas válvula de descarga 0 986 615 075 para manó-
metro 0986613103
8 Llave de paso retorno de aceite de ensayo
9 Tubo hidráulico con acoplamiento G 1/8 1 680 712 327
10 Tubo flexible 1 680 712 202 (alimentación de aceite de en-
sayo con tuercas de racor, anillos cortantes, empalme anular
M14x1,5 y adaptador de comprobación
11 Empalme de alimentación de aceite lubricante EPS
12 Empalme de retorno del aceite lubricante EPS
13 Tubo hidráulico con acoplamiento G 1/8 1 680 712 327
14 Juego de piezas válvula de descarga 0 986 615 075 para manó-
metro 0986613102
15 Manómetro 0 986 613 102 (0–16bar)
16 Empalme de rosca 1 683 356 133; Par de 'apriete M10x1=
8,5Nm – 11,5Nm
