Bosch CB 28 - CB 28 Hydraulisch Aansluiten; Zonder Automatische Drukregeling

1 689 989 212 2014-10-31| Robert Bosch GmbH
62 | 1 687 010 496 | Voorbereiding van de controlenl
4.2 CB 28 hydraulisch aansluiten
4.2.1 Zonder automatische drukregeling
458897-11_Le
1
2
3
6
7
8
9
10
11
12
13
14
15
4
5
16

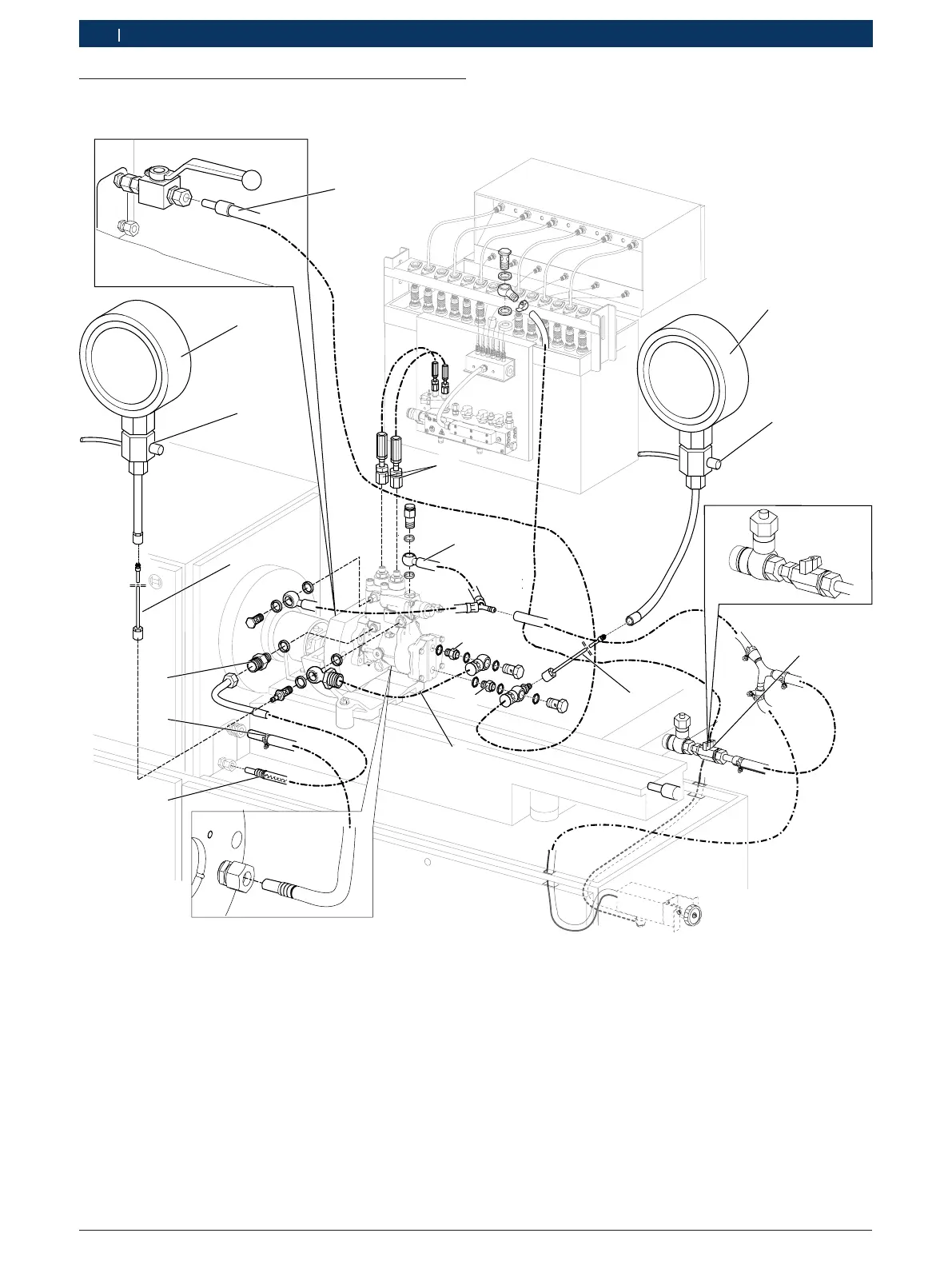

Afb. 3: Totaaloverzicht hydraulische aansluiting EPS815 zonder
automatische drukregeling
1 slangleiding 1 680 712 367 met doorstroomsmoring D2,4mm
voor testolietoevoer, met wartelmoer en snijring
2 Hogedruk-uitgangen met hogedrukslang 1 687 016 064
3 Slangleiding 1 680 712 373 voor testolieretour
4 Schroefdraadstuk M16 x 1,5 / m14 x 1,5, aansluiting OUT
5 Schroefdraadstuk M16 x 1,5 / m14 x 1,5, aansluiting OUT
6 Manometer 0 986 613 103 (-1–5bar)
7 Onderdelenset aftapventiel 0 986 615 075 voor manometer
0986613103
8 Afsluitkraan testolieretour
9 Hydraulische slang met G 1/8 - koppeling 1 680 712 327
10 Slangleiding 1 680 712 202 (testolietoevoer met wartelmoeren,
snijringen, ringaansluitingen M14x1,5 en testadapter
11 Smeerolietoevoer EPS
12 Smeerolieretour EPS
13 Hydraulische slang met G 1/8 - koppeling 1 680 712 327
14 Onderdelenset aftapventiel 0 986 615 075 voor manometer
0986613102
15 Manometer 0 986 613 102 (0–16bar)
16 Inschroefaansluitstomp 1 683 356 133; Aandraaimomenten
M10x1= 8,5Nm - 11,5Nm
