106 | 1 687 010 496 | Przygotowania do badaniapl
4. Przygotowania do badania
4.1 Zamocowanie pompy CB28
i Poniżej zamieszczono opis ogólny. Szczegółowe in-
formacje dotyczące używania elementów mocujących
isprzęgieł napędowych potrzebnych do zamocowa-
nia pompy znajdują się wodpowiedniej instrukcji
testowania wsystemie Bosch ESI[tronic].
! Przed zamocowaniem pompy CB28 (rys.2, poz.6)
na stanowisku EPS należy sprawdzić, czy wałek
napędowy pompy obraca się swobodnie iczy obudo-
wa pompy nie ma pęknięć. Nie wolno mocować ani
testować pomp zciężko obracającym się lub zablo-
kowanym wałkiem napędowym ipopękaną obudową.
! Koniecznie upewnić się, że o-ring obudowy (rys. 1,
poz. 1) jest zamontowany na pompie CB28 (patrz
także lista części zamiennych ESI[tronic]).
1

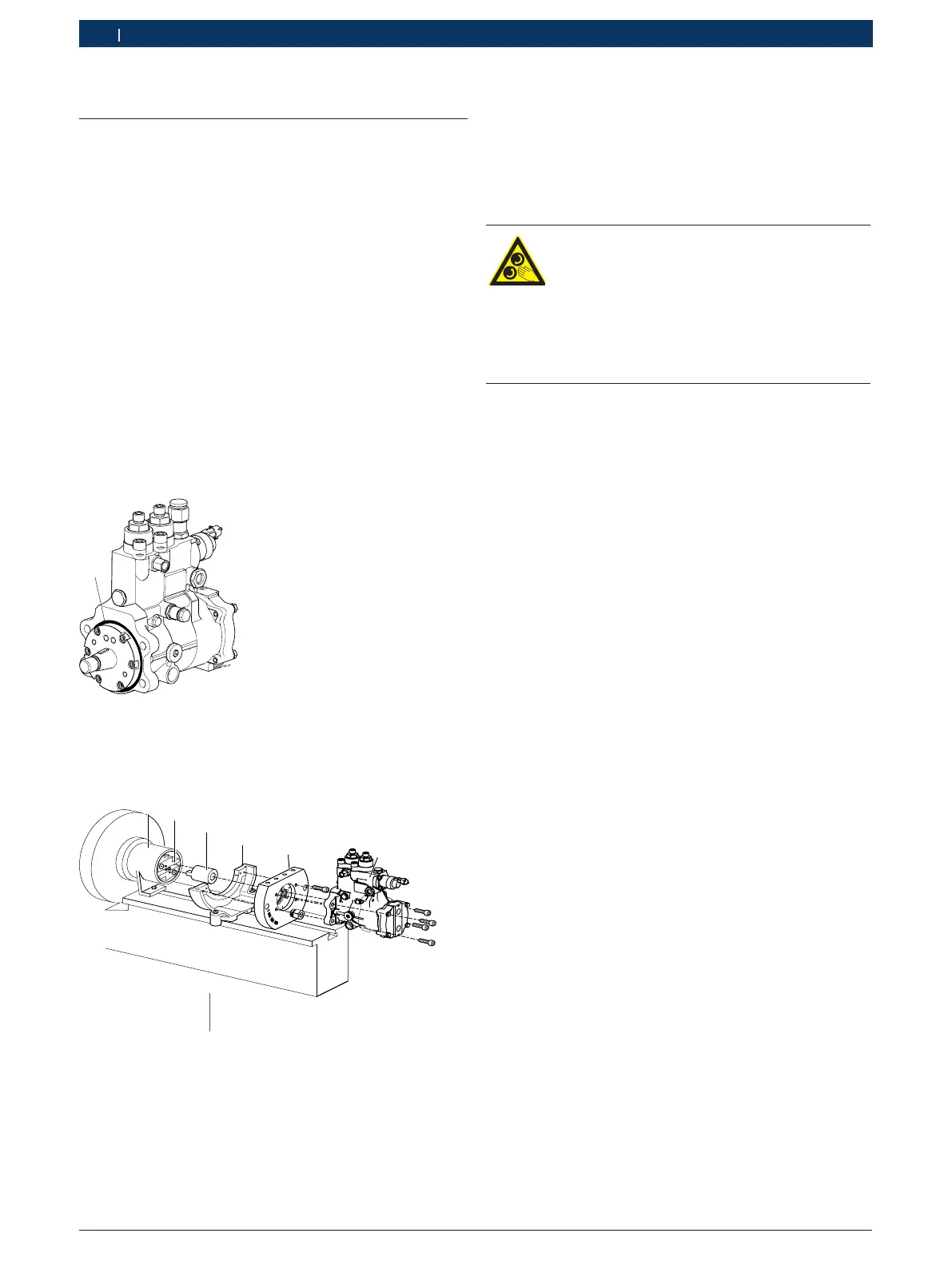

Rys. 1: CB28
1 Kołnierz pompy CB28 zo-ringiem
Sposób postępowania:
458897-10_Le
1
2
3
4
5
6
Rys. 2: Zamocowanie pompy
1 kołpak ochronny
2 sprzęgło napędu
3 połówka sprzęgła
4 kątownik mocujący
5 kołnierz mocujący z4otworami nieprzelotowymi do przecho-
wywania 4śrub sześciokątnych (4 x M10 x 30 ISO 4017-8.8)
6 CB28
i Sprzęgło napędowe 1 686 401 026 (rys. 2, poz. 2) ipo-
krywa ochronna 1 685 510 148 (rys. 2, poz. 1) znajdują
się wzakresie dostawy stanowiska EPS815. Kątownik
mocujący 1 688 010 129 (rys. 2, poz. 4) należy do ak-
cesoriów dodatkowych stanowiska EPS ikonieczne jest
jego zakupienie na potrzeby badania.
Ostrzeżenie - niebezpieczeństwo wciągnię-
cia!
Obracające się lub poruszające się części
podczas pracy napędu mogą spowodować
wciągnięcie części ciała czy elementów
odzieży.
¶ Pokrywę ochronną należy zamontować w
odległości < 5cm od koła zamachowego.
i Dopuszczalne momenty dokręcania elementów mo-
cujących, sprzęgieł napędowych iwęży podane są
wodpowiedniej instrukcji testowania wsystemie Bosch
ESI[tronic].
1. Zamocować sprzęgło napędowe (rys. 2, poz. 2) na kole
zamachowym stanowiska EPS.
2. Nasunąć pokrywę ochronną (rys. 2, poz. 1) na sprzęgło
napędowe (rys. 2, poz. 2) aż do koła zamachowego.
3. Włożyć wpust czółenkowy pompy CB28 do rowka wału
napędowego.
4. Zamontować połówkę sprzęgła (rys. 2, poz.3) na wale
napędowym pompy CB28 wtaki sposób, aby wpust
czółenkowy został przykryty. Do podtrzymywania użyć
klucza montażowego 1 687 951 030. Moment dokręca-
nia = 160Nm - 165Nm.
5. Założyć tuleję montażową na połówkę sprzęgła.
6. Naoliwić lekko promieniowy pierścień uszczelniający
wału ituleję montażową.
7. Zamontować kołnierz mocujący (rys.2, poz.5) na pom-
pie CB28 za pomocą 4 śrub sześciokątnych.
8. Zdjąć tuleję montażową.
9. Ustawić pompę CB28 zkołnierzem mocującym na ką-
towniku (rys. 2, poz. 4) iprzymocować.
10. Przesunąć pompę CB28 wkierunku sprzęgła napędowe-
go (rys. 2, poz. 2).
11. Zamocować połówkę sprzęgła (rys. 2, poz. 3) pompy
CB28 między szczękami sprzęgła napędowego (rys. 2,
poz. 2).
12. Nasunąć pokrywę ochronną (rys. 2, poz. 1) na sprzęgło
napędowe (rys. 2, poz. 2) ipołówkę sprzęgła (rys. 2, poz.
3) izamocować.
13. Ręcznie obrócić koło zamachowe stanowiska EPS
iupewnić się, że między pokrywą ochronną (rys. 2, poz.
1), sprzęgłem napędowym (rys. 2, poz. 2) ipołówką
sprzęgła (rys. 2, poz. 3) nie występują odgłosy tarcia.
Wrazie występowania odgłosów tarcia skorygować
zamocowanie pokrywy ochronnej.
14. Przykręcić kątownik mocujący (rys. 2, poz. 4) dwiema
śrubami mocującymi do wspornika.
