Testauksen valmistelu | 1 687 010 496 | 79 fi
4. Testauksen valmistelu
4.1 Kiinnitys CB 28
i Seuraavassa on esitetty yleinen kuvaus. Lisätietoa
kiinnitysosien ja käyttökytkimien, joita tarvitaan pum-
pun kiinnitykseen, käsittelystä, löytyy vastaavasta
tuotteiden testausohjeista Bosch ESI[tronic].
! Ennen CB28-pumpun (kuva2, osa6) kiinnittämistä
EPS:ään, tarkasta pumpun käyttöakselin liikkuvuus ja
ettei pumppukotelossa ole halkeamia. Jos pumpun
käyttöakseli on jäykkä tai tukossa ja kotelossa on
halkeamia, ei pumppua saa kiinnittää ja tarkastaa.
! Varmista ehdottomasti, että kotelon O-rengas (kuva
1, osa1) on asennettu CB28-pumppuun (ks. myös
varaosaluettelo ESI[tronic]).
1

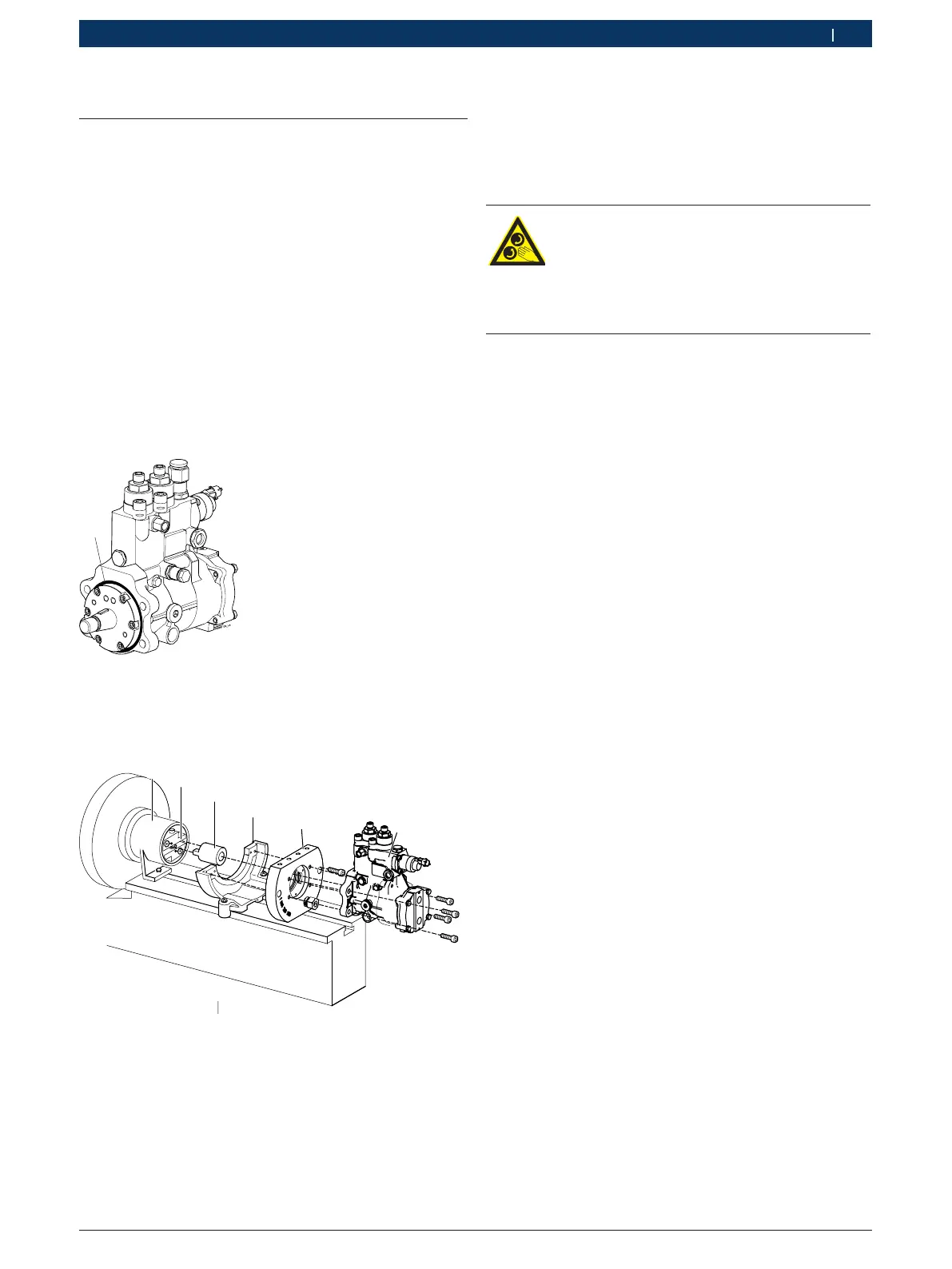

Kuva 1: CB28
1 CB28 laippa O-rengas
Toimintavaiheet:
458897-10_Le
1
2
3
4
5
6
Kuva 2: Pumpun kiinnitys
1 Suojakupu
2 Käyttökytkin
3 Kytkinpuolikas
4 Kiinnityskulma
5 Kiinnityslaippa sekä 4 valeporausta, 4:n kuusioruuvin säilyttä-
miseen (4 x M10 x 30 ISO 4017-8.8)
6 CB28
i Käyttökytkin 1686401026 (kuva 2, osa 2) ja
suojakupu 1685510148 (kuva 2, osa 1) kuu-
luvat EPS815:n toimitukseen. Kiinnityskulma
1 688 010 129 (kuva 2, osa 4) on EPS:n erikoislisäva-
ruste ja se täytyy hankkia testiä varten.
Varoitus - Liikkuvia osia on varottava!
Pyörivät ja liikkuvat osat voivat tarttua kiinni
vaatteisiin tai kehon osiin ja vetää ne muka-
naan laitteen sisään.
¶ Asenna suojus < 5 cm etäisyydelle vauhti-
pyörästä.
i Kiinnitysosien, käyttökytkinten ja letkujen sallitut
kiristys-vääntömomentit löytyvät vastaavasta tuottei-
den testausohjeista Bosch ESI[tronic].
1. Kiinnitä käyttökytkin (kuva 2, osa 2) EPS:n vauhtipyö-
rään.
2. Työnnä suojakupua 1685510148 (kuva 2, osa 1)
käyttökytkimen (kuva 2, osa2) kautta vauhtipyörään
asti.
3. Aseta CB28-pumpun levyjousi käyttöakselin uraan.
4. Asenna kytkinpuolisko (kuva2, osa3) CB28-pum-
pun käyttöakselin päälle siten, että levyjousi peittyy.
Pidä asennusavainta 1687951030 vasten. Kiristys-
tiukkuus= 160Nm – 165Nm.
5. Aseta asennushylsy kytkimen puoliskon päälle.
6. Öljyä kiinnityslaipan radiaaliakselin tiivisterengas ja
asennusholkki kevyesti.
7. Asenna kiinnityslaippa (kuva2, osa5) CB28-pump-
puun 4:llä kuusioruuvilla.
8. Poista asennushylsy.
9. Kiinnitä CB28 kiinnityslaipan kanssa kiinnityskul-
maan (kuva2, osa4).
10. Työnnä CB28 käyttökytkimelle (kuva2, osa2).
11. Kiinnitä CB28:n kytkinpuolikas (kuva2, osa3) kiin-
nitysleukojen ja käyttökytkimen (kuva2, osa2) väliin.
12. Työnnä suojakupu (kuva 2, osa 1) käyttökytkimen
(kuva 2, osa2) ja kytkimenpuoliskon (kuva 2, osa 3)
yli ja kiinnitä paikoilleen.
13. Käännä EPS:n vauhtipyörää käsin ja varmista, ettei
suojakuvun (kuva 2, osa 1), käyttökytkimen (kuva 2,
osa 2) ja kytkimenpuolikkaan (kuva 2, osa3) välistä
kuulu hankausääntä. Jos hankausääniä kuuluu, kor-
jaa suojuksen asentoa.
14. Kiinnitä kiinnityskulma (kuva 2, osa.4) molempien
kiinnitysruuvien avulla kiinnityskonsoliin.
