1 689 989 212 2014-10-31| Robert Bosch GmbH
Voorbereiding van de controle | 1 687 010 496 | 61 nl
4. Voorbereiding van de con-
trole
4.1 CB 28 opspannen
i Hierna volgt een algemene beschrijving. Meer
informatie over het gebruik van de opspandelen en
aandrijfkoppelingen, die voor het opspannen van de
pomp nodig zijn, vindt u in de bijbehorende test-
handleiding in de Bosch ESI[tronic].
! Controleer vóór het opspannen van de CB28 (afb.2,
pos.6) EPS, of de pompaandrijfas goed loopt en
controleer de pompbehuizing op scheuren. Pompen
met een stroeflopende of geblokkeerde aandrijfas en
met scheuren in de behuizing mogen niet opgespan-
nen en getest worden.
! Let er op, dat de O-ring van de behuizing (afb.1,
pos.1) op de CB28 is gemonteerd (zie ook de on-
derdelenlijst ESI[tronic]).
1

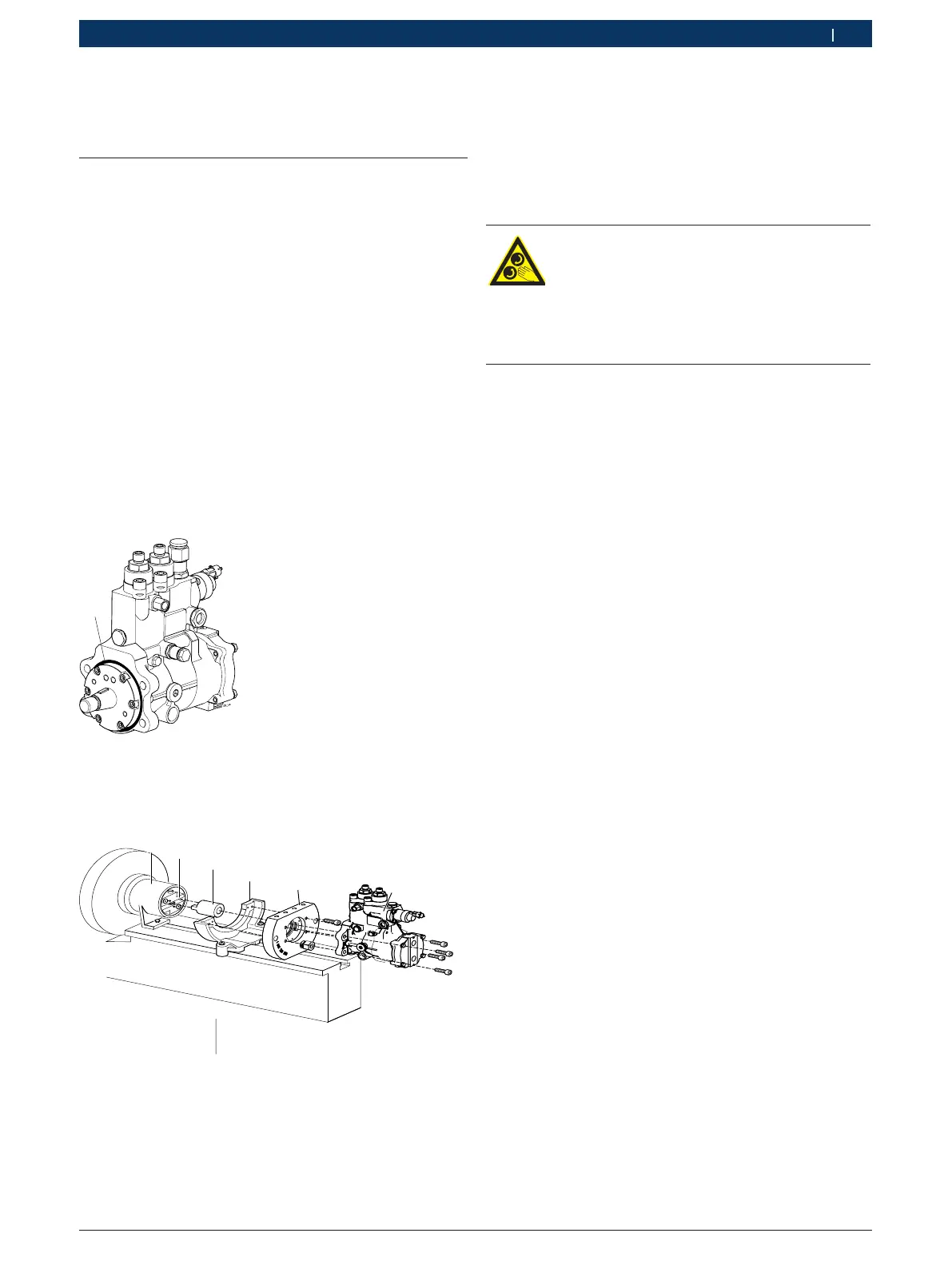

Afb. 1: CB28
1 CB28 flens O-ring
Werkwijze:
458897-10_Le
1
2
3
4
5
6
Afb. 2: Pompinspanning
1 Beschermkap
2 Aandrijfkoppeling
3 koppelingshelft
4 Bevestigingshoekstuk
5 Opspanflens met 4 boringen voor bewaren van de 4 zeskant-
bouten (4 x M10 x 30 ISO 4017-8.8)
6 CB28
i De aandrijfkoppeling 1686401026 (afb.2, pos. 2)
en de beschermkap 1685510148 (afb.2, pos. 1)
zijn meegeleverd met de EPS815. De opspanhoek
1 688 010 129 (afb.2, pos.4) is speciaal toebeho-
ren bij de EPS en moet voor de test worden aange-
schaft.
Waarschuwing - aangrijpingsgevaar!
Door draaiende of bewegende delen bij
actieve aandrijving kunnen lichaamsdelen of
kledingstukken gegrepen en in de appara-
tuur getrokken worden.
Monteer de beschermkap met een afstand
van < 5cm tot het vliegwiel.
i De toegestane aandraaimomenten voor de opspan-
delen, aandrijfkoppelingen en slangen vindt u in de
betreffende testhandleiding in de Bosch ESI[tronic].
1. Aandrijfkoppeling (afb.2, pos.2) op het vliegwiel
van de EPS bevestigen.
2. Beschermkap (afb.2, pos.1) over de aandrijfkoppe-
ling (afb.2, pos.2) tot aan het vliegwiel schuiven.
3. Ringveer van de CB28 in de groef van de aandrijfas
steken.
4. De koppelingshelften (afb.2, pos.3) op de aandrijf-
as van de CB28 zodanig monteren, dat de ringveer
wordt overdekt. voor het tegenhouden de montage-
sleutel 1687951030 gebruiken.
Aandraaimomenten = 160Nm - 165Nm.
5. Montagehulzen op de koppelingshelften steken.
6. De radiaalasafdichtring van de opspanflens en de
montagehuls licht inoliën.
7. De opspanflens (afb.2, pos.5) op de CB28 met de
4 zeskantbouten monteren.
8. Montagehulzen verwijderen.
9. Plaats de CB28 met opspanflens in de spanhoek
(afb.2, pos.4) en bevestig deze.
10. CB28 naar de aandrijfkoppeling (afb.2, pos.2) schui-
ven.
11. De koppelingshelften (afb.2, pos.3) van de CB28
tussen de klembekken van de aandrijfkoppeling
(afb.2, pos.2) inspannen.
12. Beschermkap (afb.2, pos.1) over de aandrijfkop-
peling (afb.2, pos.2) en koppelingshelften (afb.2,
pos.3) schuiven en bevestigen.
13. Het vliegwiel van de EPS met de hand verdraaien en
waarborgen, dat geen sleepgeluiden tussen be-
schermkap (afb.2, pos.1), aandrijfkoppeling (afb.2,
pos.2) en koppelingshelften (afb.2, pos.3) optre-
den. Indien sleepgeluiden optreden, de plaatsing
van de beschermkap corrigeren.
14. Bevestig de spanhoek (afb.2, pos.4) met behulp van
de beide bevestigingsbouten op de opspanconsole.
