5. Test
5.1 EPS'nin çalıştırılması
Uyarı - Dışarı sızan test yağı veya ortalık-
ta uçuşan parçalar nedeniyle yaralanma
tehlikesi!
Test donanımının ve Common Rail pompa-
sının hidrolik bağlantısının usulüne uygun
olarak yapılmaması halinde, test işlemi
başlatıldığında dışarı yüksek basınçla test
yağı çıkabilir veya test donanımının parçaları
dağılabilir. Bunun sonucunda yaralanmalar
veya maddi hasarlar meydana gelebilir.
¶ Cihazı çalıştırmadan önce, test donanı-
mındaki ve Common Rail pompasındaki
tüm hortumların usulüne uygun bir şekilde
bağlanmış olduğundan emin olun.
¶ Muhafaza kapağını, ancak EPS tahriki
çalışmadığında açın.
¶ Kaçak yerlere sahip ve hasarlı hortum
hatlarını değiştirin.
1. EPS815'te test yağı geri dönüşündeki kapama vana-
sını (şek.3, poz.8) kapatın.
i Sadece otomatik basınç kontrolü bulunmayan test
yapısında gereklidir.
2. EPS'yi ana şalterden çalıştırın.
3. CB28 testi için EPS945 - PE/VE/CR yazılımı (şek.6)
seçin ve başlatın.
 Yazılım, bir başlatma işlemi uygular ve durum gös-
tergeleri yeşil renkte yanar.
4. EPS kontrol panelinden dönüştürücüyü / test yağı
pompasını, yağlama yağı beslemesini ve test yağı
ısıtıcısını etkinleştirin.
5. Besleme basıncını 0,1bar – 0,2bar değerine ayarla-
yın.
6. Tahrik motoru için regülatörün etkinleştirmesini EPS
kontrol panelinden açın.
" EPS ve CRS845H test seti pompa testi için çalışmaya
hazırdır.

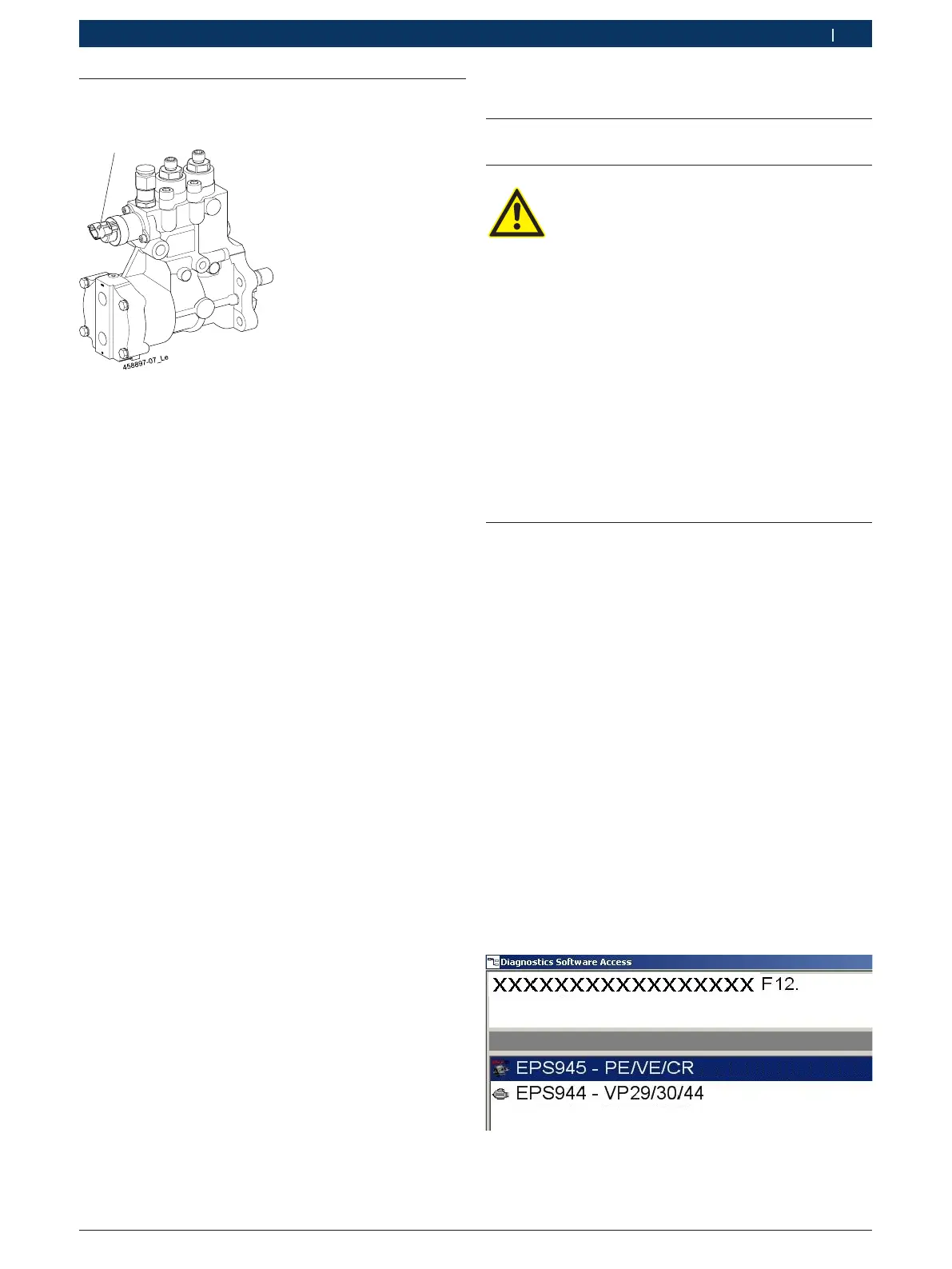

Şek. 6: Yazılım EPS945 - PE/VE/CR
4.3 CB28 pompasının elektrik bağlantısı-
nın yapılması
1
Şek. 5: Elektrik bağlantısı
1 ZME
¶ EPS'nin ZME bağlantı kablosunu 1684462511
veya 1684463706, adaptör hattı 1684460255 ile
birlikte CB28 pompasının ZME'sine (şek.5, poz.1)
bağlayın.
