Bosch CB 28 - Z Automatyczną Regulacją CIśnienia LPC 800

1 689 989 212 2014-10-31| Robert Bosch GmbH
108 | 1 687 010 496 | Przygotowania do badaniapl
4.2.2 Zautomatyczną regulacją ciśnienia LPC800
458897-09_Le
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
14
16
18

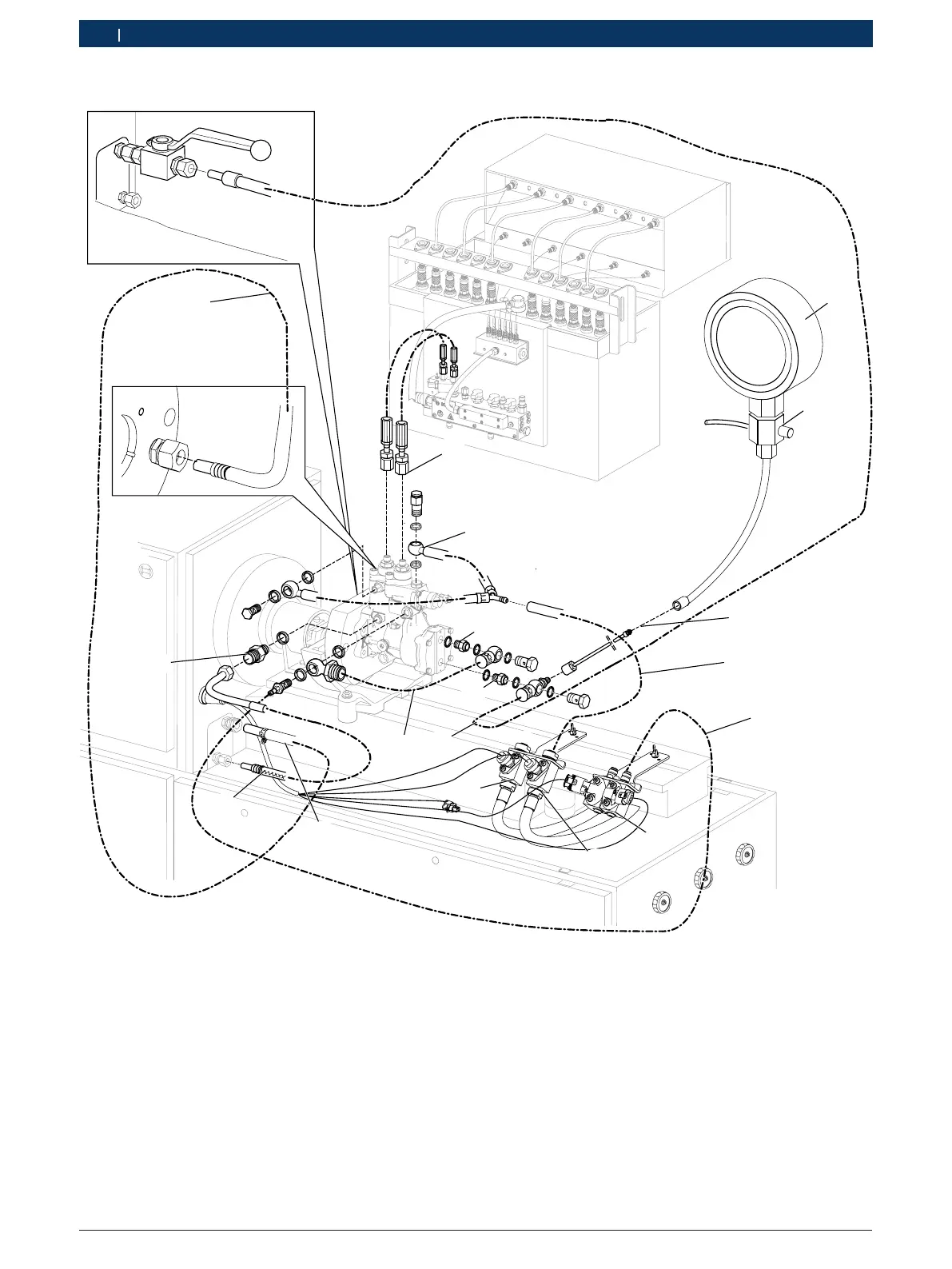

Rys. 4: Schemat ogólny przyłącza hydraulicznego stanowiska
EPS815 z automatyczną regulacją ciśnienia LPC800
1 Wąż 1 680 712 367 zdławikiem D2,4mm na dopływie oleju te-
stowego; znakrętką złączkową i pierścieniem samogwintującym
2 Wyjścia wysokociśnieniowe zwężami wysokociśnieniowymi 1
687 016 064
3 Wąż 1 680 712 373 odpływu oleju testowego
4 Złączka gwintowana M16 x 1,5 / m14 x 1,5; przyłącze OUT
5 Złączka gwintowana M16 x 1,5 / m14 x 1,5; przyłącze IN
6 Manometr 0 986 613 103 (od -1 do 5barów)
7 Zestaw części – zawór spustowy 0 986 615 075 do manometru
0986613103
8 Wąż hydrauliczny ze złączką G 1/8 1 680 712 327
9 Wąż do czujnika temperatury B47 (powrót oleju testowego)
10 Wąż do czujnika ciśnienia B49 (ciśnienie dopływu)
11 Czujnik ciśnienia B49 (dopływ oleju testowego)
12 Czujnik ciśnienia B48 (podciśnienie), wolny
13 Czujnik temperatury B47 (powrót oleju kontrolnego)
14 Czujnik temperatury B46 (dopływ oleju kontrolnego), wolny
15 Wąż 1 680 712 202 (dopływ oleju testowego) znakrętkami
złączkowymi, pierścieniami samogwintującymi, króćcem pier-
ścieniowym M14x1,5 iadapterem kontrolnym
16 Powrót oleju smarnego EPS815
17 Dopływ oleju smarnego EPS815
18 Króciec wkręcany 1 683 356 133; Moment dokręcania M10x1=
8,5Nm - 11,5Nm
