Подготовка к проверке | 1 687 010 496 | 133 ru
4. Подготовка к проверке
4.1 Зажим CB28
i Далее приводится общее описание. Более под-
робная информация по обращению с зажимными
деталями и муфтами привода, необходимая для
зажима насоса, изложена в соответствующих руко-
водствах по проверке изделий в Bosch ESI[tronic].
! Прежде чем зажимать CB28 (рис.2, поз.6) на
стенде EPS, следует проверить подвижность при-
водного вала насоса и корпус насоса на отсутствие
трещин. Запрещается зажимать и проверять на
стенде насосы, приводные валы которых имеют тя-
желый ход или заклинены. Это же требование отно-
сится к насосами, корпуса которых имеют трещины.
! Обязательно убедиться в том, что кольцо круглого
сечения корпуса (рис.1, поз.1) смонтировано на
CB28 (см. перечень запасных частей ESI[tronic]).
1

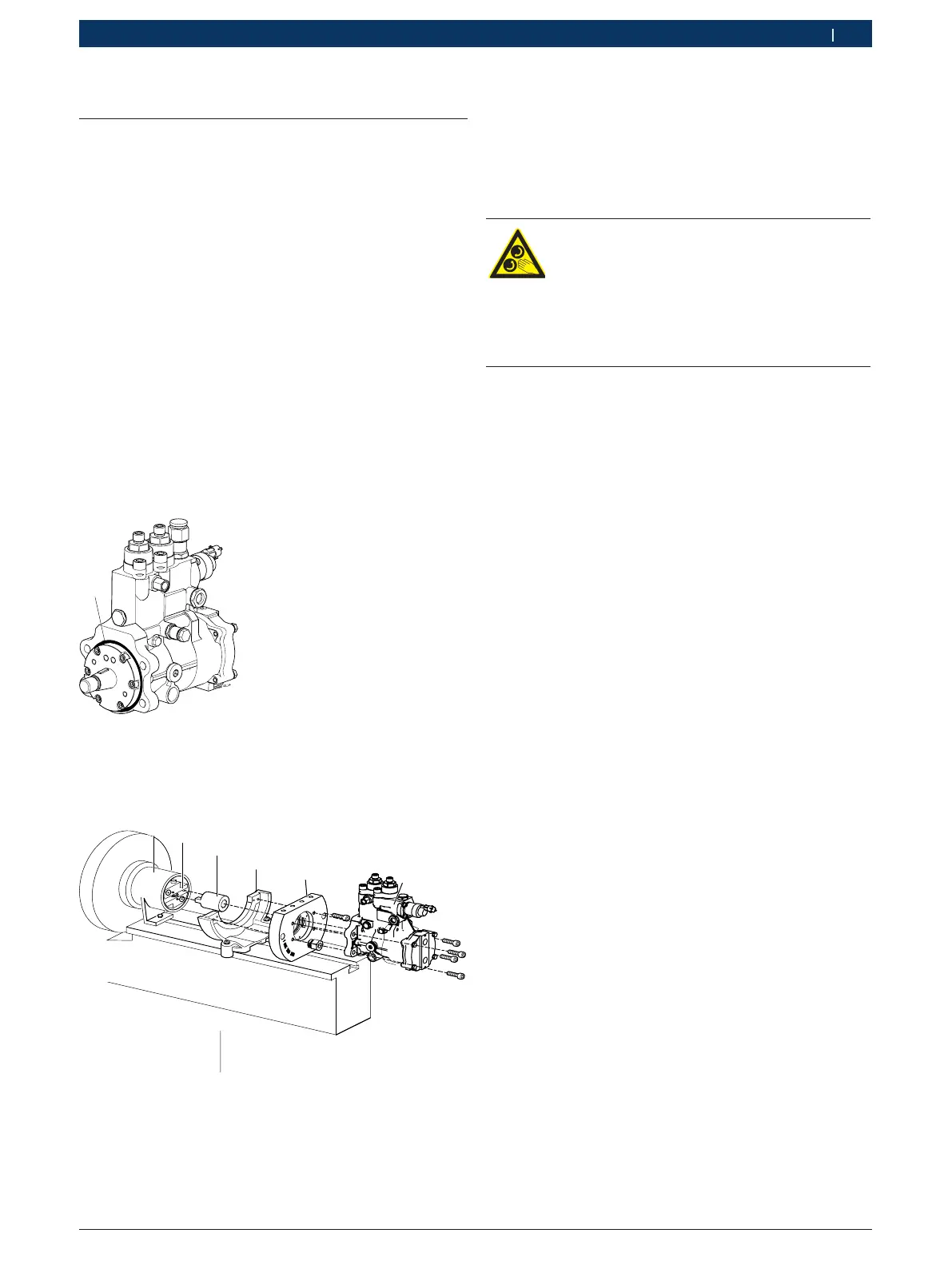

Рис. 1: CB28
1 Кольцо круглого сечения фланца CB28
Порядок действий:
458897-10_Le
1
2
3
4
5
6
Рис. 2: Зажим насоса
1 Защитный кожух
2 Муфта привода
3 Полумуфта
4 Зажимной уголок
5 Зажимной фланец с 4 глухими отверстиями для сохранения 4
болтов с шестигранной головкой (4 x M10 x 30 по ISO 4017-8.8)
6 CB28
i Муфта привода 1686401026 (рис.2, поз.2) и
защитный кожух 1685510148 (рис.2, поз.1)
входят в комплект поставки EPS815. Зажимной
уголок 1688010129 (рис.2, поз.4) относится к
специальным принадлежностям EPS, и его необхо-
димо приобрести для проведения проверки.
Осторожно! Опасность затягивания дета-
лями оборудования!
При работающем приводе вращающиеся и
подвижные детали могут захватить и затя-
нуть конечности тела или одежду.
¶ Смонтировать защитный кожух на рас-
стоянии менее 5см от маховика.
i Значения допустимых моментов затяжки зажим-
ных деталей, муфт привода и шлангов приведены
в соответствующих руководствах по проверке
изделий в Bosch ESI[tronic].
1. Закрепить муфту привода (рис.2, поз.2) на махо-
вике EPS.
2. Сдвинуть защитный кожух (рис.2, поз.1) над при-
водной муфтой (рис.2, поз.2) до маховика.
3. Вставить сегментную шпонку CB28 в паз приво-
дного вала.
4. Полумуфту (рис.2, поз.3) смонтировать на
приводном валу CB28 таким образом, чтобы
сегментная шпонка была полностью перекрыта.
Для удержания использовать монтажный ключ
1687951030. Момент затяжки=
160Нм— 165Нм.
5. Установить монтажную втулку на полумуфту.
6. Нанести небольшое количество смазочного масла
на радиальное уплотнение вала и монтажную
втулку.
7. Смонтировать зажимной фланец (рис.2, поз.5)
на CB28 с помощью 4 болтов с шестигранной
головкой.
8. Снять монтажную втулку.
9. Вставить CB28 зажимным фланцем в зажимной
уголок (рис.2, поз.4) и закрепить.
10. Сдвинуть CB28 к муфте привода (рис.2, поз.2).
11. Полумуфту (рис.2, поз.3) CB28 зажать в зажим-
ных кулачках муфты привода (рис.2, поз.2).
12. Сдвинуть защитный кожух (рис.2, поз.1) над
приводной муфтой (рис.2, поз.2) и полумуфтой
(рис.2, поз.3) и закрепить.
13. Маховик EPS провернуть от руки, чтобы убедить-
ся в том, что между защитным кожухом (рис.2,
поз.1), муфтой привода (рис.2, поз.2) и по-
лумуфтой (рис.2, поз.3) отсутствует трение и
соответствующие шумы. Если присутствует шум от
трения, отрегулировать посадку защитного кожуха.
14. Зажимной уголок (рис.2, поз.4) закрепить обои-
ми крепежными болтами на зажимной консоли.
