Testauksen valmistelu | 1 687 010 496 | 81 fi
4.2.2 automaattista paineensäädöllä LPC800
458897-09_Le
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
14
16
18

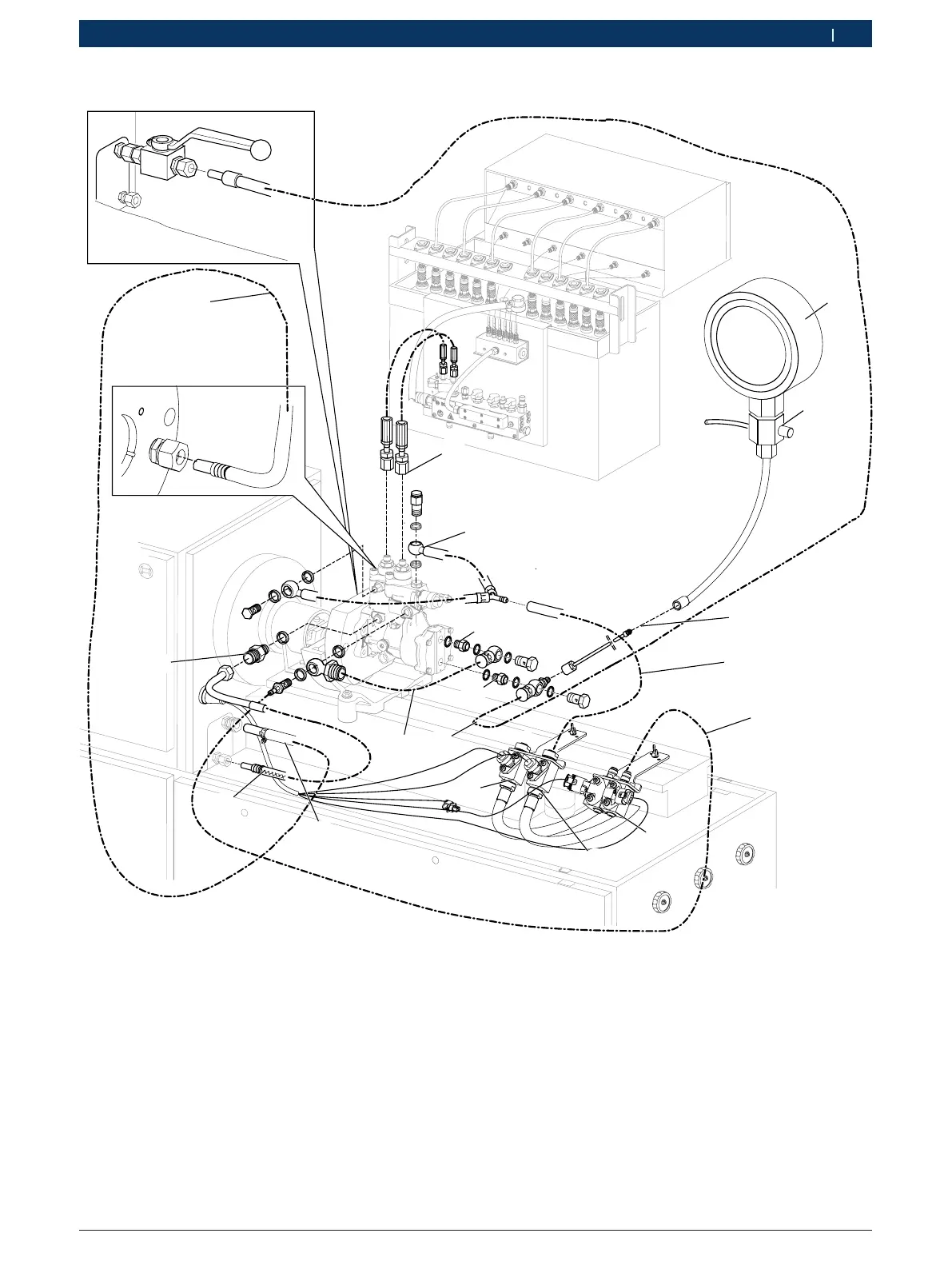

Kuva 4: Kokonaiskuva hydrauliikkaliitäntä EPS815 automaattista
paineensäädöllä LPC800
1 Letkujohto1 680 712 367 läpivirtauskuristimella D2,4mm testiöl-
jyn syöttöä varten, hattumutterilla ja leikkuurenkaalla
2 Korkeapainelähdöt korkeapaineletkuilla 1 687 016 064
3 Letkuiohto1 680 712 373 testiöljyn paluujohdoksi
4 Kierrekappale M16 x 1,5 / m14 x 1,5, liitäntä OUT
5 Kierrekappale M16 x 1,5 / m14 x 1,5, liitäntä IN
6 Painemittari 0 986 613 103 (-1–5baaria)
7 Osasarja tyhjennysventtiili 0 986 615 075 painemittarille
0986613103
13 Hydrauliikkaletku G 1/8 - kytkimellä 1 680 712 327
9 Lämpötila-anturin B47 letkujohto (testiöljyn paluujohto)
10 Paineanturin B49 letkujohto (syöttöpaine)
11 Paineanturi B49 (testiöljyn syöttö)
12 Paineanturi B48 (alipaine), ei varattu
13 Lämpötila-anturi B47 (testiöljyn paluujohto)
14 Lämpötila-anturi B46 (testiöljyn syöttö), ei varattu
15 Letkujohto 1 680 712 202 (testiöljyn syöttö) hattumuttereilla,
leikkuurenkailla, rengasholkeilla M14x1,5 ja testiadapterilla
12 Voiteluöljyn paluujohto EPS 815
17 Voiteluöljyn syöttöjohto EPS 815
18 Ruuviputki 1 683 356 133; Kiristystiukkuus M10x1=
8,5Nm – 11,5Nm
