46 Installing the enclosures

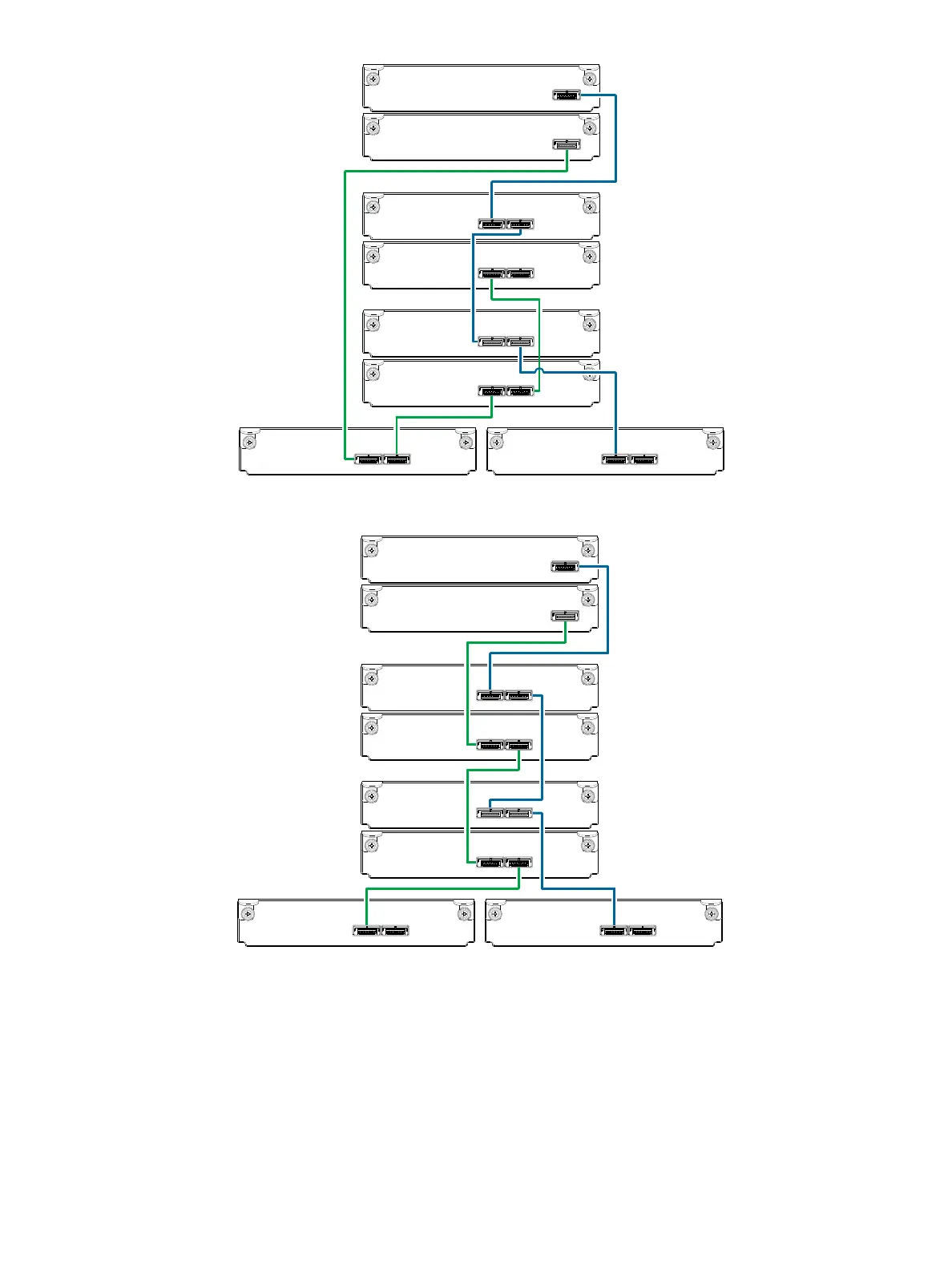

Figure 40 Reverse cabling between a dual-controller 2U enclosure and mixed drive enclosures
Figure 41 Straight-through cabling between a dual-controller 2U enclosure and mixed drive enclosures
The diagrams above show dual-controller enclosures cabled to drive enclosures featuring dual-expansion
modules. In each of the examples shown above, a 4U drive enclosure is included with 2U drive enclosures
within the RAID-array cascade. Figure 40 shows reverse-cabling and Figure 41 shows straight-through
cabling. Cabling logic is explained in the narrative supporting Figure 38 on page 44.
