Ducati SS1000DS - Cupolino - Specchietti Retrovisori

Vestizione
Fairing
sezione / section
E 1
3
edizione/edition 03-03
A
B
C
D
E
F
G
H
L
M
N
P

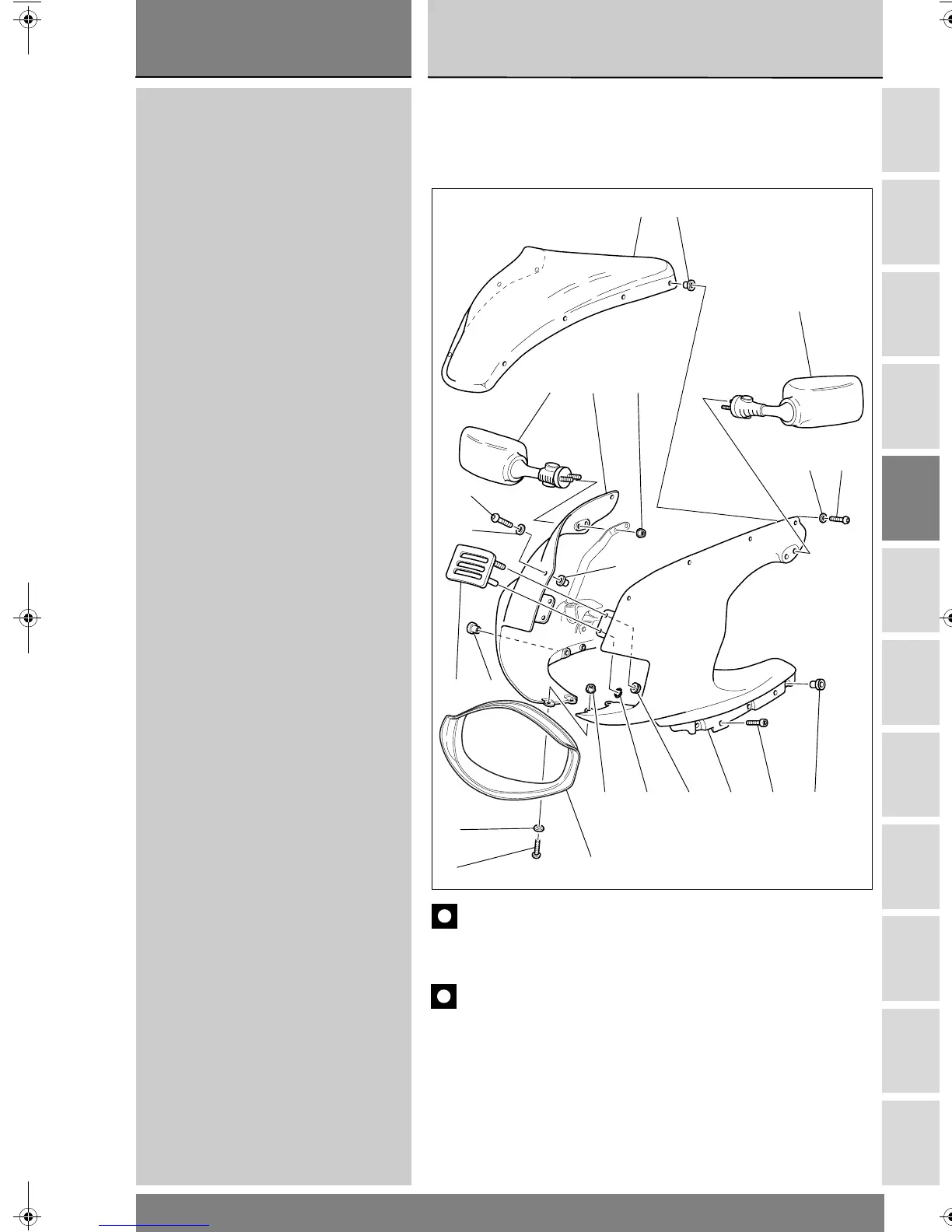

1 - CUPOLINO - SPECCHIETTI RETROVISORI
1 Parabrezza
2 Dado
3 Semicupolino destro
4Inserto
5 Specchio retrovisore sinistro
6Vite
7 Specchio retrovisore destro
8 Coperchietto
9 Dado
10 Rosetta
11 Vite
12 Fissaggio rapido
13 Dado
14 Semicupolino sinistro
15 Guarnizione
6
10
1 4
10 6
5
23
7
10
6
8
4
4
9
15
12
13 14 11 4
1 - HEADLIGHT FAIRING - REAR-VIEW MIRRORS
1 Windshield
2Nut
3 Right headlight fairing
4Insert
5 Left rear-view mirror
6Screw
7 Right rear-view mirror
8Cover
9Nut
10 Washer
11 Screw
12 Quick coupling
13 Nut
14 Left headlight fairing
15 Seal
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.

