Ducati SS1000DS - Carenatura

Vestizione
Fairing
sezione / section
E 2
7
edizione/edition 03-03
A
B
C
D
E
F
G
H
L
M
N
P

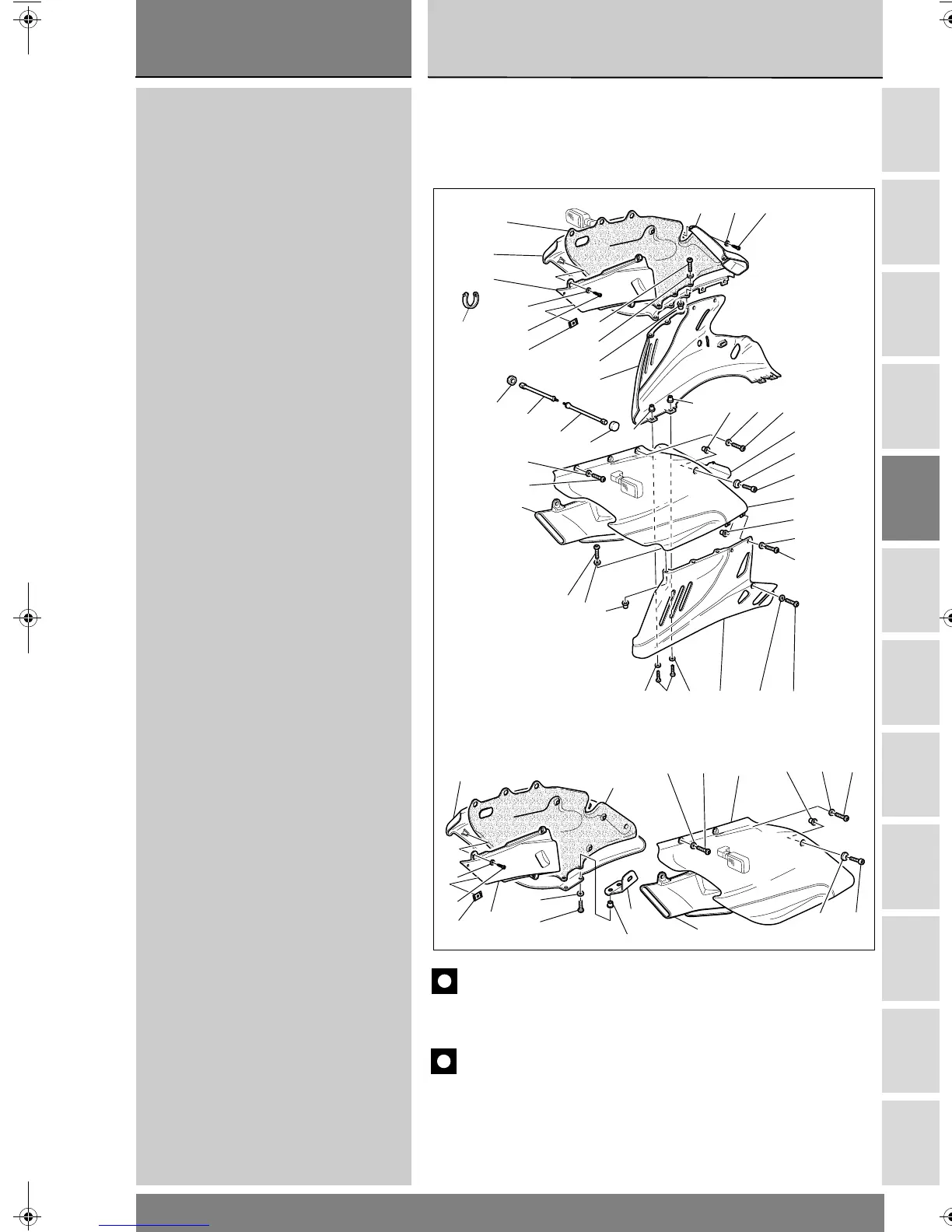

2 - CARENATURA
1 Convogliatore aria sinistro
2 Staffa (Semicarenato)
3 Passatubo
4 Pannello laterale sinistro
5 Fissaggio rapido
6 Pannello laterale destro
7Inserto
8 Rosetta
9Vite
10 Inserto filettato
11 Rosetta
12 Vite
13 Scodellino
14 Vite
15 Deflettore aria sinistro
16 Deflettore aria destro
17 Convogliatore aria destro
18 Semicarena superiore sinistra
19 Rosetta nylon
20 Vite
21 Vite
22 Manicotto in gomma
23 Colonnetta sinistra
24 Colonnetta destra
25 Rosetta
26 Semicarena superiore destra
27 Semicarena inferiore destra
28 Semicarena inferiore sinistra
29 Rosetta nylon (Semicarenato)
30 Vite (Semicarenato)
31 Fissaggio rapido (Semicarenato)
32 Vite
2 - FAIRINGS
1 Left air scoop
2 Bracket (Half-faired version)
3 Hose guide
4 Left side panel
5 Quick coupling
6 Right side panel
7Insert
8 Washer
9 Screw
10 Threaded insert
11 Washer
12 Screw
13 Retainer
14 Screw
15 Left baffle
16 Right baffle
17 Right air scoop
18 Left upper side fairing
19 Nylon washer
20 Screw
21 Screw
22 Rubber sleeve
23 Left stud bolt
24 Right stud bolt
25 Washer
26 Right upper side fairing
27 Right lower side fairing
28 Left lower side fairing
29 Nylon washer (Half-faired version)
30 Screw (Half-faired version)
31 Quick coupling (Half-faired version)
32 Screw
9
8
7
27
16
6 Dx / RH
4 Sx / LH
25
12
11
9
15
13
14
18
7
8
9
201928
8
328
7
7
22
24
23
22
9
8
7
10
3
17
26
25
12
5
21
11
1
18
11 21
10
11
9
13 14
26
6Sx / LH
4Dx / RH
30
29
31 1
2
SEMICARENATO
HALF-FAIRED
25
12
517
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.

