Ducati SS1000DS - 8 Impianto DI Scarico

Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 8
31
A
B
C
D
E
F
G
H
L
M
N
P
edizione/edition 03-03

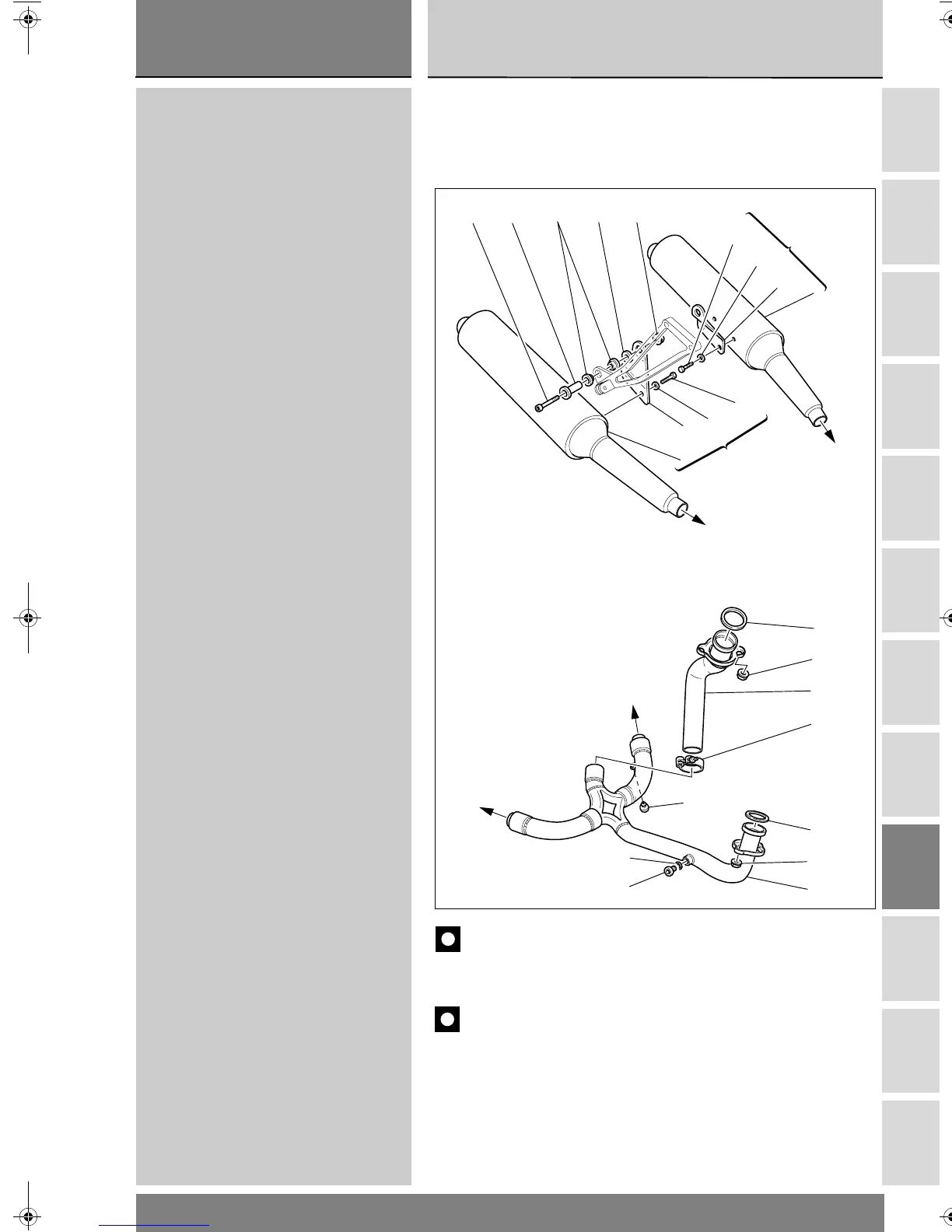

8 - IMPIANTO DI SCARICO
1 Guarnizione scarico
2 Gommino
3 Rosetta
4 Dado
5 Tubo scarico testa verticale
6 Fascetta
7 Tubo scarico testa orizzontale
8 Tappo
9 Guarnizione sp. 1
10 Dado
11 Silenziatore destro
12 Staffa destra
13 Rosetta
14 Vite
15 Gommino
16 Colonnetta
17 Vite
18 Silenziatore sinistro
19 Staffa sinistra
19
13
14
11
18
14
13
12
17
10
3
15
16
6
5
4
1
B
B
A
A
4
7
1
21
8
9
8 - EXHAUST SYSTEM
1 Exhaust seal
2Seal
3 Washer
4Nut
5 Vertical head exhaust pipe
6Clamp
7 Horizontal head exhaust pipe
8Plug
9 Seal thk. 1
10 Nut
11 Right silencer
12 Right bracket
13 Washer
14 Screw
15 Seal
16 Stud bolt
17 Screw
18 Left silencer
19 Left bracket
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
/
