Ducati SS1000DS - 3 Comando Freno Anteriore

Comandi - Dispositivi
Controls - Devices
sezione / section
F 3
15
A
B
C
D
E
F
G
H
L
M
N
P
edizione/edition 03-03

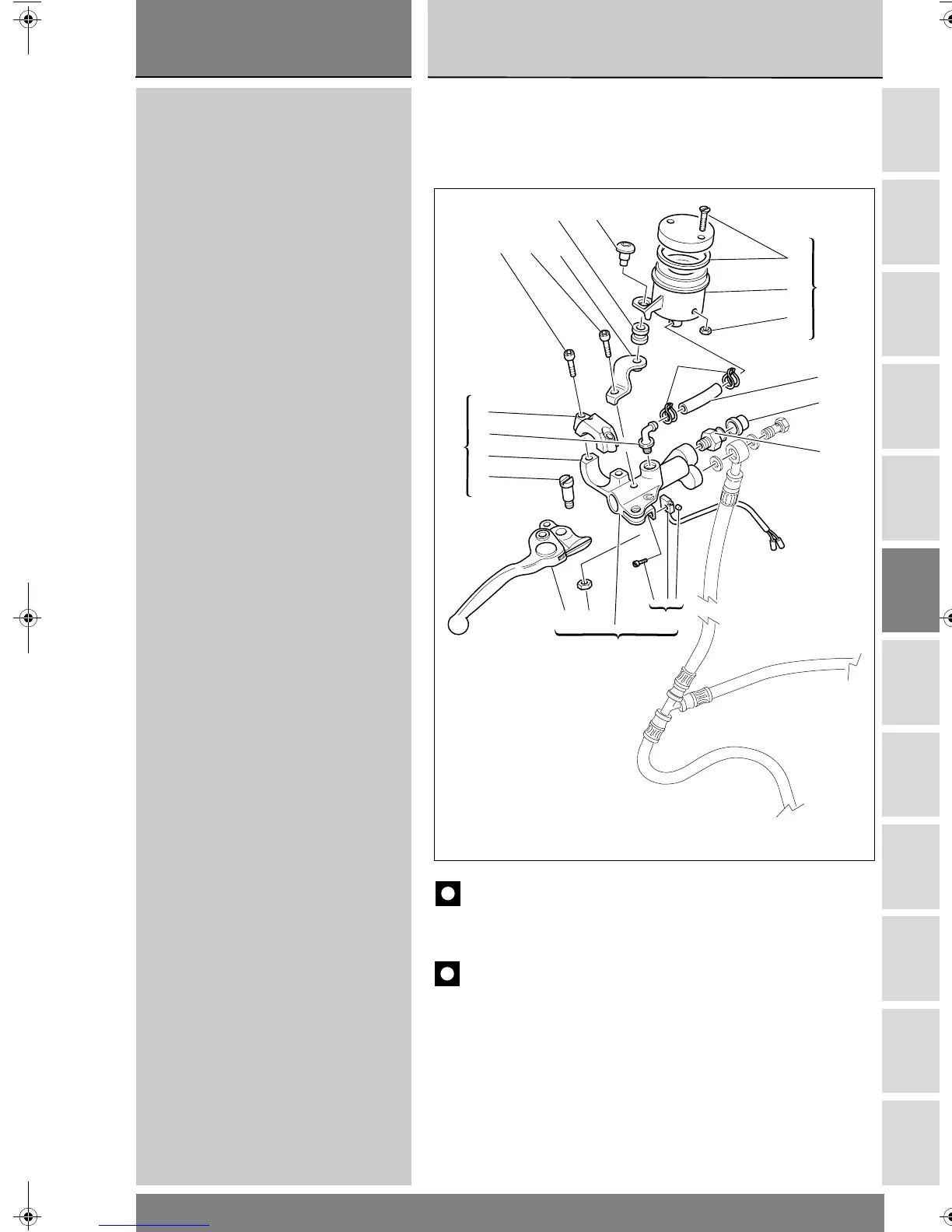

3 - COMANDO FRENO ANTERIORE
1 Leva grano
2 Ricambio perno leva
3 Coperchio spurgo
4 Micro interruttore
5 Pompa freno anteriore
6 Ricambio raccordo
7 Ricambio cavallotto
8Vite
9Vite
10 Staffa serbatoio olio
11 Gommino
12 Vite
13 Ricambio tappo serbatoio olio
14 Serbatoio olio
15 Fascetta
16 Tubo
17 Spurgo
2
3
4
1
17
Sez. G 3
Sect. G 3
Sez. G 3
Sect. G 3
3
16
14
13
13
7
8 9
11
12
2
6
4
21
5
5
15
10
3 - FRONT BRAKE CONTROL
1 Lever with dowel
2 Spare lever pin
3 Drain cover
4 Microswitch
5 Front brake master cylinder
6 Spare fitting
7 Spare clamp
8Screw
9Screw
10 Fluid reservoir bracket
11 Rubber pad
12 Screw
13 Spare reservoir cap
14 Fluid reservoir
15 Tie
16 Pipe
17 Drain
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.

