Mototelaio
Frame
sezione / section
H 5
18
edizione/edition 03-03
Ricomposizione
cavalletto laterale
Infilare la stampella laterale (1),
opportunamente ingrassata, nella
piastra (3) e fissarla con il perno (8) e
il dado (9).
Serrare il dado (9) alla coppia
prescritta (Sez. C 3).
Posizionare le molle (6) di ritorno
cavalletto, fissandole sul perno
piastra (3) e sulla stampella (1).
Posizionare l’interruttore (5) sulla
piastra, in appoggio sul perno (8).
Montare la vite (4) di fissaggio e
bloccarla alla coppia prescritta (Sez. C
3).
Rimontaggio cavalletto
laterale
Posizionare la piastra (3) sostegno
cavalletto sul telaio e montare le due
viti (2) applicando frenafiletti
prescritto.
Serrare le viti (2) alla coppia prescritta
(Sez. C 3).
Collegare il connettore
dell’interruttore cavalletto laterale al
cablaggio principale del veicolo.
Per il posizionamento del cablaggio
interruttore cavalletto fare riferimento
alle tavole Sez. P 1.
Per le versioni carenate, controllare
che sia posizionata la colonnetta (11)
e rimontare la carena sinistra (Sez. E
2).

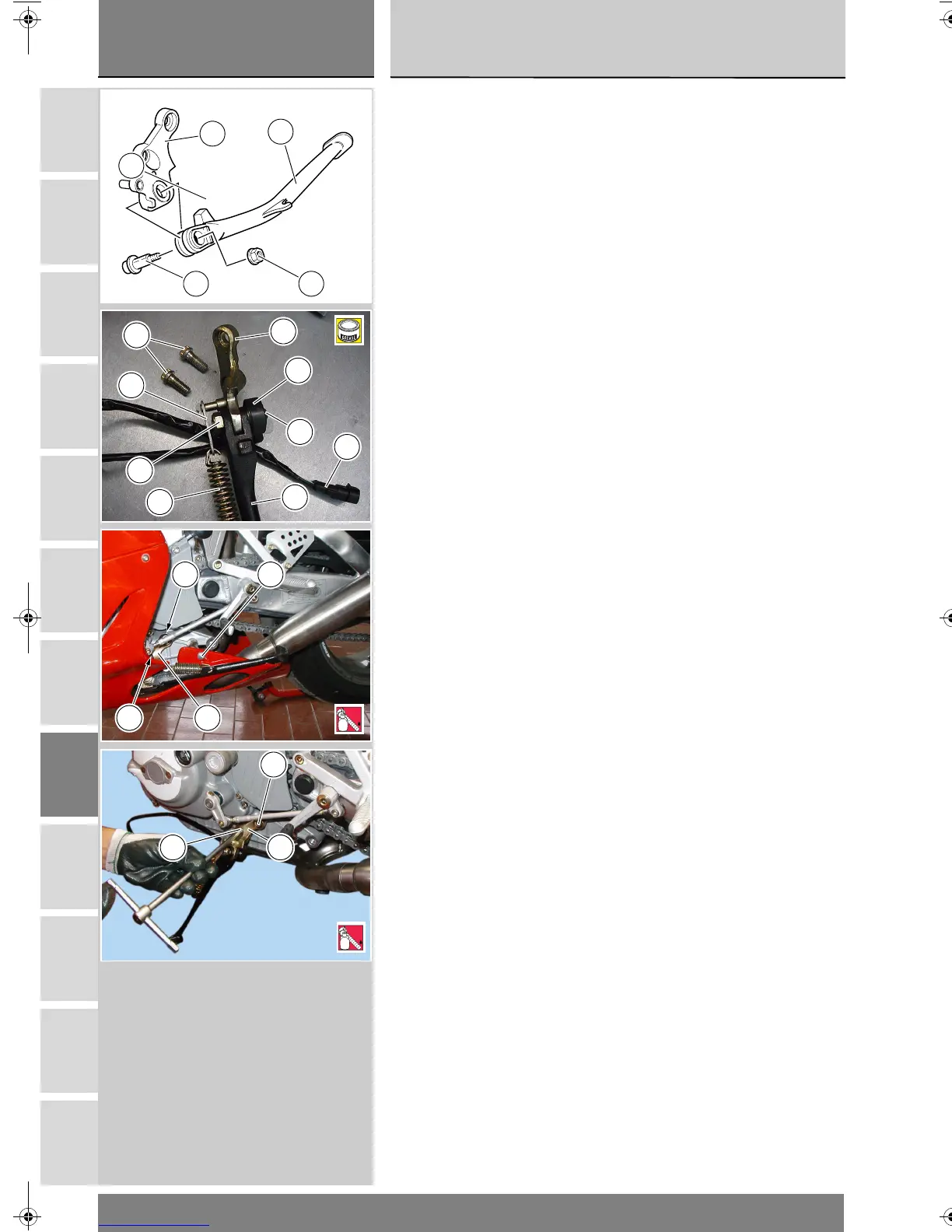

Reassembling the side
stand
Grease the stand (1) and fit it to the
plate (3). Secure it with pivot (8) and
nut (9).
Tighten the nut (9) to the specified
torque (Sect. C 3).
Position the stand return springs (6),
fix them to the pin of plate (3) and to
the stand (1) and tighten.
Position the switch (5) to pivot (8) on
the plate.
Fit the retaining screw (4) and tighten
to the specified torque (Sect. C 3).
Reassembling the side
stand
Position stand plate (3) on frame,
apply recommended threadlocker on
the two screws (2).
Tighten screws (2) to the specified
torque (Sect. C 3).
Connect side stand switch connector
to main wiring.
For side stand switch wiring correct
routing, refer to diagrams on Sect. P
1.
For full-faired versions, check that
stud bolt (11) is installed, then refit
left side fairing (Sect. E 2).
3
1
9
7
8
6
4
3
2
5
5
9
7
1
A
3
11
2
2
5
LOCK
2
32
5
LOCK
