Ducati SS1000DS - 4 Supporti Pedane

Mototelaio
Frame
sezione / section
H 4
11
A
B
C
D
E
F
G
H
L
M
N
P
edizione/edition 03-03

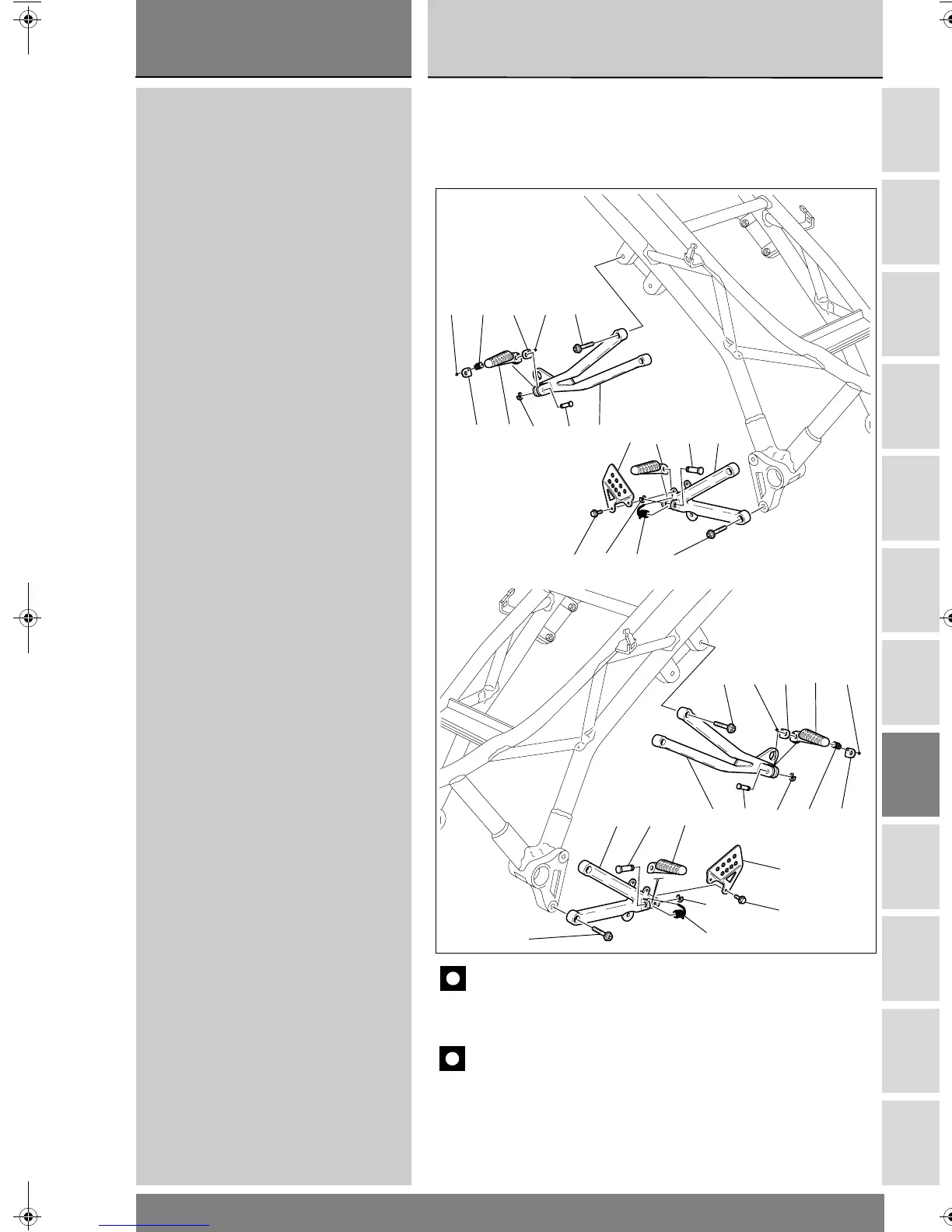

4 - SUPPORTI PEDANE
1 Piastra portapedana destra
2Perno
3Molla
4Anello
5Vite
6 Pedana posteriore destra
7 Piastrino
8Molla
9 Sfera
10 Protezione
11 Vite
12 Piastra portapedana posteriore destra
13 Pedana anteriore destra
14 Perno
15 Anello
16 Piastra portapedana sinistra
17 Pedana anteriore sinistra
18 Piastra portapedana posteriore sinistra
19 Pedana posteriore sinistra
9
7
8
6
79
12
5
15 14
10 13 2 1
11435
29
5
3
217
16
10
11
14 1518 8
7
719
9
4
Lato destro
RH side
Lato sinistro
LH side
4 - FOOTPEG MOUNTS
1 Right footpeg holder plate
2Pin
3Spring
4Ring
5Screw
6 Right rear footpeg
7Plate
8Spring
9 Ball
10 Protection
11 Screw
12 Right rear footpeg holder plate
13 Right front footpeg
14 Pin
15 Ring
16 Left footpeg holder plate
17 Left front footpeg
18 Left rear footpeg holder plate
19 Left rear footpeg
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.

