Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 7
37
edizione/edition 03-03
Sistema sospensione
posteriore
A forcellone oscillante in lega leggera
con ammortizzatore regolabile in
estensione, in compressione e nel
precarico della molla. Il forcellone
ruota intorno al perno fulcro passante
per il motore. Questo sistema
conferisce al mezzo eccezionali doti di
stabilità.
Per quanto riguarda le regolazioni
dell’ammortizzatore posteriore fare
riferimento alla Sez. D 4.

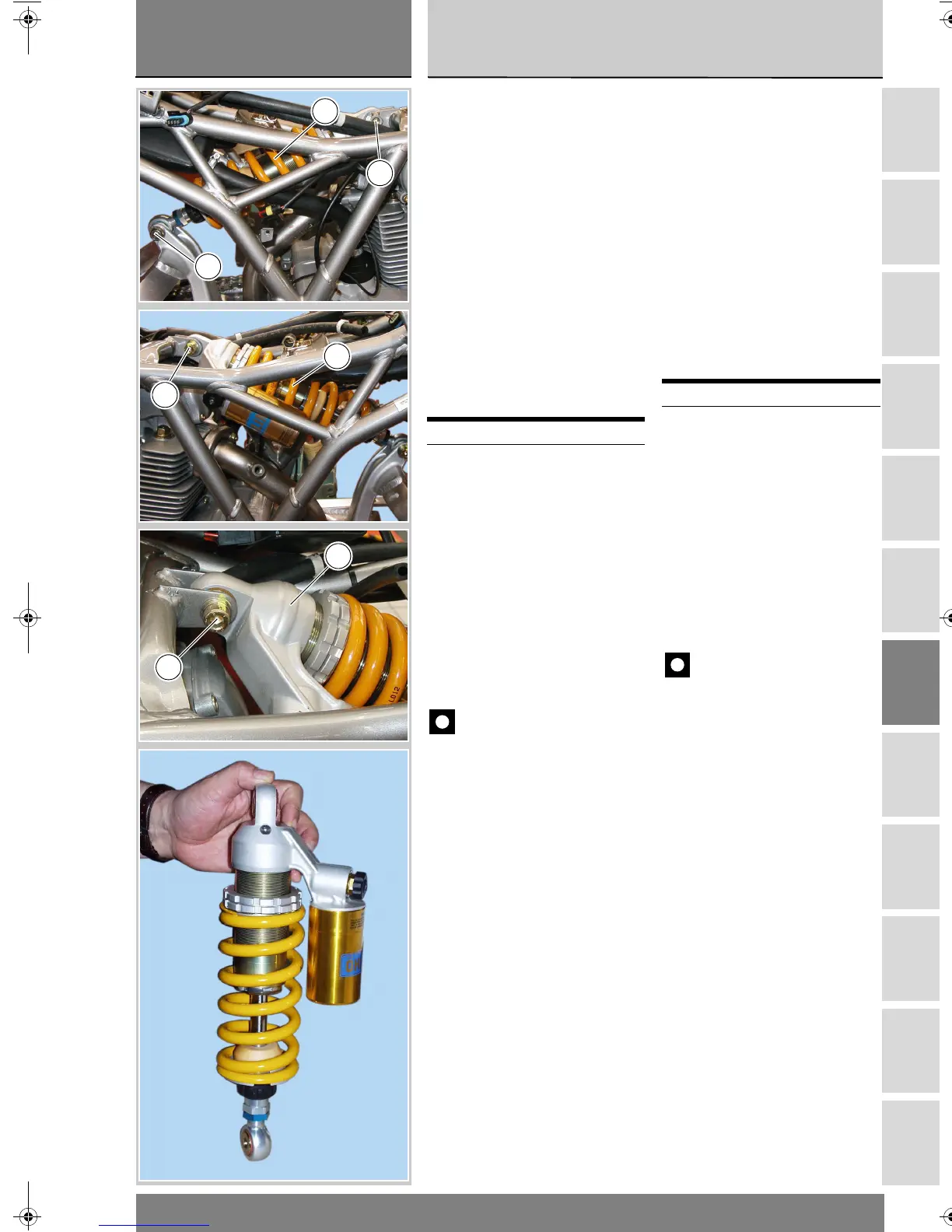

Smontaggio
ammortizzatore
posteriore
Svitare il dado (4) e la vite (1) di
fissaggio ammortizzatore (5) al
forcellone posteriore, recuperando le
rosette (3).
Svitare la vite (1) di fissaggio
ammortizzatore (5) al telaio
recuperando la rosetta (3) e la rosetta
elastica (2).
Revisione
ammortizzatore
posteriore
Importante
Per ogni problema sul
funzionamento dell’ammortizzatore
posteriore, rivolgersi ad un centro
autorizzato Öhlins.
Operazioni Rif. Sez.
Rimuovere la sella E 3
Rear suspension unit
Swingarm in light alloy with shock
absorber. The shock absorber
enables the adjustment of rebound,
compression and spring preload. The
swingarm hinges on a pivot pin
passing through the engine. The
whole system gives the bike
excellent stability.
For any adjustment procedure on the
rear shock absorber, refer to Sect. D
4.
Removing the rear shock
absorber
Undo the nut (4) and the retaining
screw (1) securing the shock
absorber (5) to the swingarm. Keep
the washers (3) .
Loosen screw (1) securing the shock
absorber to (5) to the frame. Keep the
washers (3) and the spring washer
(2).
Overhauling the rear
shock absorber
Caution
Please contact an authorized
Öhlins Service Center in case of
problems to the monoshock.
Operations See Sect.
Remove seat E 3
1
5
4
5
2
5
1
