Ducati SS1000DS - 3 Pompa Carburante

Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 3
14
AA
B
C
D
E
F
G
H
L
M
N
P
edizione/edition 03-03

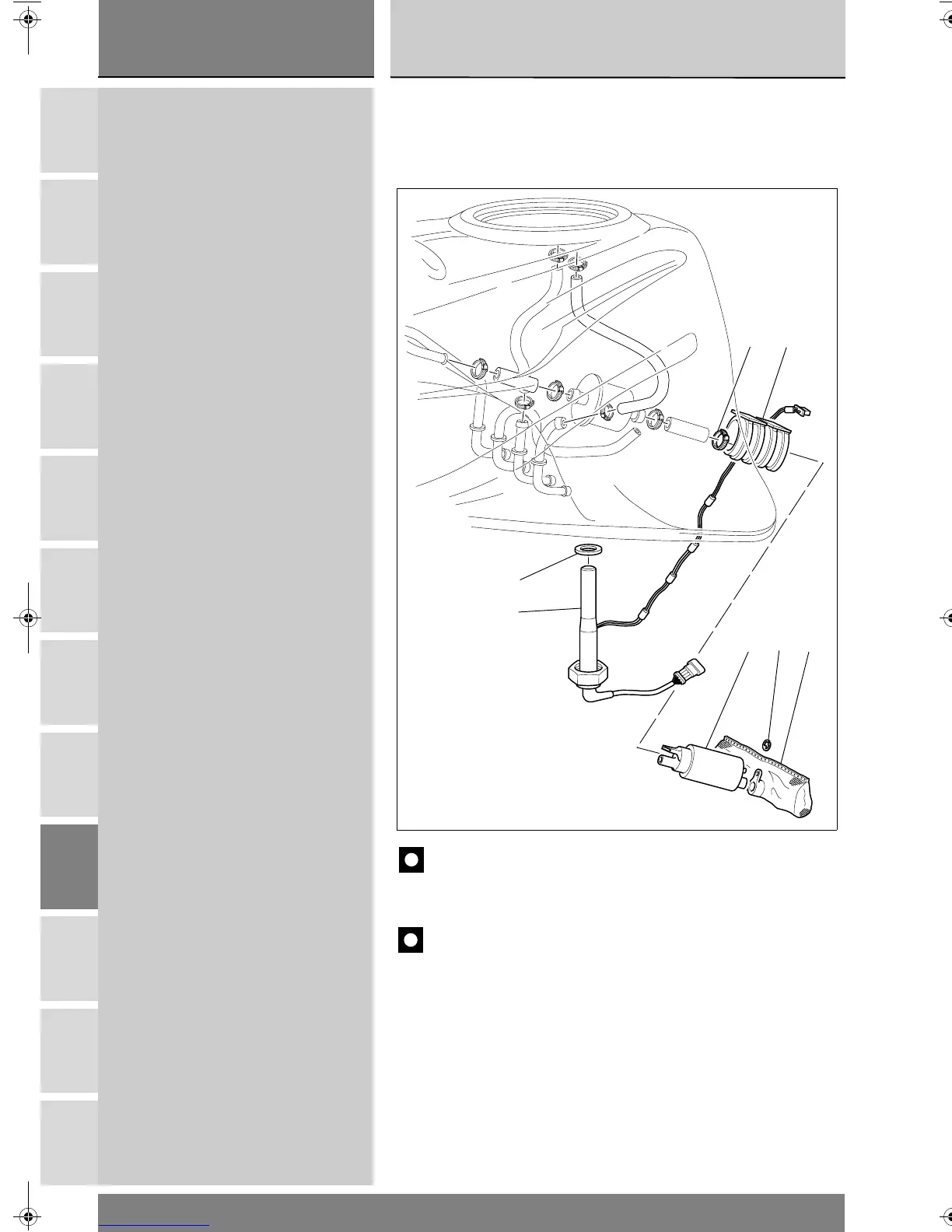

3 - POMPA CARBURANTE
1 Supporto
2 Pompa benzina
3 Anello seeger
4 Filtro benzina
5 Sonda segnalazione riserva
6 Guarnizione
7 Fascetta
1
7
2
3
4
6
5
3 - FUEL PUMP
1 Mount
2 Fuel pump
3Circlip
4 Fuel filter
5 Low fuel warning sensor
6Seal
7Clip
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
/
